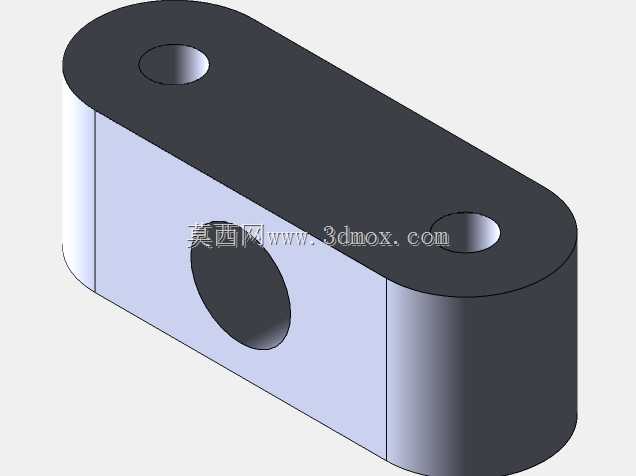

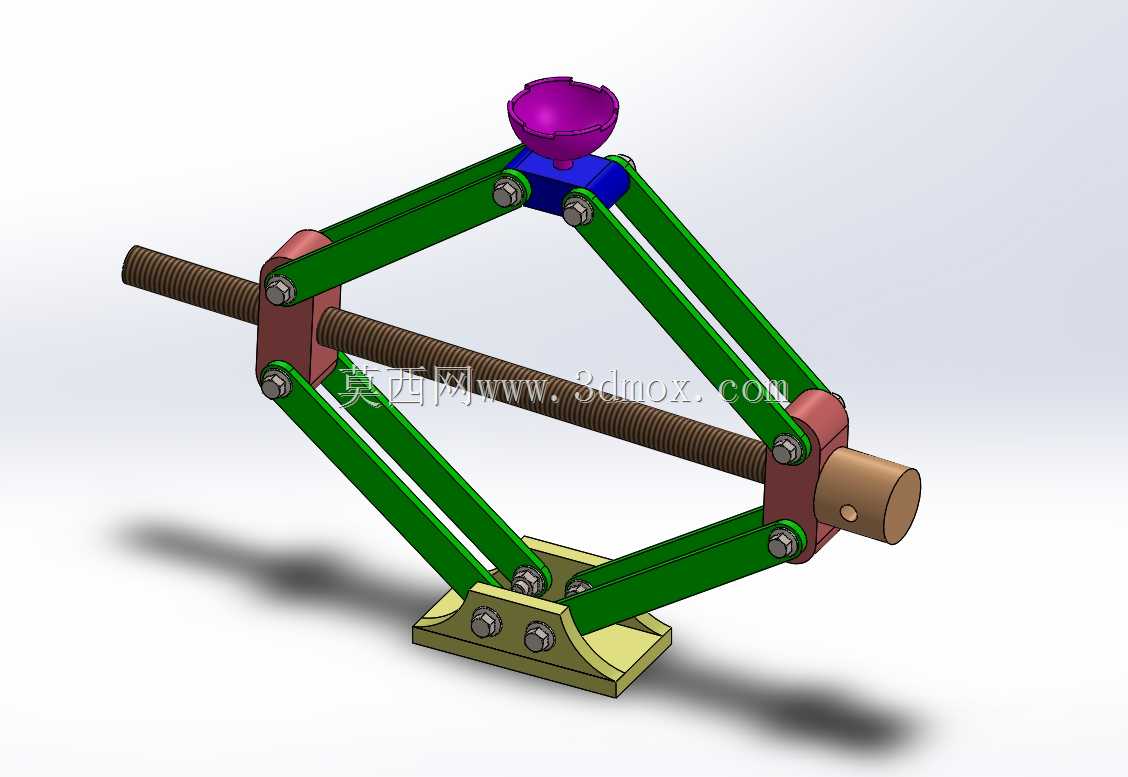

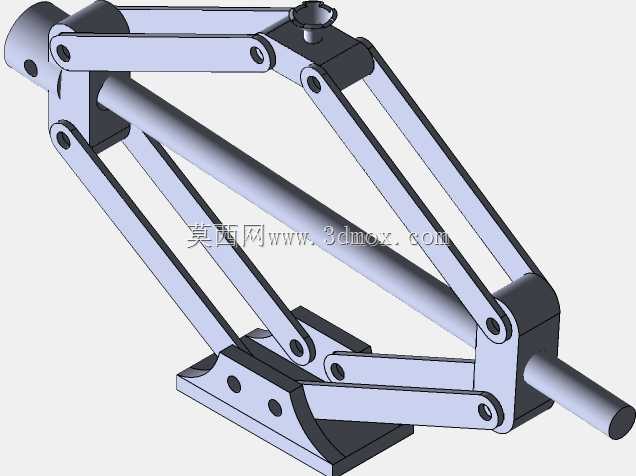

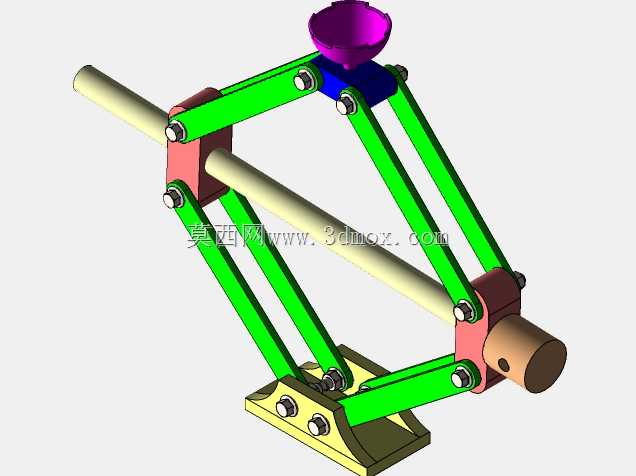

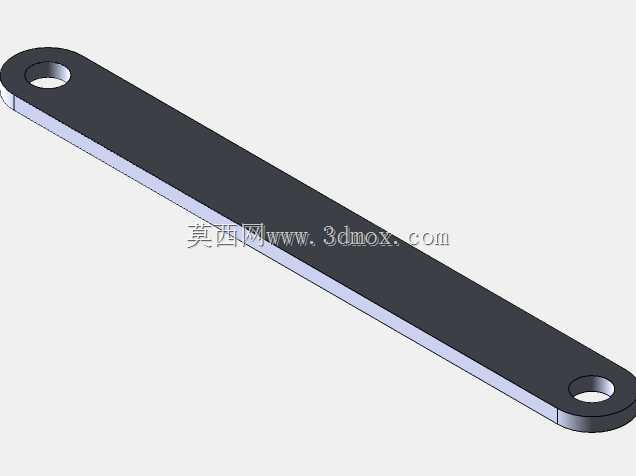

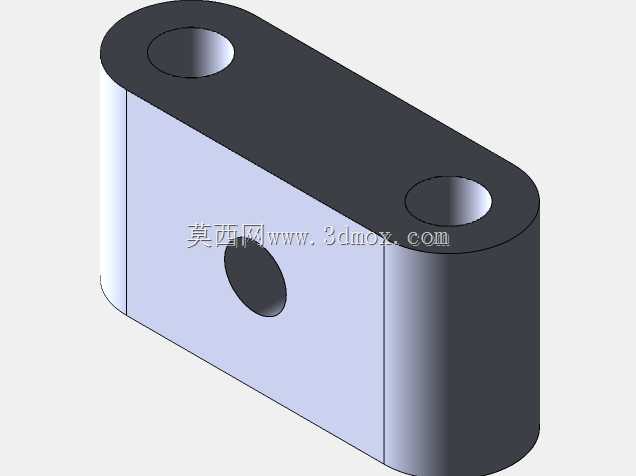

在乘用车日常维保作业场景中,剪式千斤顶是更换轮胎、底盘检查作业里最常用的便携起重支撑设备,这类设备普遍存放于车辆后备箱备胎槽区域,不需要额外的动力源接入,仅靠手动转动输入杆就能完成举升动作,对户外无供电的应急维保场景适配性极强。这套剪式起重支撑结构采用对称平行四边形连杆布局,上下两组铰接臂通过中间的横向传动螺杆实现联动,当螺杆转动时,两组铰接臂的铰接端会沿螺杆轴向同步收拢或张开,以此带动顶部支撑座完成垂直方向的升降动作,相比传统的立式液压千斤顶,剪式结构在收拢状态下整体厚度更薄,能够适配多数家用轿车底盘较低的离地间隙,不需要额外垫高就能伸入底盘指定的支撑点位。从结构受力角度来看,整套机构的受力路径非常清晰:底部底座直接与地面接触,底座上设置了两个固定铰接点,分别连接两组下支撑臂的下端,下支撑臂的上端与上支撑臂通过中间销轴铰接,上支撑臂的上端则连接顶部支撑座的两个活动铰接点,中间的传动螺杆贯穿两组中间铰接块,其中一块铰接块与螺杆采用螺纹配合,另一块铰接块与螺杆采用光轴间隙配合,当螺杆转动时,螺纹配合的铰接块会沿螺杆轴向移动,从而改变两组支撑臂之间的夹角,实现举升高度的调节。

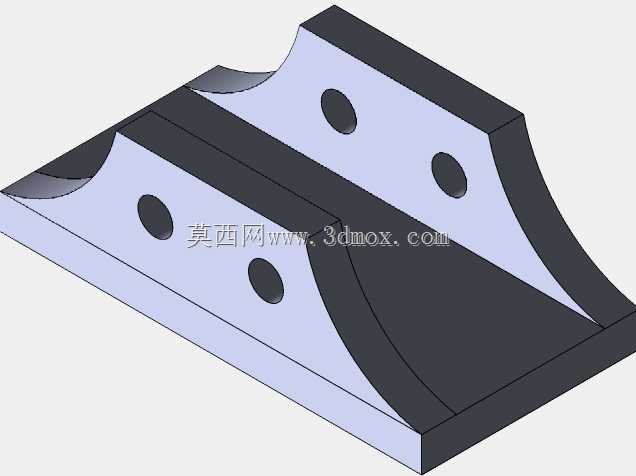

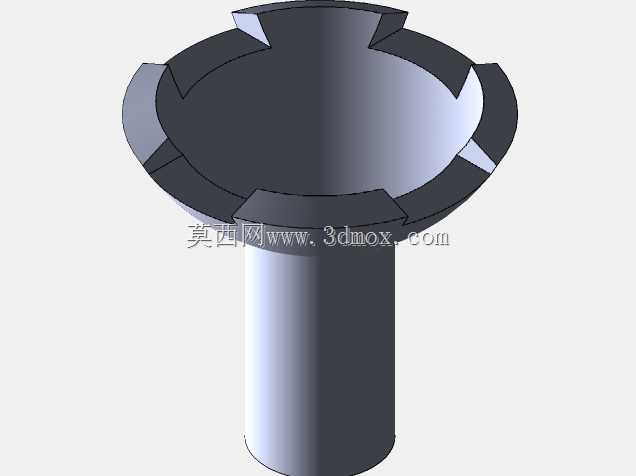

顶部支撑座设计为内凹的弧面结构,能够与车辆底盘的支撑凸筋更好地贴合,避免举升过程中出现支撑滑移的风险,支撑座与上铰接架之间采用销轴连接,允许支撑座在小角度范围内自适应偏转,即使地面存在轻微不平整,也能保证支撑面与底盘支撑点完全贴合,减少局部应力集中。底部底座采用加宽的平板结构,底座上设置了三个固定安装孔位,在固定工位使用时可以通过螺栓将底座固定在地面或者工作平台上,进一步提升举升作业的稳定性,底座的底面做了防滑纹理处理,在户外沥青、水泥路面临时使用时,能够增大与地面的摩擦力,避免举升过程中底座侧滑。
整套机构的铰接点全部采用销轴加轴套的配合形式,能够有效降低铰接位置的转动磨损,延长设备的使用寿命,传动螺杆采用梯形螺纹设计,具备良好的自锁性能,当举升到指定高度后,即使停止转动输入杆,机构也能自动锁定在当前高度,不会出现负载回落的安全隐患,不需要额外设置锁止机构,简化了整体结构的同时提升了作业安全性。在实际使用过程中,输入杆可以采用配套的摇把或者通用的套筒工具进行转动,输入扭矩经过梯形螺纹的力放大后,能够轻松支撑起普通家用轿车的单侧重量,举升行程覆盖了多数家用轿车从最低离地间隙到轮胎完全离地的高度需求,不需要多次调整支撑位置就能完成轮胎更换作业。
从建模细节来看,所有铰接位置的配合间隙都按照实际加工公差进行了预留,支撑臂的截面尺寸经过受力校核,在额定负载下不会出现明显的结构变形,各运动部件之间不存在运动干涉,完整模拟了实际产品的运动过程,可以作为同类便携起重工具结构设计的参考样本,也能用于机械原理课程中连杆机构、螺旋传动的教学演示模型,帮助设计者直观理解剪式举升机构的力传递路径和运动特性。在结构优化层面,这套结构可以通过更换更高强度的支撑臂材料、加大传动螺杆直径来提升额定负载能力,适配更重的SUV或者轻型商用车的维保需求,也可以在输入端加装电动驱动模块,将手动驱动改为电动驱动,降低作业人员的劳动强度,适配频繁举升的固定维保工位使用。需要注意的是,这类剪式起重支撑设备仅适用于车辆临时举升作业,使用时必须保证底座放置在坚实平整的地面上,支撑点必须对准车辆底盘指定的支撑位置,严禁在举升后的车辆下方长时间作业,如需长时间底盘作业,必须搭配安全支架进行二次支撑,避免设备失效引发安全事故。
