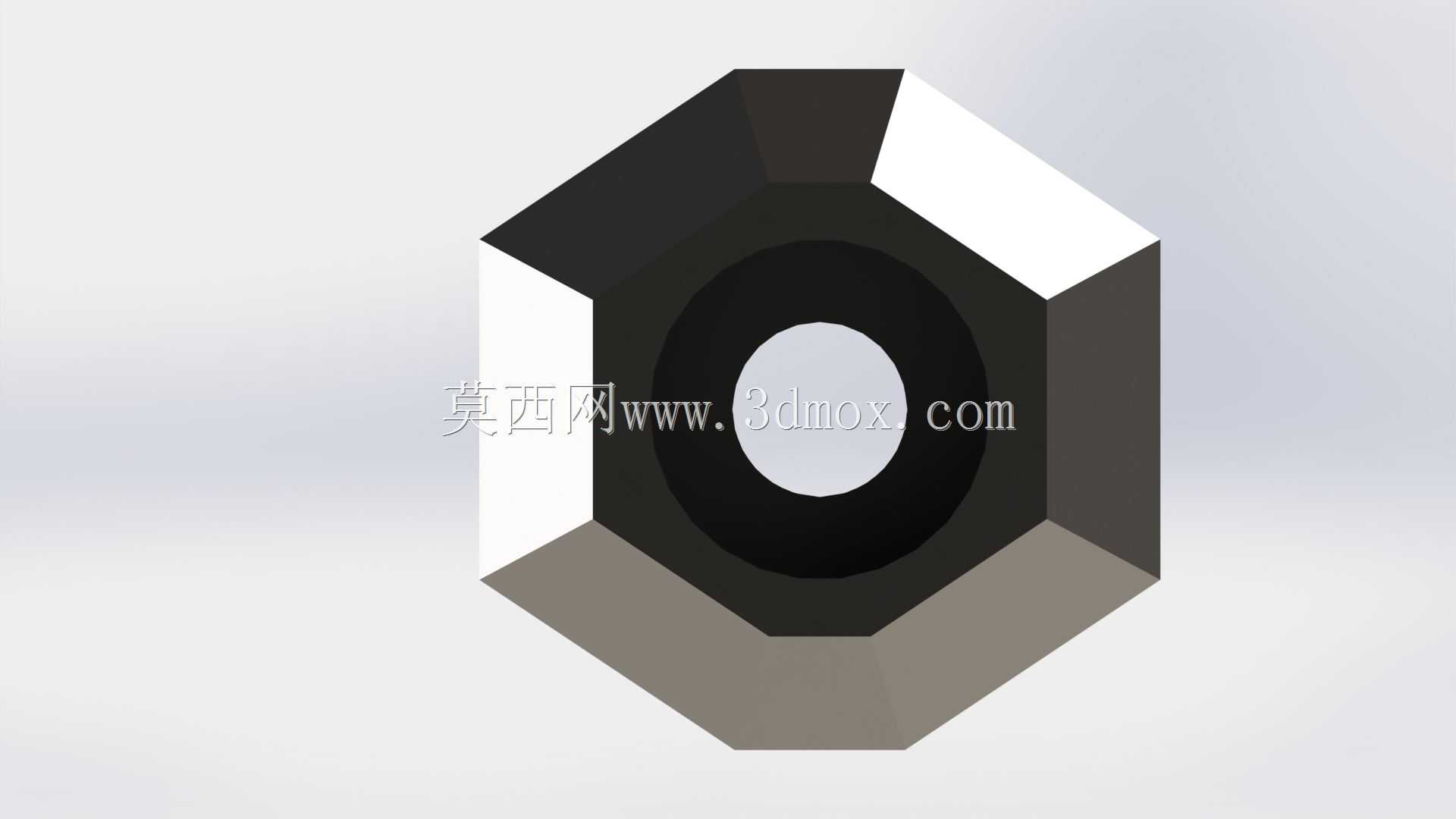

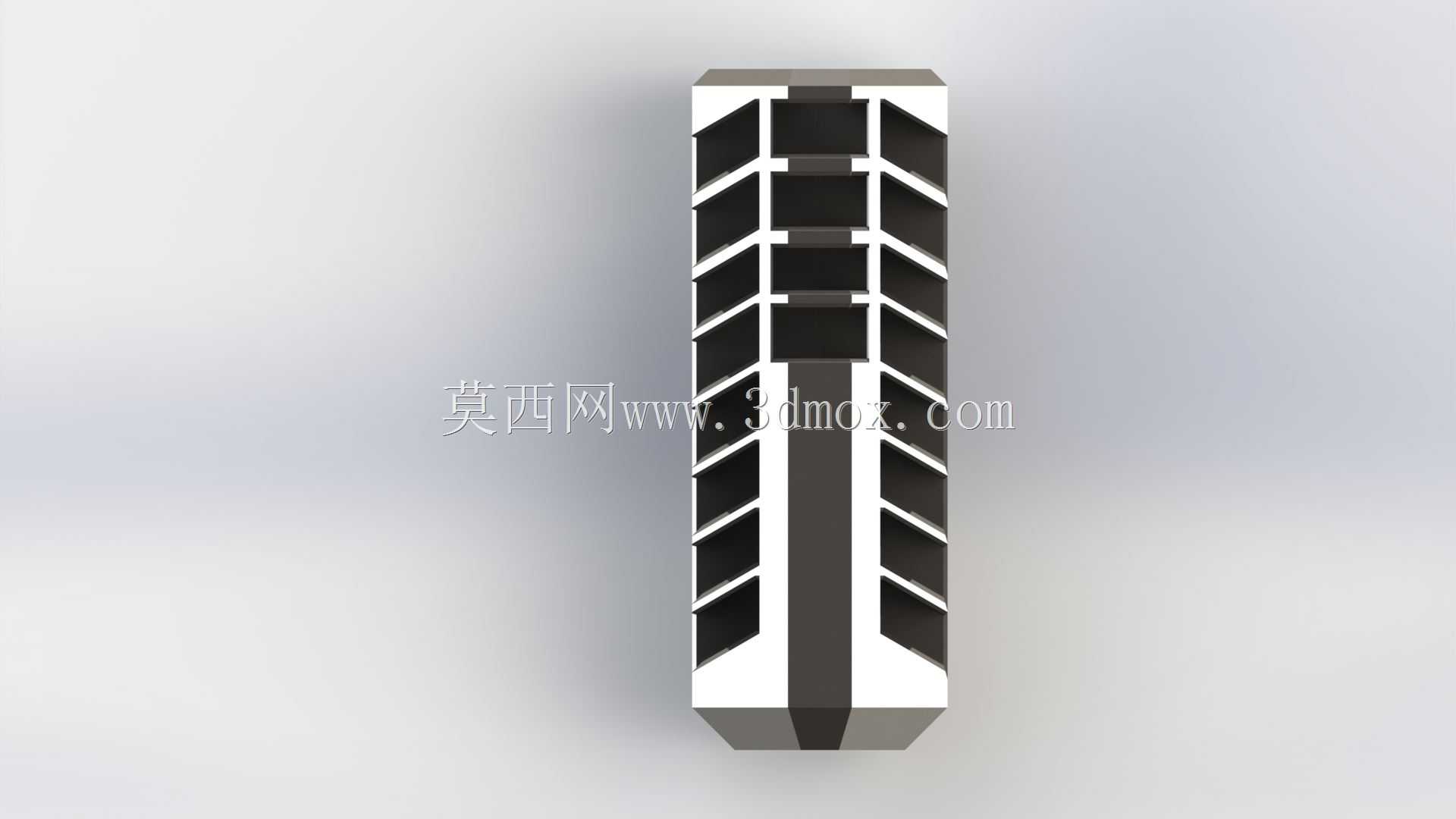

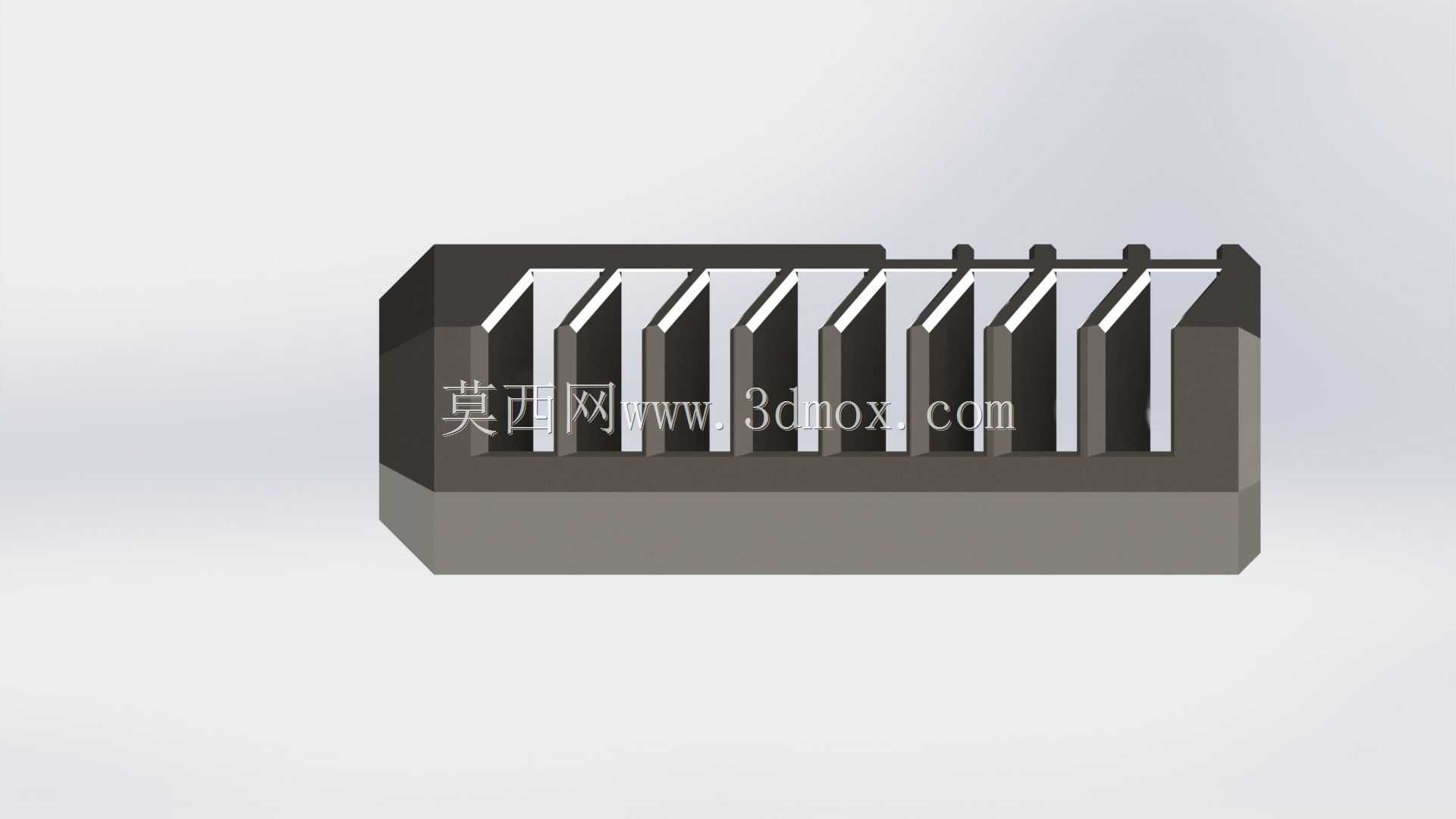

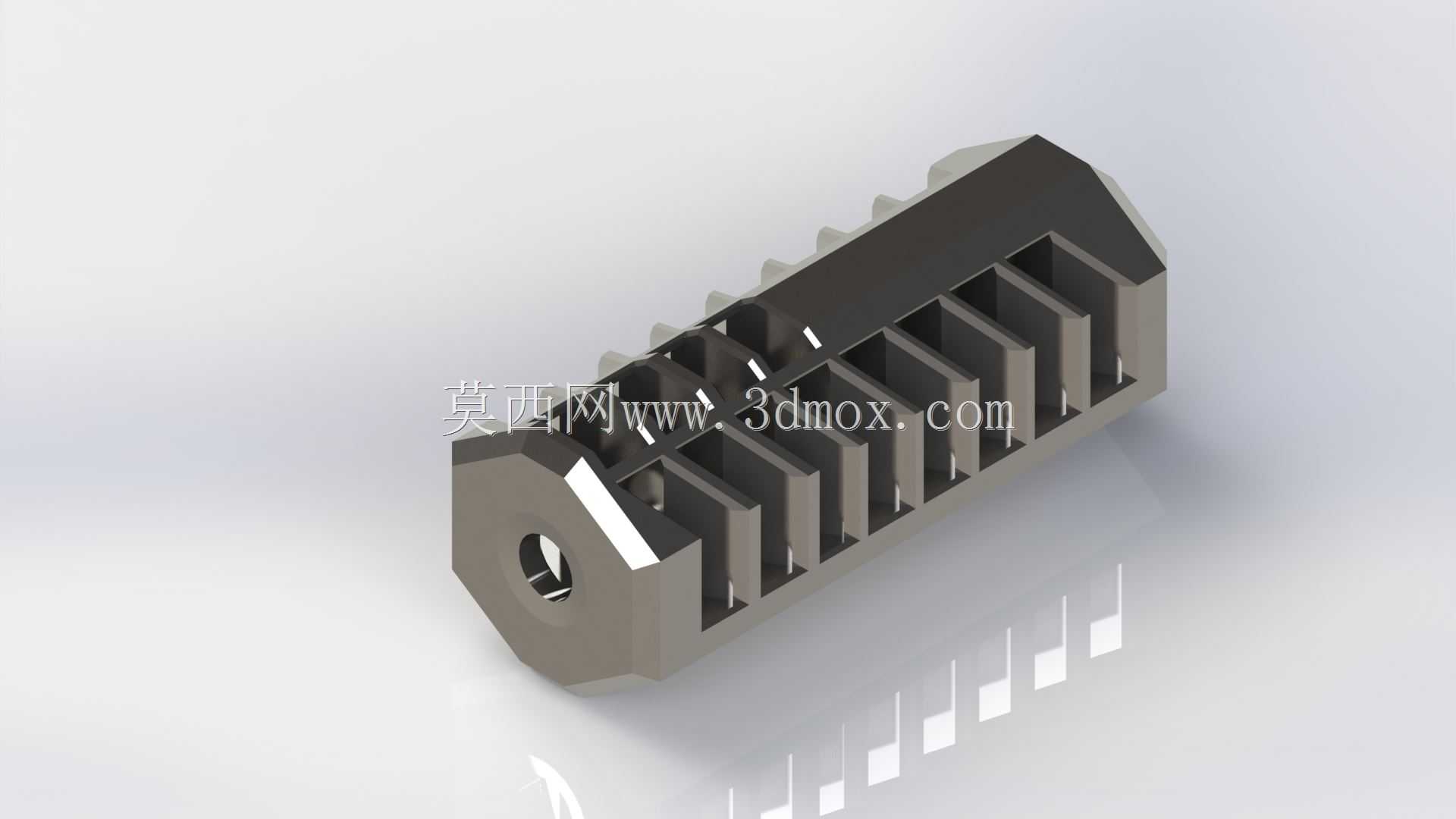

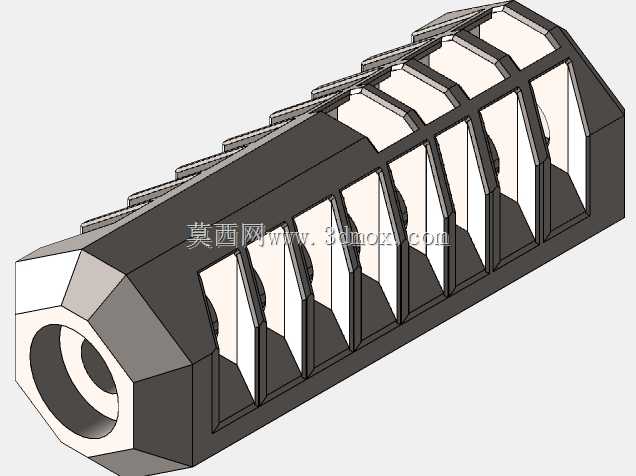

主体外侧沿轴向均匀排布多道垂直于轴线的隔板,相邻隔板之间形成独立的侧向导流腔,每个导流腔的侧壁开设对称的侧向排气通道,高压火药燃气在弹丸飞出中心通孔后,会进入各个导流腔,通过侧向通道向侧后方偏转喷出,利用燃气喷射的反作用力向前拉动枪管,抵消部分后坐力,同时对称的排气布局可以避免单侧排气带来的横向偏心力矩,减少射击时的枪口横向偏移。设计过程中首先需要匹配对应枪械的膛口压力参数,确定导流腔的总容积与排气通道的通流面积,若通流面积过小,燃气排出效率不足,制退效果会打折扣;若通流面积过大,会导致膛口压力下降过快,可能影响弹丸的初始内弹道性能,同时过大的侧向气浪会对射手周边区域造成过大的冲击波影响,尤其是在卧姿射击时,侧向喷出的高压燃气会卷起地面扬尘,干扰射手瞄准视线。在轻武器系统的结构设计中,膛口装置的性能直接影响射击精度、射手操控负荷以及武器系统的连续作战适配性,这款侧排多腔式制退结构,核心作用是通过管控弹丸出膛瞬间的高压火药燃气流向,抵消枪械发射时产生的轴向后坐冲量,同时减少枪口上跳幅度,提升连发射击时的弹道一致性。从结构布局来看,该制退器采用同轴贯通的中心通孔设计,通孔内径与配用枪械的枪管口径保持严格同轴度公差,保证弹丸出膛过程中不会与制退器内壁发生剐蹭,避免影响弹丸初始飞行姿态。

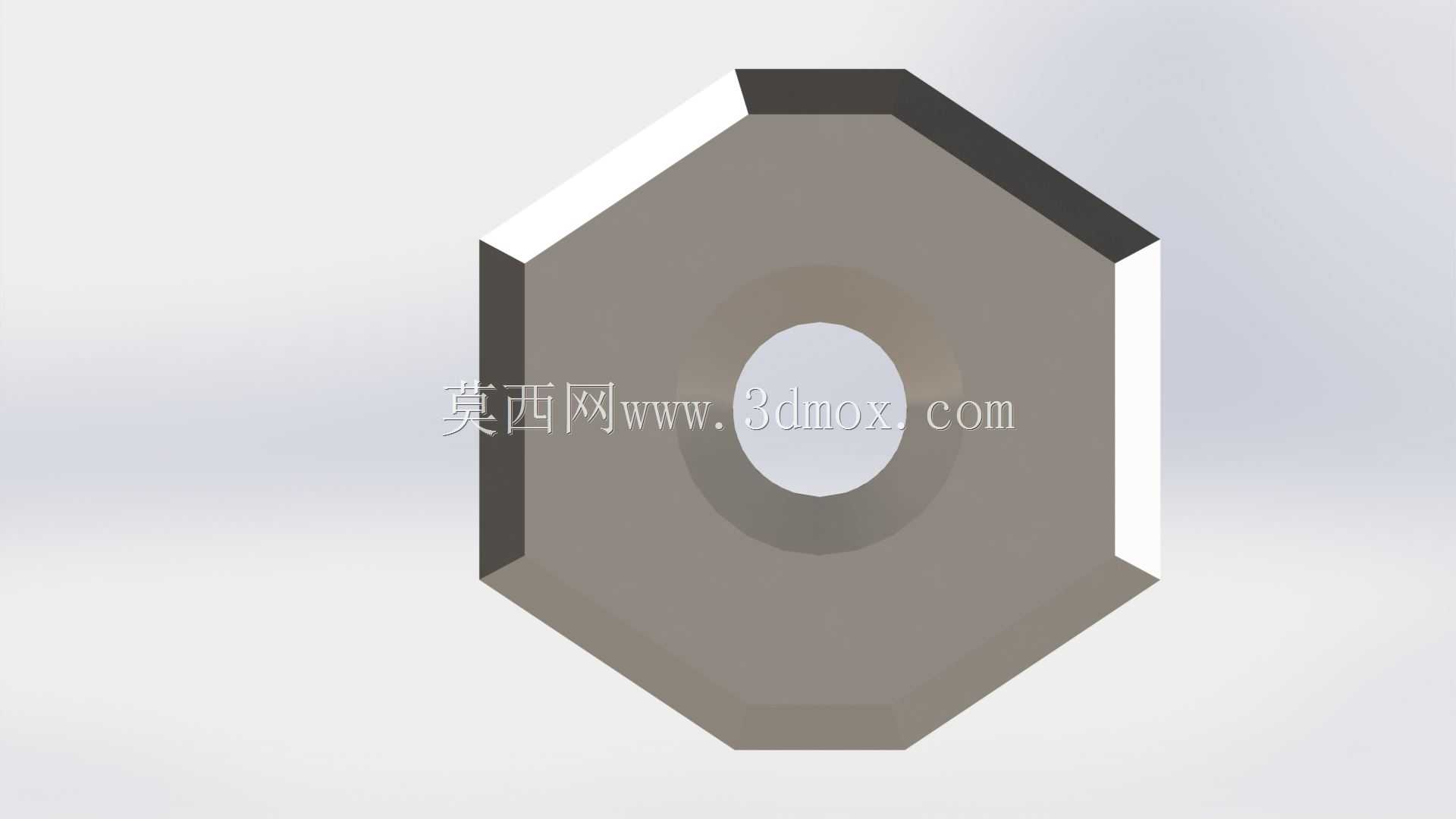

安装边界方面,制退器的尾端设置与枪管膛口匹配的连接定位结构,采用螺纹连接时需要保证螺纹的配合公差与锁紧定位面的垂直度,确保制退器安装后中心轴线与枪管轴线的同轴度误差控制在允许范围内,避免弹丸擦碰内壁。外形上制退器头部做了倒角收边处理,既可以减少携行过程中对周边装具的剐蹭,也能避免尖锐边角在磕碰后产生变形影响装配精度。每道隔板的厚度经过受力校核,要能承受高压燃气反复冲击带来的交变载荷,避免长期使用后出现隔板变形、断裂的问题,隔板之间的间距经过反复调整,既要保证燃气在腔室内有足够的膨胀偏转空间,也要控制制退器的整体长度,避免过度增加枪械前端重量,导致整枪重心过度前移影响据枪舒适性。
在实际应用场景中,这类结构的制退器多用于大口径半自动枪械、精准射击步枪以及部分需要降低后坐力的民用射击运动枪械,相比单腔式制退结构,多腔侧排的设计可以在较短的轴向尺寸下实现更高的制退效率,同时通过调整侧向排气口的倾斜角度,可以进一步优化反作用力的方向,在抵消轴向后坐力的同时,产生向下的反作用力矩抑制枪口上跳。设计时还需要考虑制退器的材料选型对应的结构强度,金属加工过程中各个导流腔的边缘要做去毛刺处理,避免应力集中点在高压燃气的反复冲击下产生裂纹,中心通孔的入口处做圆弧过渡引导,减少弹丸进入时的气流扰动。
另外,制退器的外表面做了规整的平面加工,既可以作为安装时的夹持定位面,方便拆装时使用工具锁紧,也能减少外表面的不规则凸起,降低携行时的勾挂概率。从气流管控的逻辑来看,各个腔室的压力是沿轴向从后向前逐步递减的,因此靠近膛口侧的第一个腔室的排气通流面积设计得稍大,优先导出最高压的燃气,后续腔室依次处理膨胀后的低压燃气,这样的梯度布局可以让燃气排出过程更平缓,避免膛口压力突变带来的额外震动。安装时的锁紧结构需要考虑防松设计,避免连续射击过程中的震动导致制退器松动移位,通常会在连接螺纹处设置防松垫片或者采用螺纹胶辅助固定,保证长期射击后的位置精度。
