双爪联动平行夹持机械夹爪结构

项目分类:通用机械零部件 发布时间:2025-08-27 ID:1067006
  • 双爪联动平行夹持机械夹爪结构
  • 双爪联动平行夹持机械夹爪结构
  • 双爪联动平行夹持机械夹爪结构
  • 双爪联动平行夹持机械夹爪结构
  • 双爪联动平行夹持机械夹爪结构
  • 双爪联动平行夹持机械夹爪结构

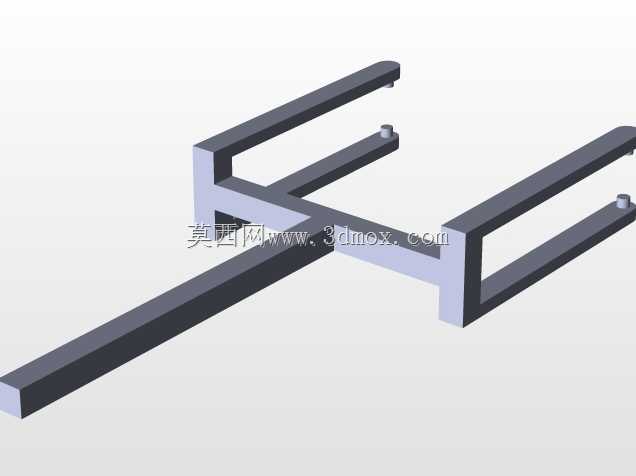

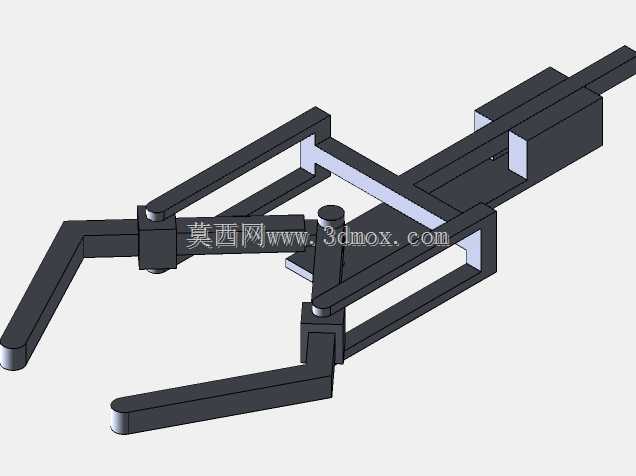

  这款双爪联动的2D夹持结构,主要面向轻载工位的平面内物料拾取转移场景,常见于小型自动化装配线的上下料环节、实验室样本分拣工位、轻型物料的周转搬运工序,适配平面内规则形状工件的夹持作业,可完成薄片类、小尺寸块料、轴类小零件的抓取动作,相比单爪夹持结构,双点接触的受力形式能更好避免工件夹持过程中的偏转、脱落问题,尤其适合表面无特殊定位特征的规整工件搬运。从功能实现逻辑来看,该结构采用单输入驱动的连杆联动设计,驱动端布置在结构尾部的滑移块位置,仅需单一直线动力输入,即可通过中间的连杆传动组带动两侧夹爪完成同步开合动作,两侧夹爪的运动轨迹始终保持平行,开合过程中不会出现夹爪角度偏转,能保证夹持接触面始终与工件侧面平行,接触受力均匀,不会对工件表面造成局部压伤,也不会因为夹持力分布不均导致工件飞出。

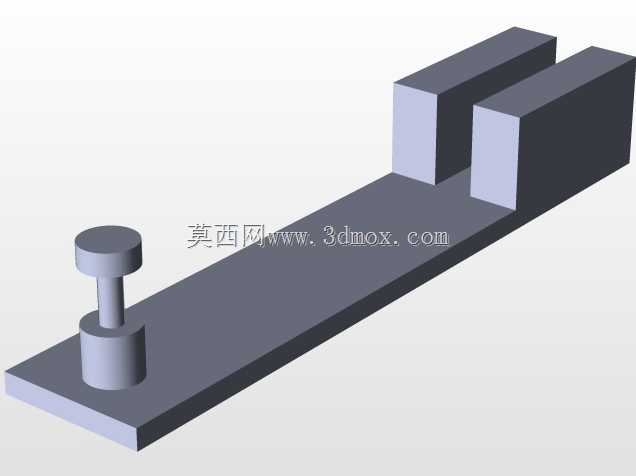

  设计过程中优先考虑了传动的同步性,所有铰接位置均采用同轴等距的连杆布置,两侧传动链的杆长参数完全对称,从驱动滑移块到两侧夹爪的传动比保持一致,开合过程中两侧夹爪的移动距离完全相等,无需额外设置同步校正结构,就能保证夹持中心始终与结构中轴线重合,方便集成到设备上时的点位调试,不需要额外补偿夹持偏移量。结构的外形整体呈长条形布局,尾部为驱动安装段,预留了直线驱动元件的安装接口,可适配微型气缸、电动滑台、电磁铁直驱等多种直线动力源,安装段的两侧设置有导向凸台,可直接嵌入对应安装座的导向槽内,不需要额外设计导向结构就能保证驱动动作的直线度,减少整体集成的零件数量。中间的传动段采用镂空的框架式结构,在保证连杆安装空间的前提下,尽可能削减了结构整体重量,降低驱动端的负载,同时框架结构的两侧壁可作为连杆运动的防护结构,避免作业过程中碎屑、杂物卡入连杆铰接位置造成动作卡滞。前端的夹持爪采用平直的长条形接触臂,接触端面做了圆角过渡处理,避免尖锐棱边划伤工件表面,接触臂的长度预留了足够的调整空间,可根据实际夹持工件的尺寸更换不同长度的爪头,不需要改动中间的传动主体结构,适配不同尺寸范围的工件夹持需求。

  安装边界方面,该结构整体宽度控制在窄幅尺寸范围内,可伸入狭窄空间内完成拾取动作,适合工位间距较小、操作空间受限的装配场景,结构的厚度方向尺寸统一,所有铰接点的转轴均垂直于夹持运动平面,整体结构无突出的不规则结构,安装时可通过尾部的安装孔直接固定在移动模组的滑台上,安装面的平面度公差可按常规机加件IT7级控制,就能保证传动动作的顺畅度,不需要额外的调整垫片来补偿安装误差。铰接位置的配合间隙设计预留了合理的活动余量,既不会因为间隙过大造成夹持精度损失,也不会因为间隙过小导致运动卡滞,日常维护时仅需定期在铰接转轴位置加注润滑脂即可,不需要复杂的拆解保养。

  在实际选型适配时,可根据夹持工件的重量调整驱动端的输入力,由于连杆传动的力放大比固定,可通过核算传动比来匹配对应输出力的驱动元件,避免夹持力过大夹坏薄壁类工件,或是夹持力不足导致工件脱落。该结构的运动行程覆盖常规小零件的夹持尺寸范围,开合过程中夹爪的平行度误差可控制在较小范围内,能满足大部分轻载自动化工位的夹持精度要求,相比市面上的标准夹爪产品,该结构的零件加工难度低,所有结构件均可采用常规的铝板、钢板通过铣削、钻孔工艺完成加工,铰接轴可采用标准圆柱销,不需要定制特殊零件,加工成本低,适合小型设备厂商自行加工制作,或是作为非标自动化设备的定制末端执行器使用。
