24英寸重型快速夹持工具结构设计

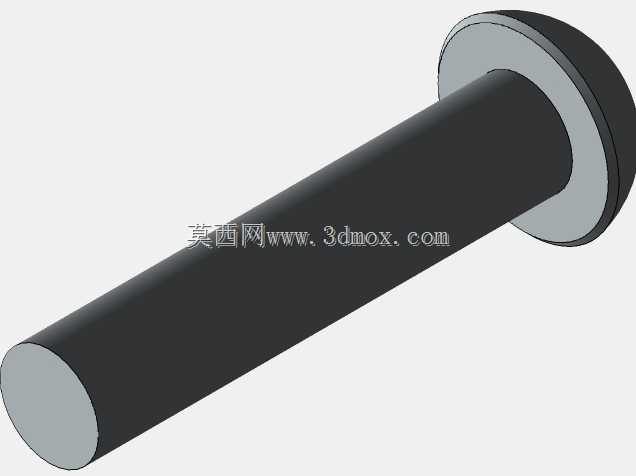

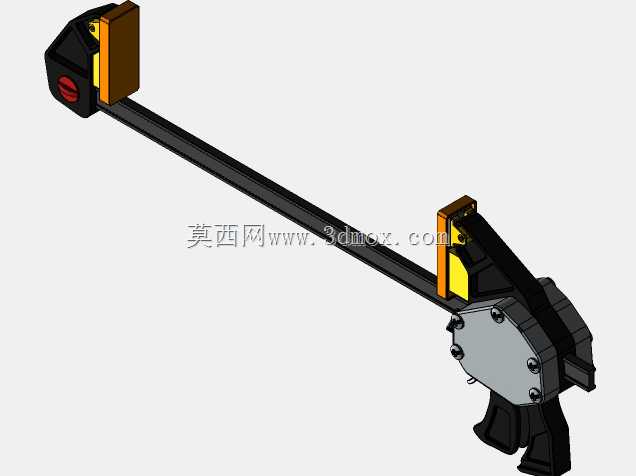

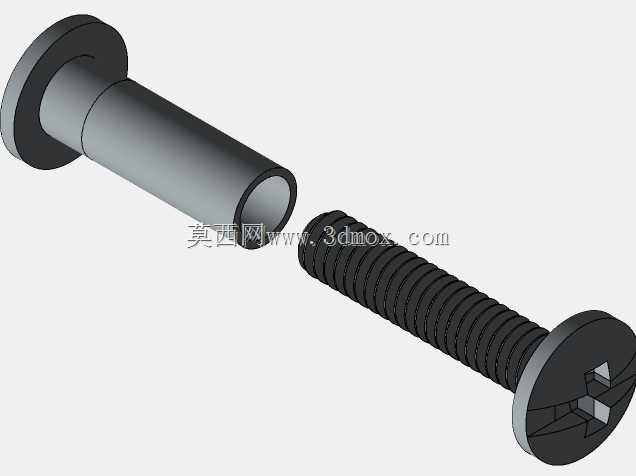

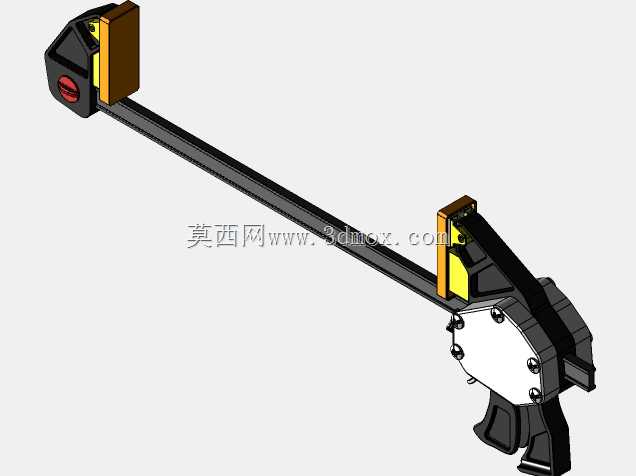

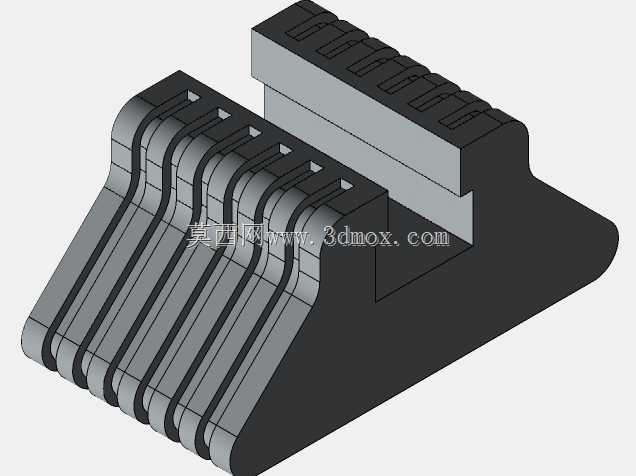

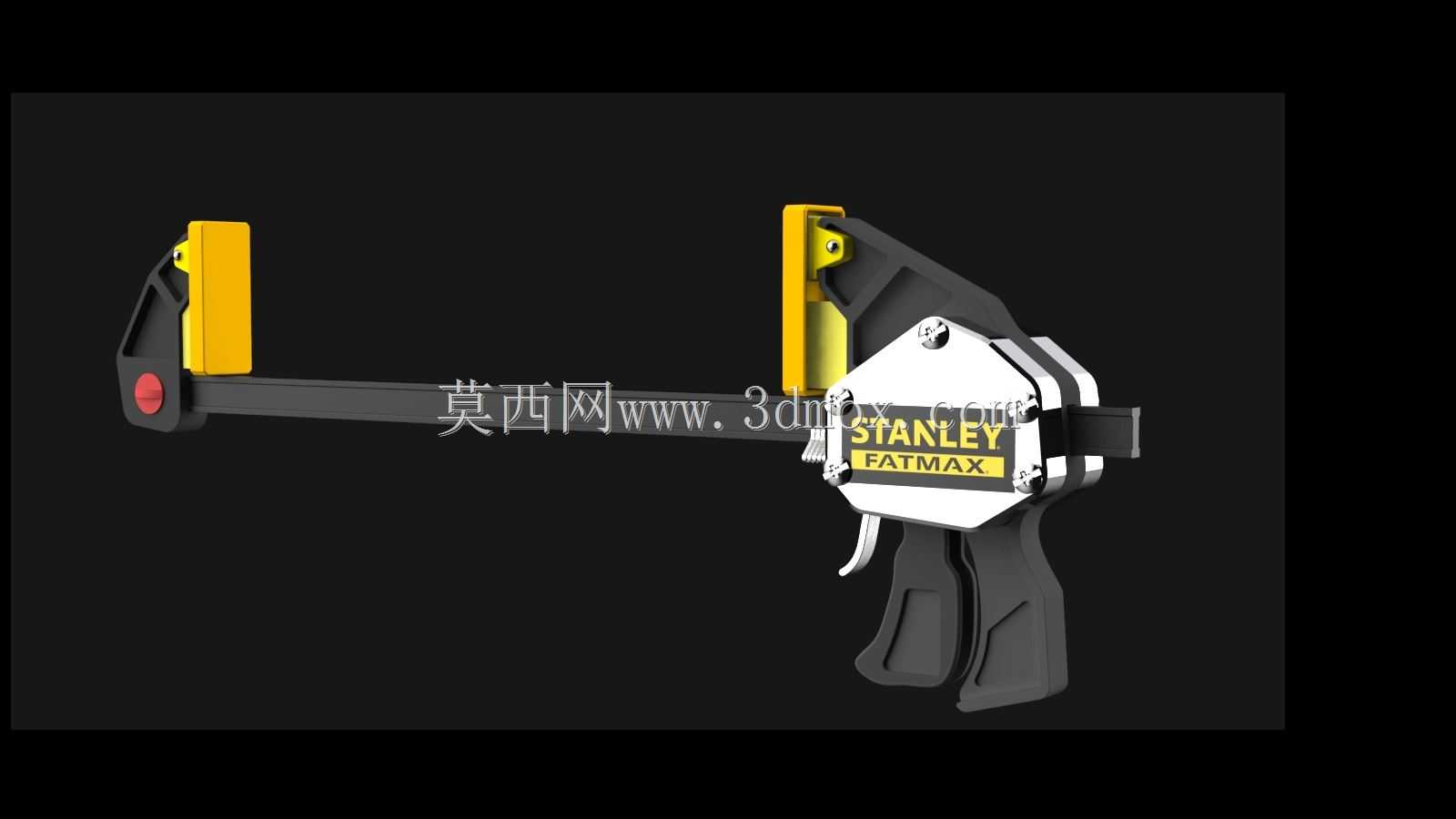

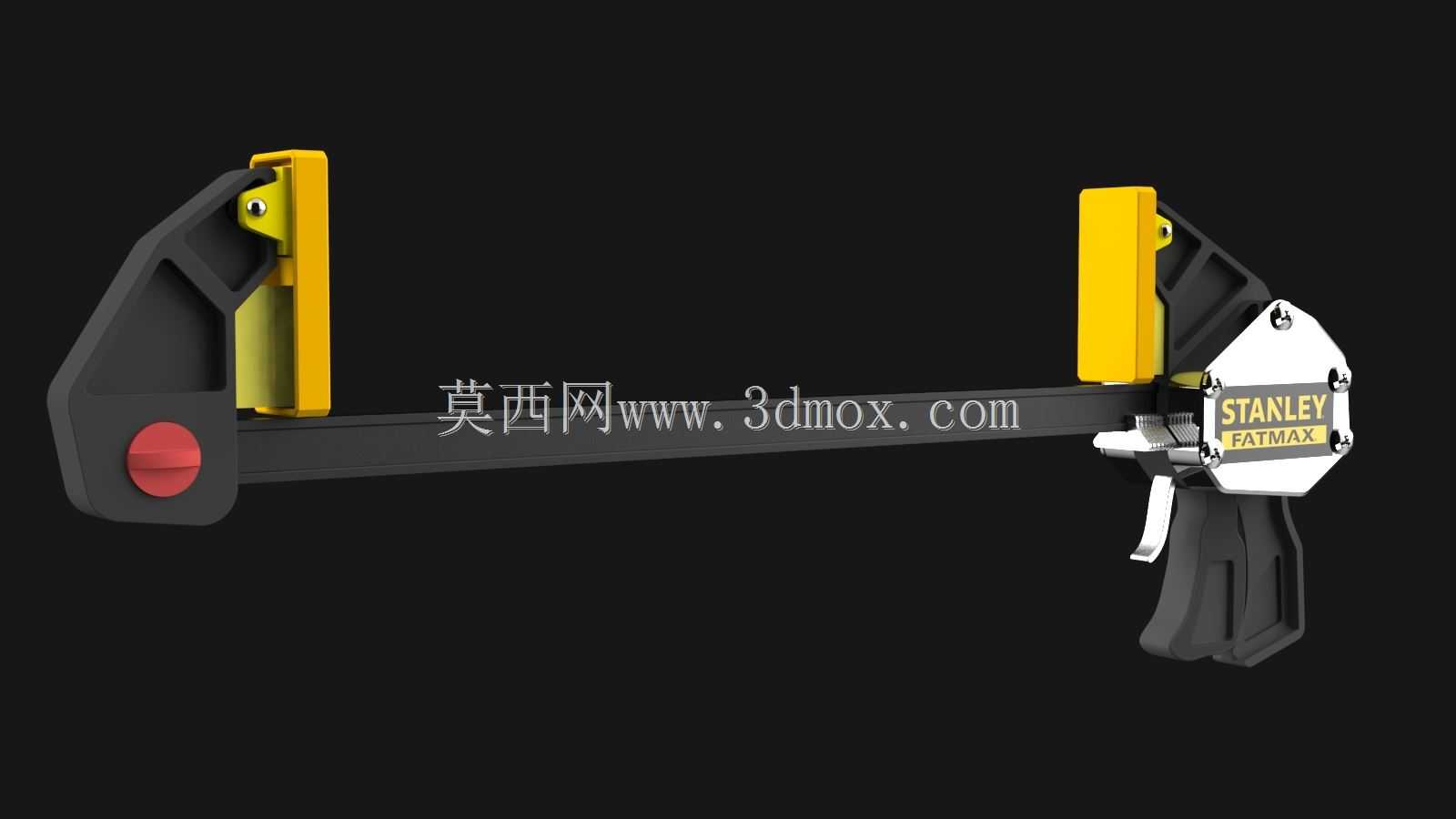

　　在木工作业、金属件临时定位、装配工位辅助固定、板材粘接施压等场景里，手动快速夹具是一线操作人员接触频率极高的工装辅具，区别于传统需要反复旋拧螺杆的G型夹、F夹，这类扳机式快速夹能大幅缩短装夹辅助时间，降低重复操作的劳动强度，尤其适合批量小件装配、大尺寸板材拼接这类需要频繁开合夹具的作业场景。这款24英寸规格的重型快速夹，核心设计围绕大开口行程下的夹持稳定性、单手操作便捷性两个核心需求展开，整体采用枪式握持结构，扳机释放与夹紧的传动结构集成在握把内部，操作人员单手握持即可完成夹具开合、夹紧力施加的全套动作，无需双手配合调整螺杆位置，在需要一手扶持工件、一手操作夹具的高空作业、狭小空间装配场景下，这种操作逻辑的优势会被进一步放大。

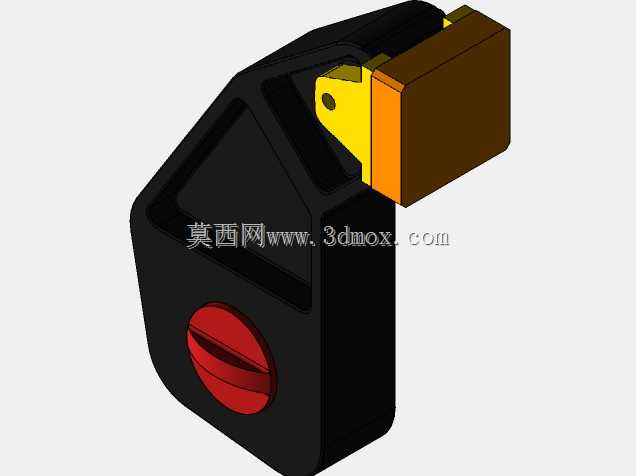

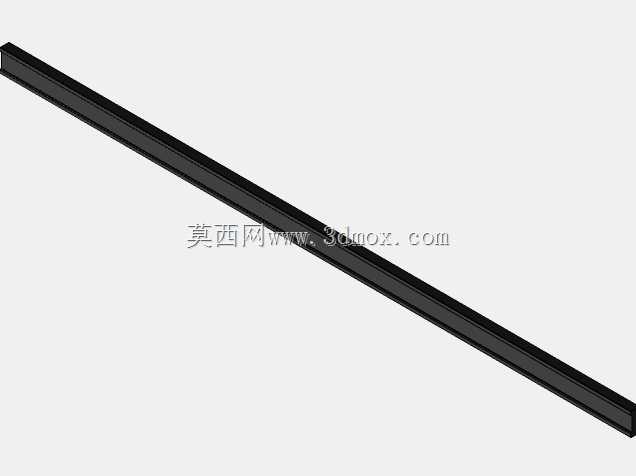

　　从结构设计细节来看，夹身的滑动导轨采用冷拉型钢一体成型，截面做了加强筋结构设计，避免大夹持力下导轨出现弯曲变形，导轨表面做了发黑防锈处理，同时控制表面粗糙度在合理区间，既保证滑动夹臂移动顺畅无卡滞，又能避免长期使用后导轨磨损导致夹臂晃动、夹持精度下降的问题。固定夹臂与滑动夹臂的夹持端都配置了高弹性橡塑缓冲垫，垫面做了细密的防滑纹路，一方面可以避免夹持力过大在工件表面留下压痕，尤其适合涂装件、实木板材、薄壁铝型材这类表面易损伤的工件夹持，另一方面防滑纹路可以增加夹持接触面的摩擦力，防止工件受外力时出现滑移错位。

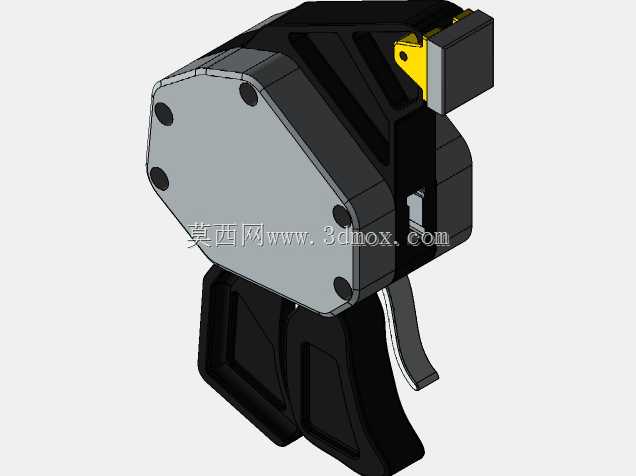

　　扳机结构采用多段杠杆增力设计，操作人员只需要用较小的握力扣动扳机，就能通过内部的棘爪齿条传动结构，带动滑动夹臂沿导轨向固定端移动，逐步施加夹持力，夹紧力可以通过扣动扳机的次数进行线性调整，适配不同材质工件的夹持压力需求，避免压力过大夹坏工件或是压力过小夹持不稳。释放扳机设置在握把上方，只需要单指按压即可解锁棘爪，快速将滑动夹臂拉到最大开口位置，24英寸的有效夹持行程可以覆盖绝大多数常规尺寸的工件装夹需求，不管是整张大芯板的拼接固定、金属框架的焊接定位，还是大型管材的临时夹持，都不需要额外拼接延长结构。握把部分采用人体工程学弧度设计，外包防滑橡塑材质，长时间握持操作也不容易出现手部打滑、疲劳的问题，握把内部的棘爪、弹簧等易损件都做了模块化设计，后期维护时只需要拆开握把的固定螺丝即可更换配件，不需要整体报废夹具，能有效降低长期使用的耗材成本。夹持端的缓冲垫采用可拆卸式结构，磨损后可以单独更换，也可以根据作业需求更换V型垫、平垫等不同形式的接触端头，适配圆管、方钢、异形件等不同截面形状的工件夹持，拓展夹具的适用场景。

　　在安装边界方面，这款夹具本身为便携式手动工具，不需要固定安装在工作台面上即可使用，也可以配合夹具底座配件，将固定夹臂锁定在工作台T型槽内，作为台钳的补充夹持工位使用，固定后夹持力方向垂直于工作台面，可满足钻削、打磨等需要固定工件的作业需求。滑动夹臂的移动行程全程无卡顿，最大开口状态下夹臂的平行度控制在合理公差范围内，不会出现夹臂歪斜导致工件夹持受力不均的问题，导轨末端设置了限位挡块，防止滑动夹臂在快速移动时从导轨端部脱出，避免操作过程中出现零件掉落的安全隐患。从实际使用的工况适配来看，这款重型快速夹可以承受最大上百公斤的夹持力，满足绝大多数非重型切削类作业的装夹需求，相比传统螺杆式夹具，装夹效率可以提升3到5倍，尤其适合家装木工现场作业、五金加工厂装配工位、广告制作行业板材粘接固定这类需要频繁调整夹持位置的场景，结构上没有复杂的液压、气动元件，纯机械结构的可靠性更高，在粉尘较多的木工车间、存在少量切削液的机加工辅助工位都能稳定工作，不会因为杂物进入传动结构导致夹具失效。
