复古黄铜等臂天平装饰摆件三维结构

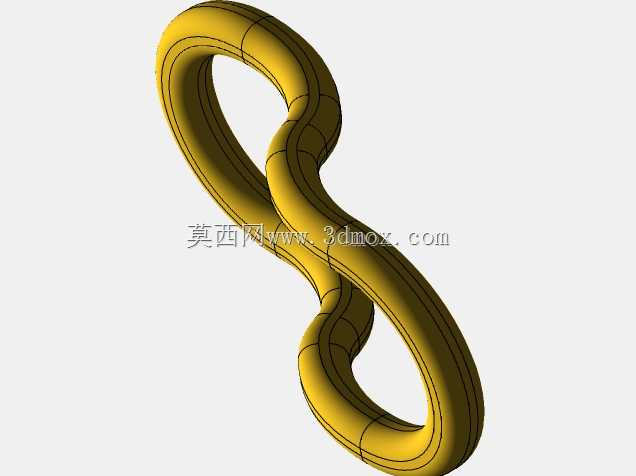

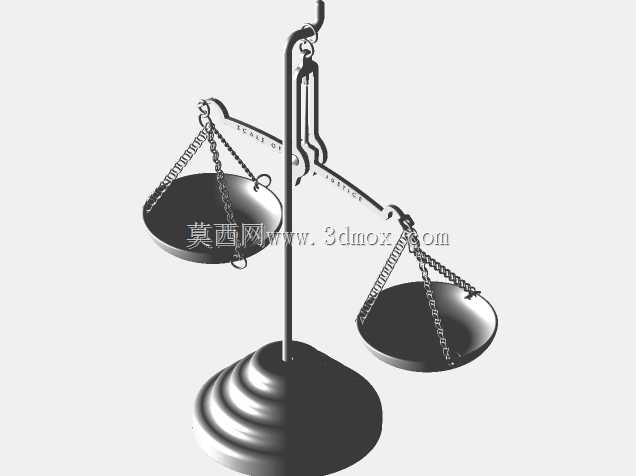

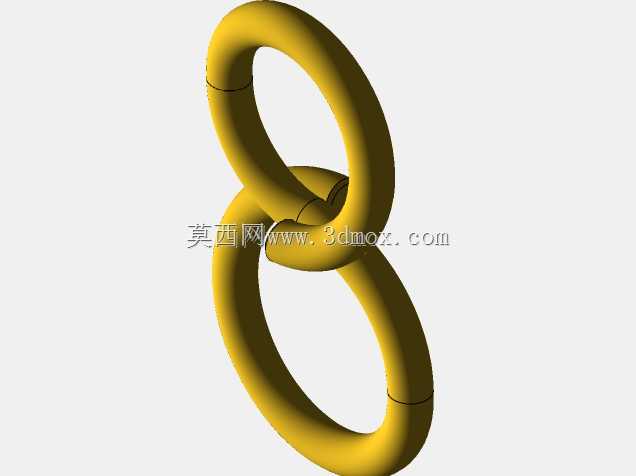

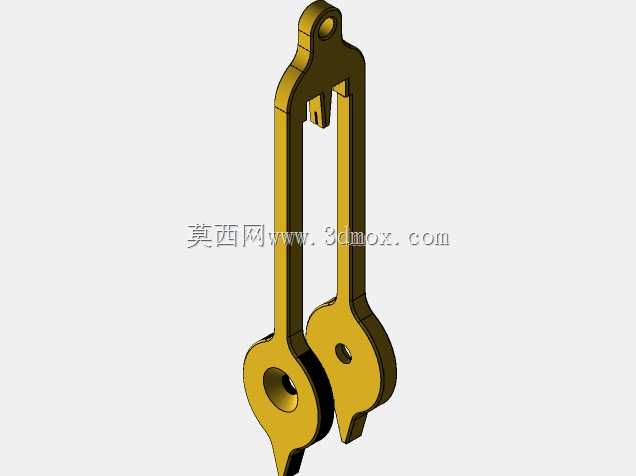

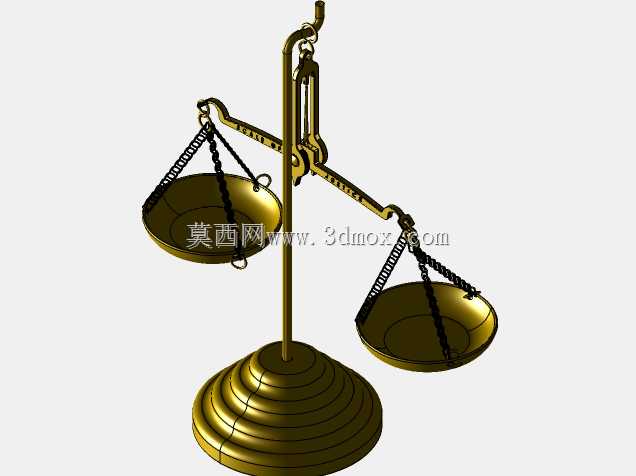

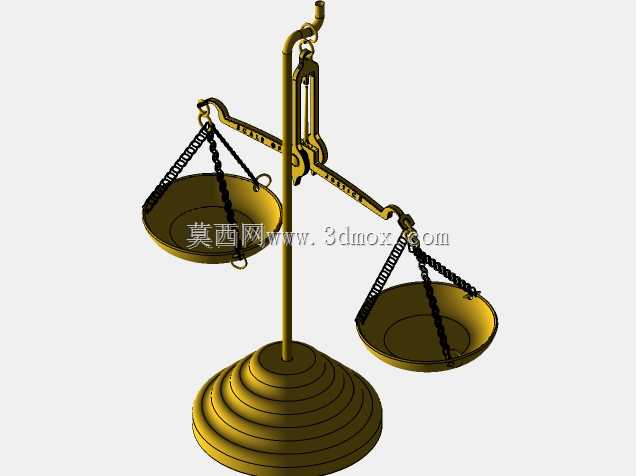

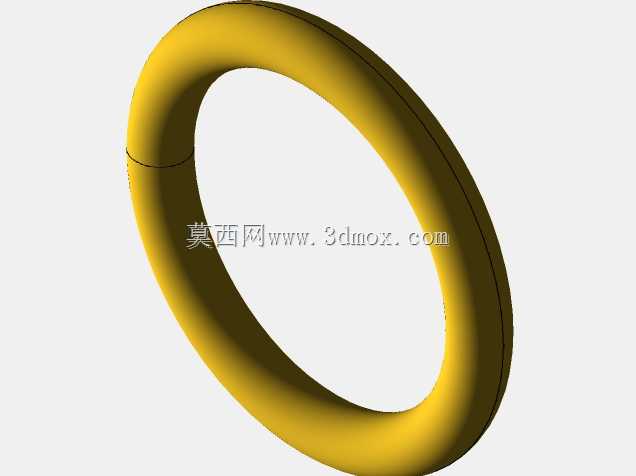

　　这款等臂天平的结构设计完全遵循传统等臂杠杆原理，核心支点采用销轴式铰接结构，横梁中部的支点轴与立柱顶端的支撑座采用小间隙配合，保证横梁摆动时的转动自由度同时控制径向窜动量在0.1mm以内，避免摆动过程中出现卡滞或偏摆超差的问题。横梁两端的吊耳结构同样采用铰接设计，通过S形挂钩连接链条吊索，每侧吊索由三根等长铜链组成，链条的链环采用冲压成型后铆接的工艺结构，建模时每节链环都保留了独立的转动副间隙，还原真实结构的活动特性。

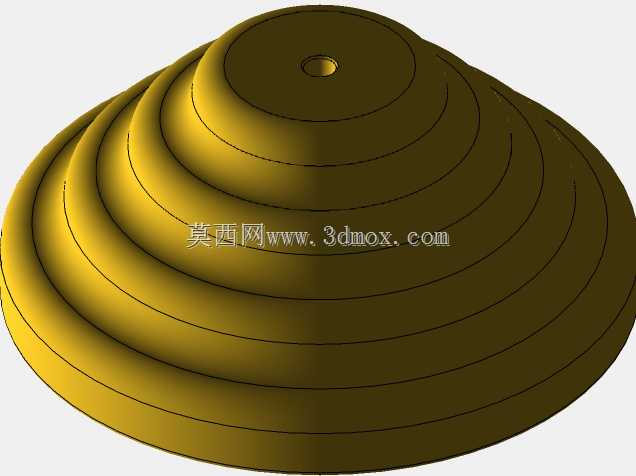

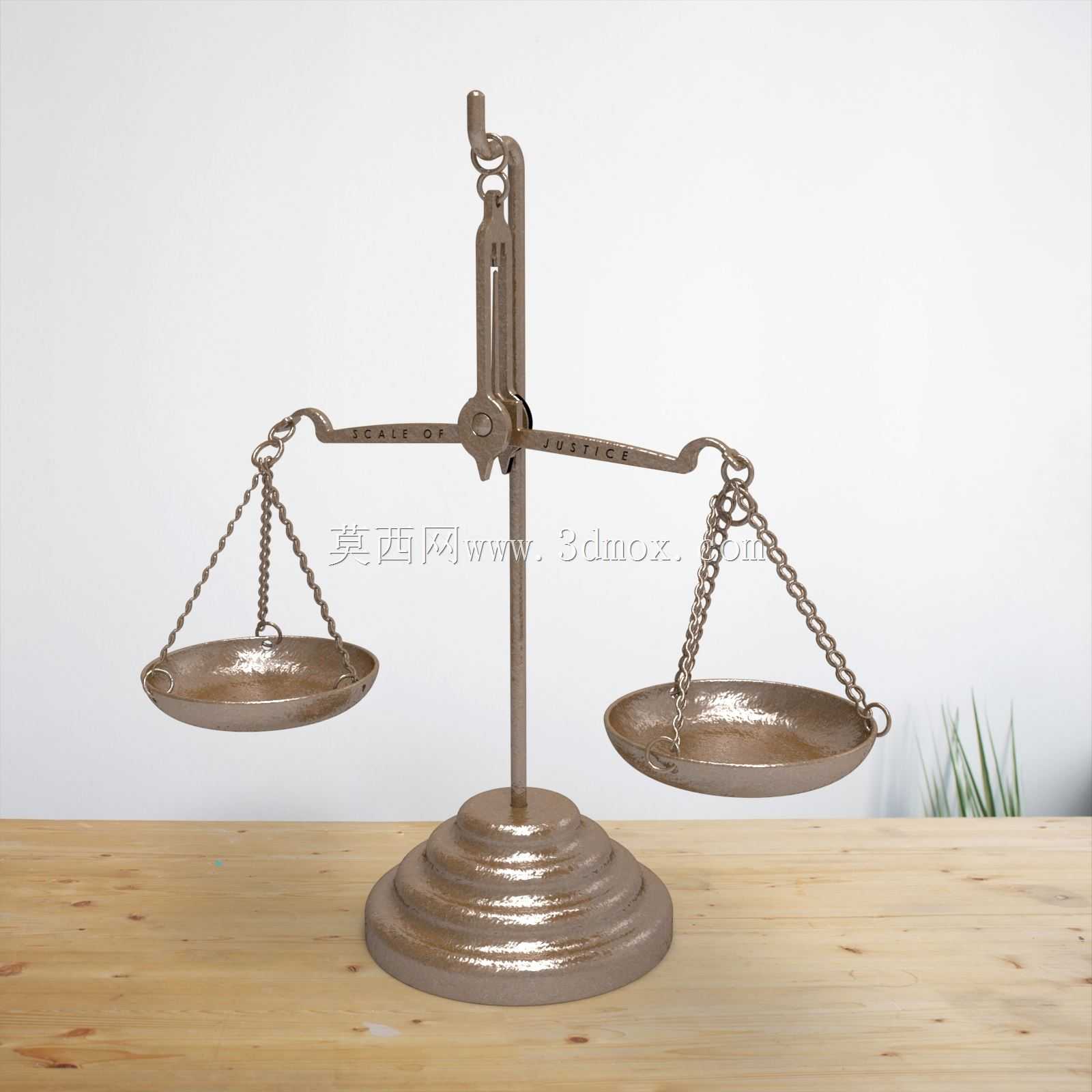

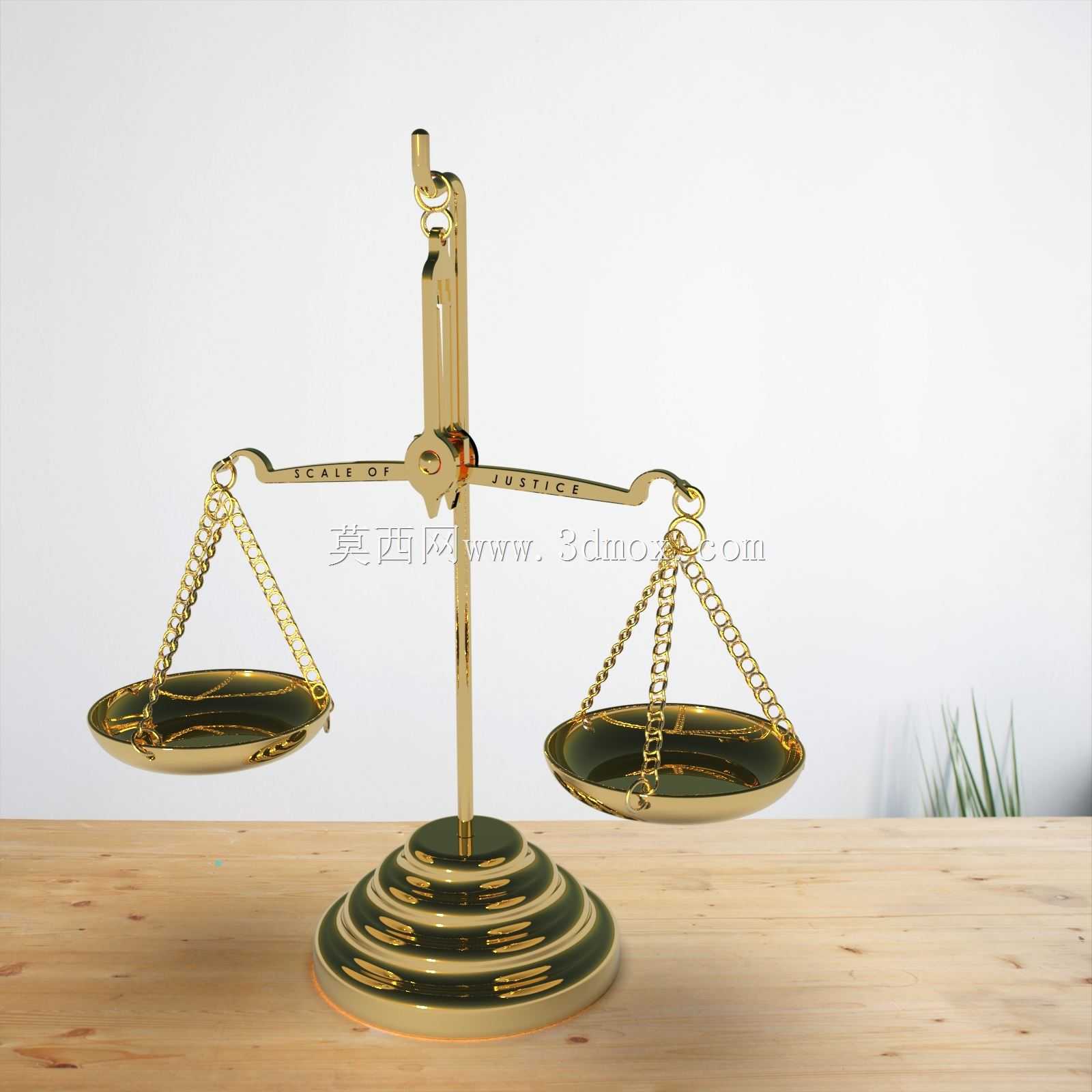

　　从实际应用场景来看，这类复古天平最初的功能是贵金属等小质量物品的精密称重，依靠两侧等长力臂的力矩平衡原理，当两侧托盘放置的物体质量相等时横梁保持水平，配合标准砝码即可完成质量计量。而当前复刻版本更多作为办公空间、法律相关场所的装饰陈设品，因此结构设计上在保留核心杠杆活动功能的基础上，对外观质感做了优化，底座采用多层阶梯式圆盘结构，每层圆盘的边缘做了圆弧倒角处理，既提升了放置时的稳定性，也通过层叠的造型增强视觉厚重感，底座整体直径控制在120mm左右，总高度控制在220mm区间，放置在常规办公桌、展示架上不会占用过多台面空间，安装边界仅需预留直径150mm的圆形台面区域即可，无需额外固定结构，依靠自身重量即可保持稳定。

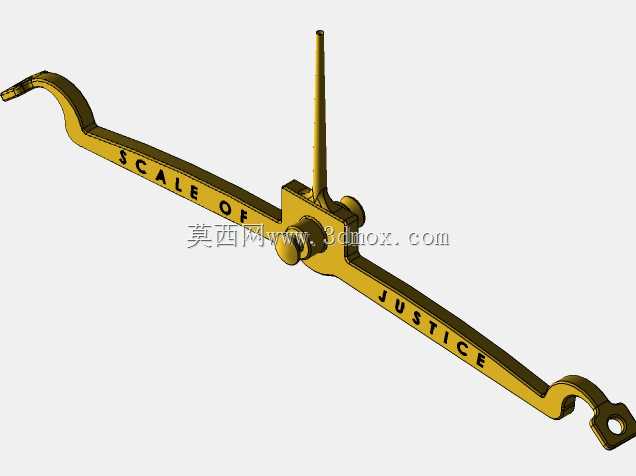

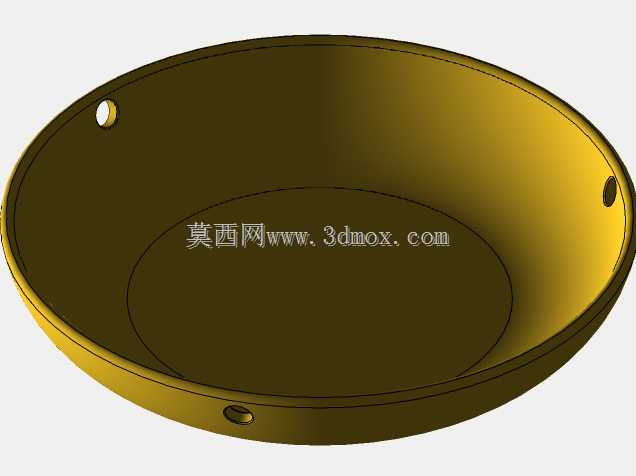

　　托盘部分采用浅圆盘式结构，盘底做了微凹设计，避免放置小物件时滑落，托盘边缘做了卷边处理，既提升结构强度，也避免锐边造成的磕碰风险。立柱部分采用圆柱形光杆结构，从底座中心垂直向上延伸，顶端的支点座做了加厚处理，承受横梁及两侧托盘、载荷的全部重量，建模时对立柱与底座的连接位置做了加强筋隐含设计，保证结构受力时不会出现连接处断裂的问题。横梁上刻有平衡刻度标识，虽然作为装饰件不需要实际计量精度，但刻度的位置严格按照等臂杠杆的力臂中点对称分布，还原传统天平的结构特征。

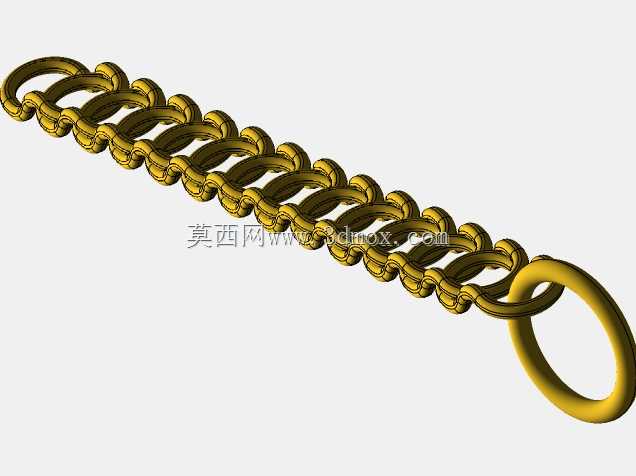

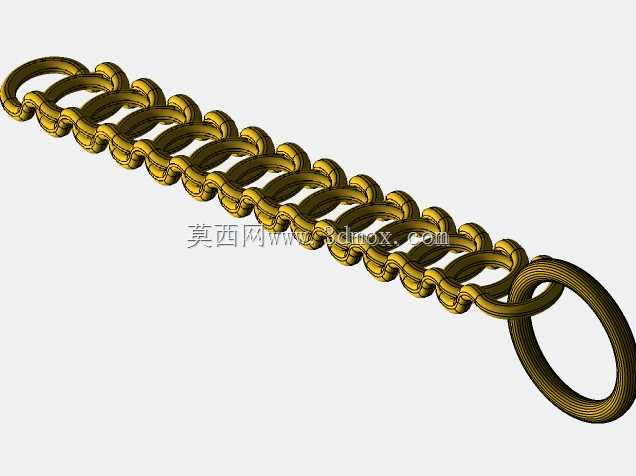

　　在建模逻辑上，所有回转类结构如底座圆盘、立柱、托盘、横梁支点轴都采用回转特征生成，链条部分采用链环单元阵列加铰接约束的方式完成，既保证结构的准确性，也还原了链条可自然垂坠摆动的真实特性。整体材质采用黄铜金属质感，表面做了抛光处理，部分结构缝隙处保留了做旧效果，还原古董衡器的复古质感。结构上所有活动部件都保留了合理的运动间隙，横梁可绕支点做小角度摆动，链条可随托盘的位置自然垂动，不会出现结构干涉的问题。作为陈设类五金配件，其结构强度完全满足日常摆放、轻微触碰的使用需求，不需要承受大载荷，因此各部件的壁厚控制在1.5-2mm区间，既保证结构刚性，也控制整体重量在1.2kg左右，移动摆放时不会过于沉重。
