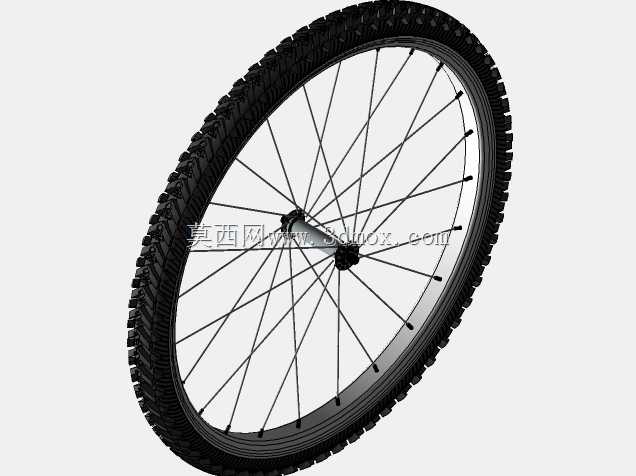

山地自行车前轮辐条轮组结构设计

　　日常做非机动代步车、运动山地车的行走系统结构设计时，前轮作为直接承接前部载荷、完成转向动作的核心部件，其结构合理性直接决定骑行的操控精度、缓冲性能与长期使用可靠性。这套前轮结构采用常规山地车26寸轮组的尺寸基准，轮辋的安装基准直径适配常规26寸山地外胎，轮组整体轴向宽度控制在100mm以内，花鼓两侧的安装开档尺寸匹配常规山地车前叉的100mm开档标准，安装轴径采用通用快拆轴的9mm规格，能够直接适配市面上绝大多数硬尾山地车、城市通勤山地车的前叉安装位，不需要额外做转接结构调整。

　　从功能特性来看，这套轮组采用交叉辐条的编圈方式，32根钢制辐条从花鼓法兰盘处呈放射交叉状连接到轮辋的辐条孔位，每根辐条都可以通过端部的条帽调整张紧力，既能够保证轮组的径向承重能力，在承受路面颠簸冲击时，辐条的微小弹性形变可以抵消一部分路面传递的震动，同时交叉编法的辐条布局能够提供足够的侧向刚性，在转向发力、侧倾过弯时不会出现轮组过度形变导致的操控滞后问题。外胎采用粗颗粒深胎纹的山地胎结构，胎面的凸起颗粒能够在非铺装路面、泥泞路面提供足够的抓地力，胎体的橡胶厚度与帘布层结构设计兼顾了防穿刺性能与滚动阻力，轮辋采用双层铝合金车圈结构，既能够降低轮组整体的旋转重量，提升骑行时的加速响应，双层圈的结构强度也能够承受越野路段的冲击载荷，避免出现车圈变形、辐条孔开裂的问题。

　　设计过程中首先确定花鼓的核心安装基准，花鼓的轴心位置作为整个轮组的旋转中心，两侧法兰盘的间距、法兰盘直径直接决定辐条的受力角度，法兰盘直径越大，辐条的支撑角度越合理，轮组的侧向刚性越强，但过大的法兰盘会增加花鼓重量，同时容易在越野时被石块磕碰，因此在设计时平衡了刚性与重量、防护性的关系，将法兰盘直径控制在合理区间。辐条的排布采用三交叉编法，每根辐条在延伸到轮辋的过程中与另外三根辐条交叉，这种编法相比直拉辐条能够更好地传递驱动力与制动力，虽然前轮不直接传递脚踏的驱动力，但在使用碟刹或者V刹制动时，交叉辐条能够更好地分散制动时的扭矩，避免制动时辐条出现应力集中导致的断条问题。轮辋的胎槽深度设计兼顾了外胎安装的便利性与充气后的固定可靠性，胎边的卡槽尺寸匹配标准山地外胎的胎边钢丝直径，充气后外胎胎边能够牢固卡入卡槽，不会在低气压越野时出现外胎脱圈的问题。实际应用场景中，这类轮组既可以用于日常城市通勤的代步自行车，也能够满足轻度越野、林道骑行的运动自行车使用需求，在铺装路面骑行时，合适的辐条张紧力能够保证轮组的圆度，降低滚动阻力，在非铺装路面骑行时，轮组的整体形变缓冲能力配合轮胎的气压调整，能够过滤大部分路面的细碎震动，降低骑行者的手部疲劳。

　　设计时还考虑了后期维护的便利性，所有辐条的条帽都采用标准规格，后期使用过程中如果出现辐条松动、轮组偏摆的情况，只需要用常规的辐条扳手就可以调整校正，不需要专用的特殊工具，花鼓的内部轴承采用标准深沟球轴承，磨损后可以直接替换同规格的标准件，降低后期的维护成本。轮组的整体重量控制在同规格轮组的常规水平，没有为了极致减重牺牲结构强度，辐条的直径采用常规2mm等径直条，相比变径辐条成本更低，抗冲击能力更强，适合面向大众消费级的自行车产品使用。在安装边界的校核上，轮组的最大外径在安装标准外胎并充气到额定气压后，不会与常规山地车前叉的叉腿、挡泥板安装位产生干涉，碟刹安装座的位置预留了标准6钉碟片的安装孔位，也可以兼容V刹的刹车边结构，适配不同的制动系统配置，不需要对轮组结构做额外修改就可以匹配不同配置的整车方案。
