这款带非标准图案的底板,是减压阀配套安装结构里常被忽略但直接影响整机可视化呈现与安装适配性的部件,很多刚入行的结构设计人员在做减压阀阀组集成时,往往只关注阀体本身的通径、压力参数,忽略安装底板的细节设计,最后做整机装配可视化或者实物样机展示时,底板要么纹理失真显得廉价,要么安装孔位和阀体基座不匹配,导致阀组安装后出现应力集中的问题。

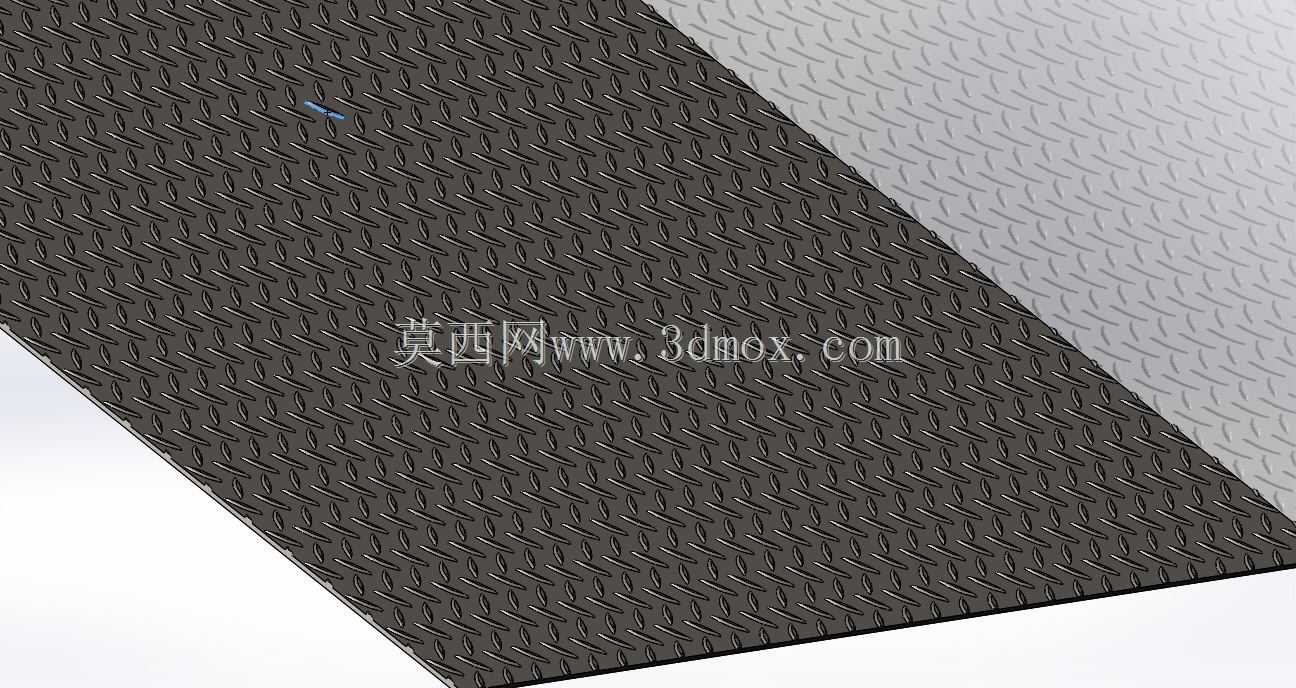

从实际应用场景来看,这类底板主要用在工业减压阀组的集成安装工位,不管是气动系统的气源处理二联件、三联件配套安装,还是液压系统里的低压减压阀阀组固定,都需要这类承载底板作为中间连接载体,一方面它要给减压阀阀体提供平整的安装基准面,抵消安装基面的平面度误差,避免阀体安装后因为基面不平导致密封面错位、内部阀芯卡滞;另一方面,表面的非标准纹理不是单纯为了美观,在做设备三维可视化展示、产品宣传渲染图制作、数字孪生场景搭建时,这种带细密格子与钻石组合纹理的表面,能更好地还原金属板材经特殊表面处理后的质感,不会像光面底板那样在渲染时出现大面积反光过曝的问题,让整个阀组的可视化效果更贴近真实工业产品的质感。

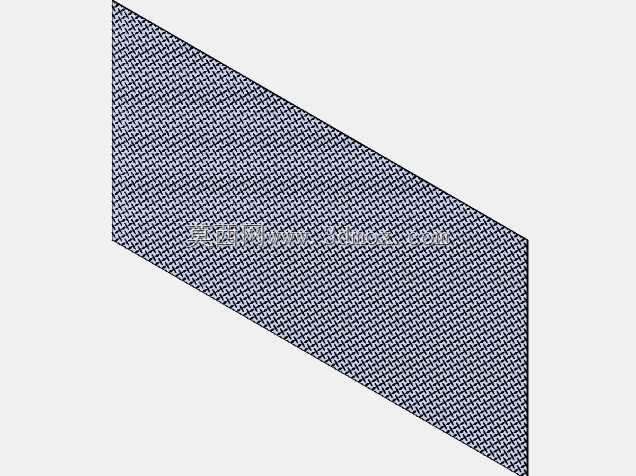

从设计思路上来说,这款底板的纹理排布没有采用常规的通用网纹或者滚花纹理,而是结合了钻石纹的立体凹凸感与格子纹的规整排布特性,在建模时先确定底板的整体安装边界,根据配套减压阀的基座安装孔距预留对应的通孔位置,孔位周边做了局部沉台设计,避免安装螺栓头部突出底板表面影响其他部件排布;纹理区域覆盖了底板除安装孔位、密封贴合面之外的所有区域,密封贴合面位置保留了Ra1.6的光洁平面要求,不会因为纹理凹凸导致阀体和底板之间出现密封间隙。很多设计人员在做这类底板建模时,容易犯的错误是把纹理铺满整个板面,最后安装时密封位置压不紧,出现介质泄漏的问题,这款模型在设计时特意区分了功能区域,把安装密封区和纹理展示区做了明确的边界划分,既保证了可视化效果,又不影响实际安装的密封性能。
在外形尺寸与安装边界上,这款底板的整体轮廓根据配套减压阀的基座尺寸做了适配,单边比阀体基座宽出15mm的安装余量,方便现场安装时调整固定位置,也能给外接的管路接头留出足够的操作空间,不会出现扳手拧接头时和其他部件干涉的问题;底板厚度根据减压阀的公称通径做了匹配,通径15mm以下的减压阀配套底板厚度取6mm,通径20-25mm的减压阀配套底板厚度取8mm,保证在阀体自重加上管路振动的工况下,底板不会出现挠曲变形;安装孔的位置公差控制在±0.1mm范围内,和阀体基座的安装孔位精准对应,避免强行装配导致的阀体壳体应力集中,延长减压阀的使用寿命。
从实际使用的角度来说,这类带定制纹理的底板,除了用于减压阀的安装固定,在做工业设备的操作面板、设备基座装饰盖板、阀组安装支架的可视化建模时,也可以直接复用这套纹理参数,只需要调整整体外形尺寸和孔位排布即可,不需要重新做纹理映射,能大幅提升三维建模的效率。很多做工业数字孪生的工程师在搭建车间管线场景时,经常会遇到阀组底板质感失真的问题,要么是纹理比例不对显得表面粗糙,要么是光面没有质感,这款底板的纹理比例是按照真实金属压纹板的纹理尺寸做的映射,纹理单元的尺寸控制在0.8mm见方,渲染出来的效果和真实的压纹铝板质感完全一致,不需要再额外调整纹理缩放比例。另外在结构强度上,底板的背面做了浅深度的加强筋排布,在不增加底板整体厚度的前提下,提升了板面的抗弯曲性能,即使是在有持续振动的气动设备上长期使用,也不会出现底板变形导致的阀组移位问题。在做装配干涉检查时,这款底板的边缘做了C1的倒角处理,不会和相邻的管路、支架出现锐边干涉,安装时也不会划伤操作人员的手部,符合工业设备的安全设计要求。
