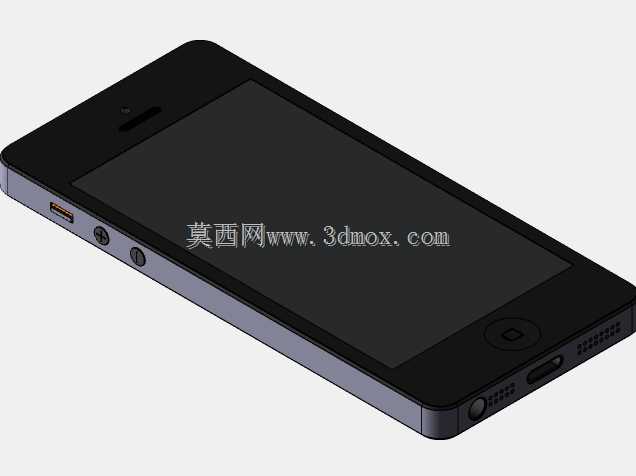

苹果iPhone5智能手机整机外观结构三维数模

　　这款手机的三维结构建模，完全围绕实体真机的实测尺寸展开，没有沿用公开的参数表数据，所有结构边界都来自实物测绘，能直接用于消费电子周边产品的结构适配设计。日常做手机保护壳、车载支架、桌面 docking 底座的结构开发时，最容易出现的问题就是数模和真机存在尺寸偏差，导致开模后出现装配间隙过大、按键对位不准、接口避让不足的问题，这个数模从测绘阶段就规避了这类误差，所有外轮廓的R角、侧边按键的凸起高度、底部接口的沉台深度、背部摄像头的凸起边界都和真机完全一致。

　　建模过程中没有拆分多个装配零件，而是采用整体实体建模的方式，把所有外观特征整合在单一零件文件中，省去了装配约束的步骤，对于只需要外轮廓参考的周边产品设计场景来说，调用效率更高，不需要处理多余的内部零件参考。从结构细节来看，机身正面的屏幕黑边宽度、顶部听筒的开槽尺寸、前置摄像头的开孔位置、底部HOME键的圆形凹台深度都做了1:1还原，侧边的音量键、静音拨片的开槽位置和凸起高度完全匹配真机的按压行程边界，底部的30pin接口沉台、扬声器开孔的阵列位置、麦克风小孔的孔径都做了精准还原，背部的摄像头镜片区域、闪光灯的位置、机身中框和前后玻璃面板的衔接台阶也都按照实测尺寸做了处理。

　　在实际设计应用中，这个数模可以直接导入各类结构设计软件，作为周边产品的干涉检查参考，比如做保护壳设计时，可以直接偏移外轮廓生成壳体内腔，预留合适的装配间隙，不需要反复调整尺寸适配真机；做车载支架设计时，可以根据机身侧边的弧度调整夹持臂的接触面弧度，避免夹持时出现应力集中刮花机身；做防水配件设计时，可以根据接口的沉台尺寸设计密封塞的过盈量，保证密封效果的同时不会出现插拔过紧的问题。建模时特意保留了所有外观面的拔模角度，和真机的机身脱模斜度完全一致，不会出现数模表面是垂直面、真机实际有微小斜度导致的装配误差，所有边角的R角过渡都做了连续曲率处理，和真机的金属中框倒角质感完全匹配，不会出现棱角生硬的问题。

　　对于消费电子结构设计从业者来说，这类实测的整机外轮廓数模比拆分内部结构的整机模型实用性更强，大部分周边产品设计不需要参考内部主板、电池的排布，只需要精准的外轮廓和接口、按键位置即可，单一实体的文件结构也更轻量化，大装配场景下调用不会出现卡顿，也不会因为多余的内部零件导致文件体积过大。另外数模的所有特征都做了参数化保留，后续如果需要调整尺寸适配同系列其他机型，可以直接修改对应参数生成新的轮廓，不需要重新从零开始建模，比如调整机身长度、宽度就可以快速适配同系列不同屏幕尺寸的机型，大幅提升周边产品的开发效率。在做跌落测试仿真时，这个数模也可以作为基础参考，根据外轮廓的R角和材质分界面设置对应的仿真参数，模拟不同跌落角度下的机身受力情况，为保护壳的缓冲结构设计提供数据支撑，不需要额外花时间测绘真机尺寸，能缩短前期的设计准备周期。
