Xbox游戏手柄外观结构三维数模

游戏手柄作为人机交互领域的经典外设，其结构设计直接决定长时间握持的疲劳度与操作反馈精度，本次构建的手柄三维数模完全还原量产级产品的曲面过渡与按键布局逻辑，可直接用于手板打样验证、结构优化迭代以及交互场景的仿真演示。从实际应用场景来看，这类手柄除了适配家用游戏主机与PC端游戏操作外，在工业虚拟仿真培训、无人机地面操控、医疗康复训练设备的交互终端领域也有大量定制化需求，很多非消费级场景会基于标准手柄的握持形态，调整按键映射与内部电路布局，替换原有功能模块适配专业操作逻辑，这就要求基础数模的曲面精度足够高，能够支撑后续的改型设计而不需要重新构建基础外形。

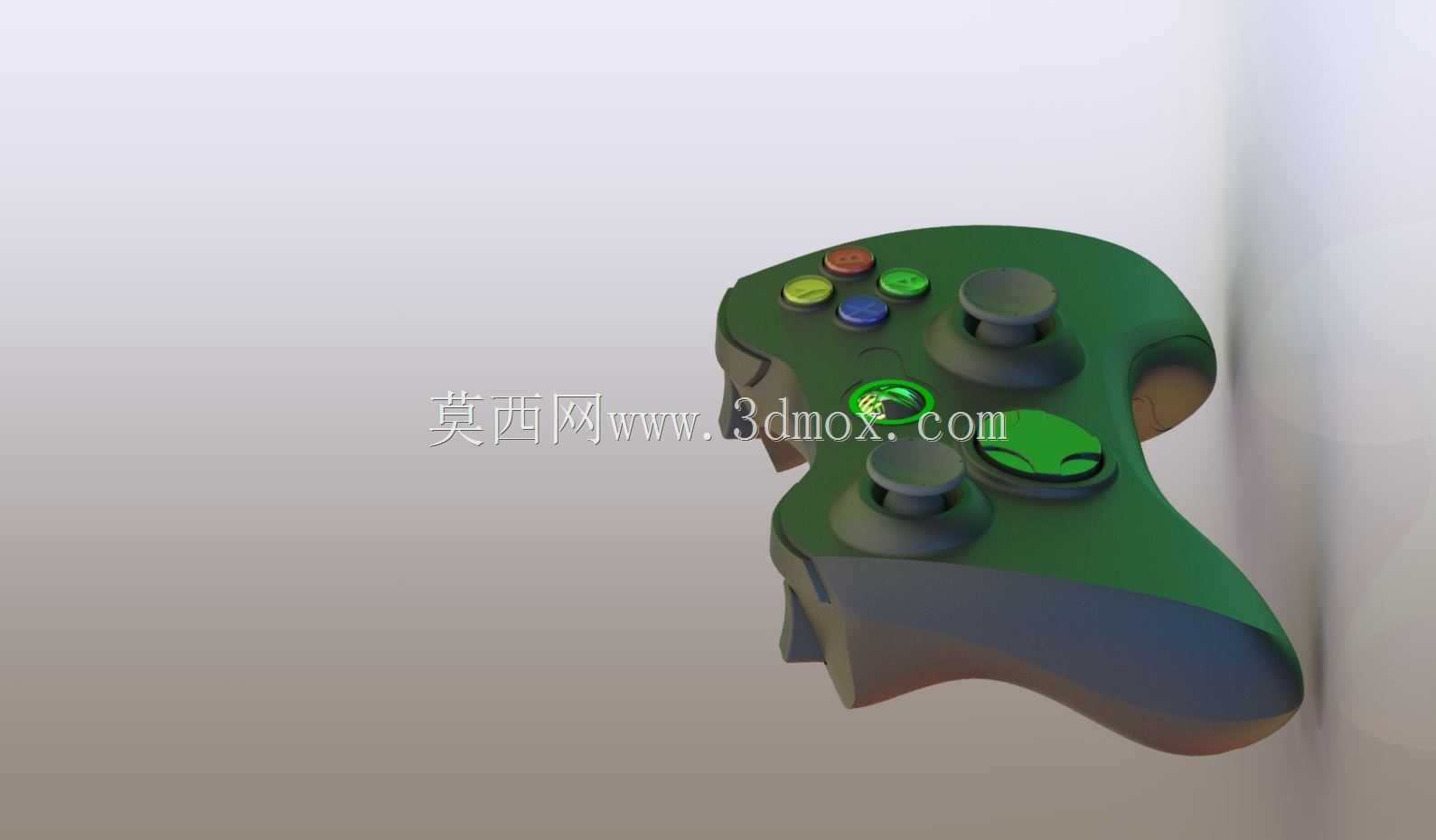

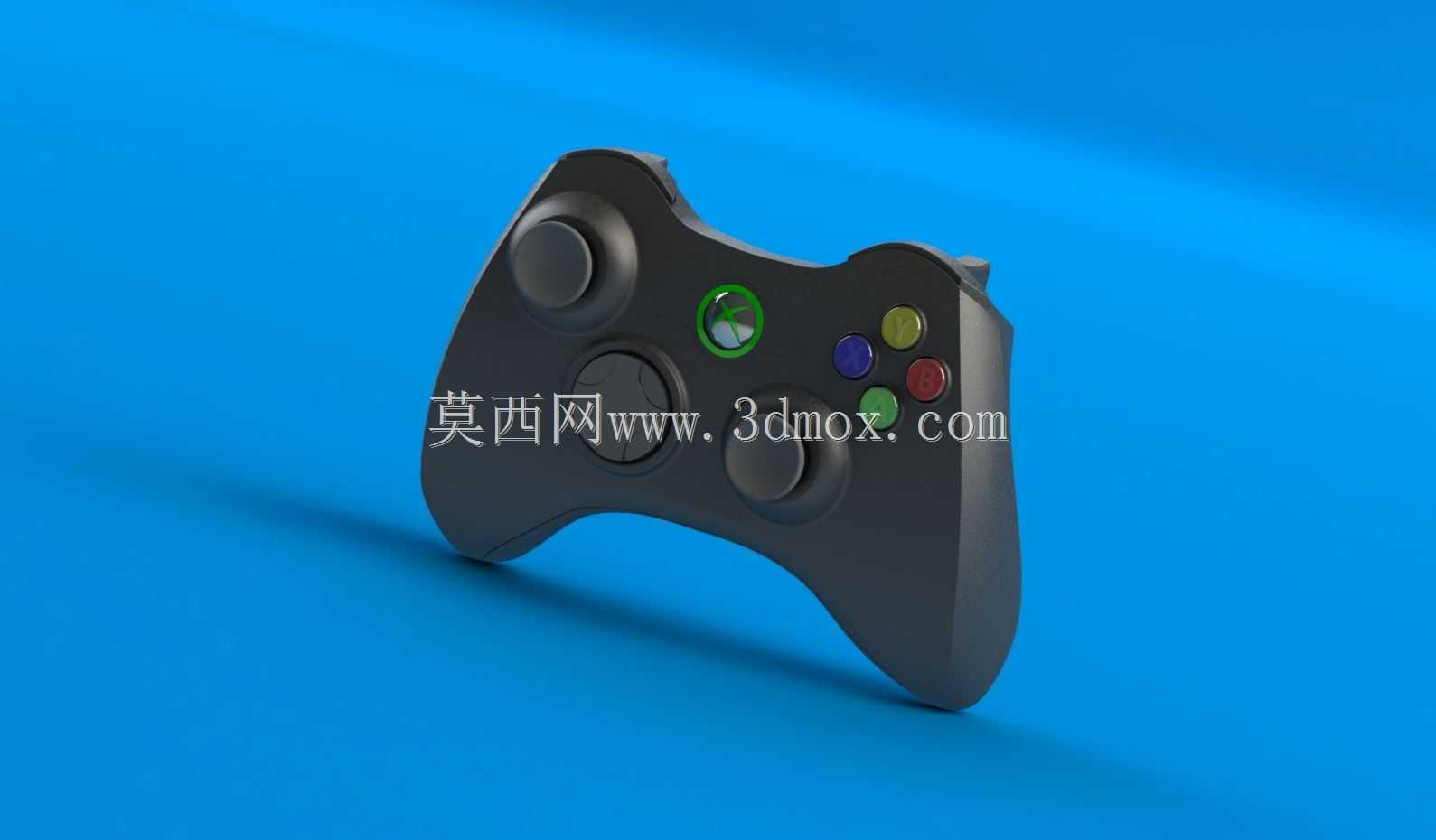

从功能特性来看，该手柄采用左右非对称的摇杆布局，左侧摇杆位于握持区左上位置，适配左手拇指自然放置的活动范围，右侧摇杆位于按键区下方，匹配右手拇指操作十字键与功能按键后的切换路径，正面的四色动作按键采用凸起的圆弧曲面，每个按键的按压行程预留了4mm的活动空间，周边做了0.3mm的倒角避免长期按压出现硌手问题，中间的导航按键做了环形凸起标识，方便盲操作时快速定位。手柄两侧的握持区采用内收的曲面弧度，曲面曲率完全贴合成年人手掌自然弯曲时的掌纹贴合面，握持区的壁厚设计为2.5mm，既可以保证外壳的结构强度，也能预留内部放置锂电池、振动电机、控制电路板的安装空间，不会出现内部元器件与外壳干涉的问题。

设计思路上，整个手柄的外形构建先从侧面轮廓线入手，先绘制握持区的三条关键引导线，分别对应掌根贴合位、拇指指腹活动位、手指握持位的轮廓，再通过放样曲面生成基础的握持曲面，之后对曲面进行连续性调整，保证所有相邻曲面的G2连续，避免出现棱角突兀的折线，按键区域的安装位采用凹坑式设计，每个按键的安装孔位都预留了0.15mm的装配间隙，保证按键按压时不会出现卡滞。肩部的扳机键采用转轴式结构设计，转轴的安装座与手柄上壳做一体化结构，减少后续装配的零件数量，扳机键的按压曲面做了防滑纹理的预留位，可根据实际需求添加橡胶防滑垫的安装槽。

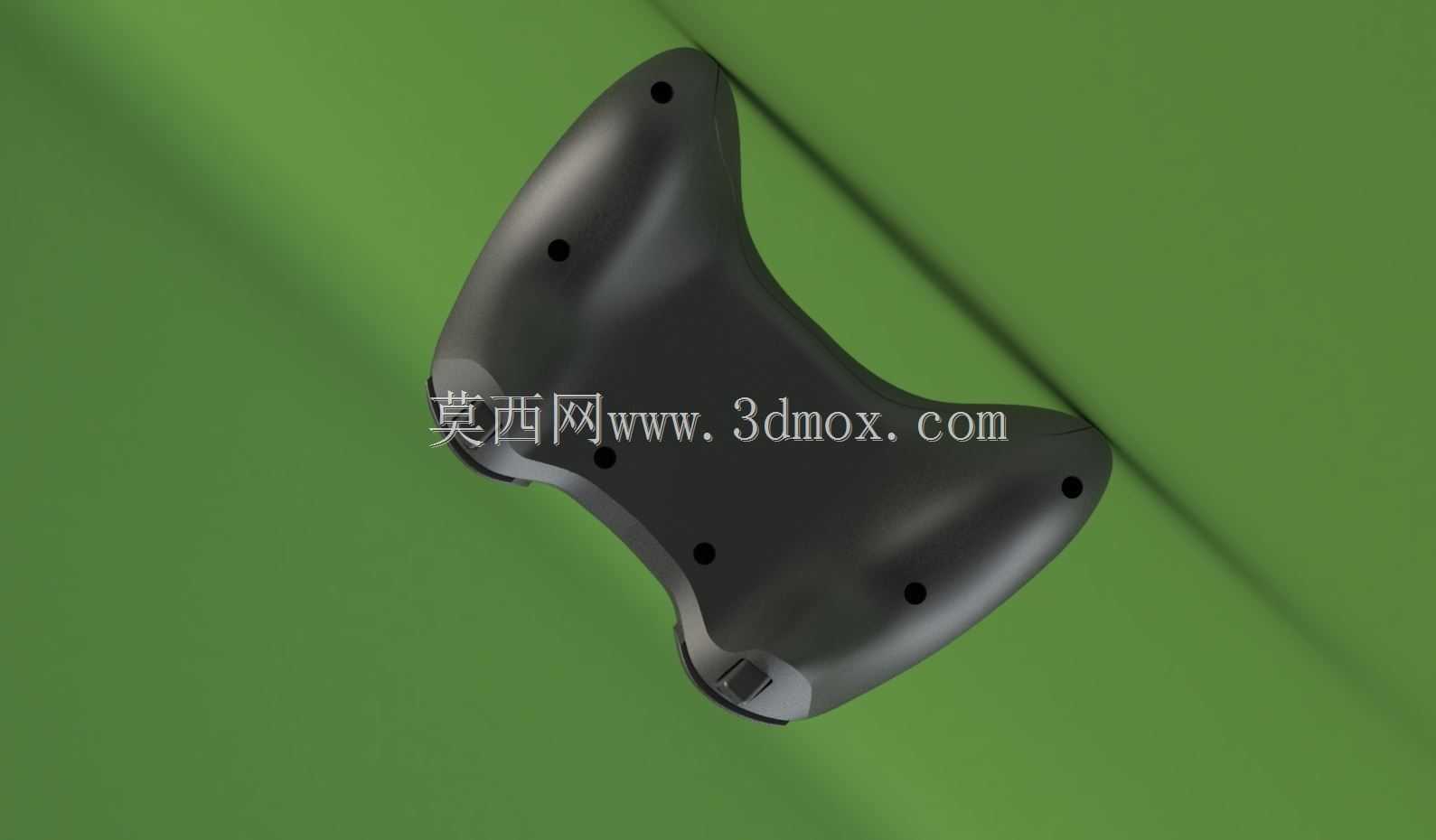

从安装边界与尺寸参数来看，该手柄整体宽度为150mm，整体高度为110mm，握持区的最大厚度为55mm，所有外露按键的突出高度不超过3mm，避免收纳时出现按键误触的问题，内部的安装腔分为三个独立区域，上方区域放置方向键与功能按键的导电胶层，中间区域放置主控电路板与无线通信模块，下方两侧的握持区分别放置左右振动电机与锂电池，各个区域之间设置有2mm高的加强筋，既可以提升外壳的抗形变能力，也能对内部元器件起到限位作用，避免摔落时元器件出现移位。外壳的拼接缝位于手柄侧面的中线位置，上下壳的连接采用卡扣加螺丝的固定方式，卡扣均匀分布在拼接缝周边，间距控制在20mm以内，保证上下壳装配后的缝隙均匀，不会出现翘边问题。

在建模过程中，所有的曲面都做了加厚处理，加厚方向统一朝向壳体内部，避免出现曲面法向混乱导致的壁厚不均问题，按键的活动部件都单独做了装配体层级的配合验证，确保每个按键在全行程按压过程中不会与周边结构发生干涉，摇杆的安装位预留了摇杆帽的安装高度，摇杆的摆动角度按照实际产品的25度最大摆角做了运动范围限位，可直接用于运动仿真验证操作时的拇指活动范围是否符合人体工程学要求。对于需要进行3D打印验证的场景，该数模的所有壁厚都满足FDM打印的最小壁厚要求，不需要额外做结构调整就可以直接导出STL格式进行打印，打印后的手板可以直接装配标准的手柄按键与电路板，快速完成功能样机的制作。
