重力式偏心轮摆动旋转演示结构

项目分类:通用机械零部件 发布时间:2025-08-27 ID:1067191
  • 重力式偏心轮摆动旋转演示结构
  • 重力式偏心轮摆动旋转演示结构
  • 重力式偏心轮摆动旋转演示结构
  • 重力式偏心轮摆动旋转演示结构

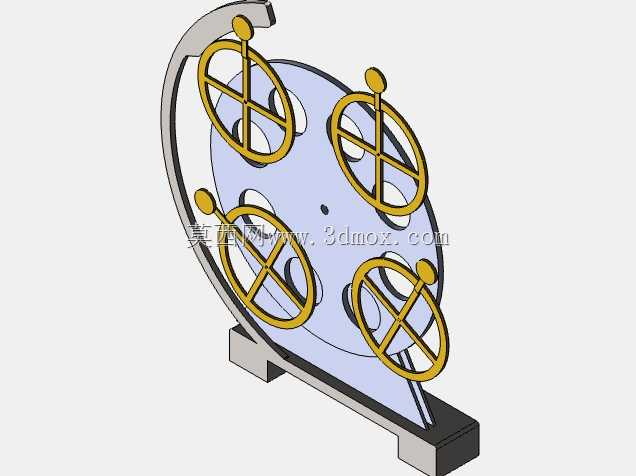

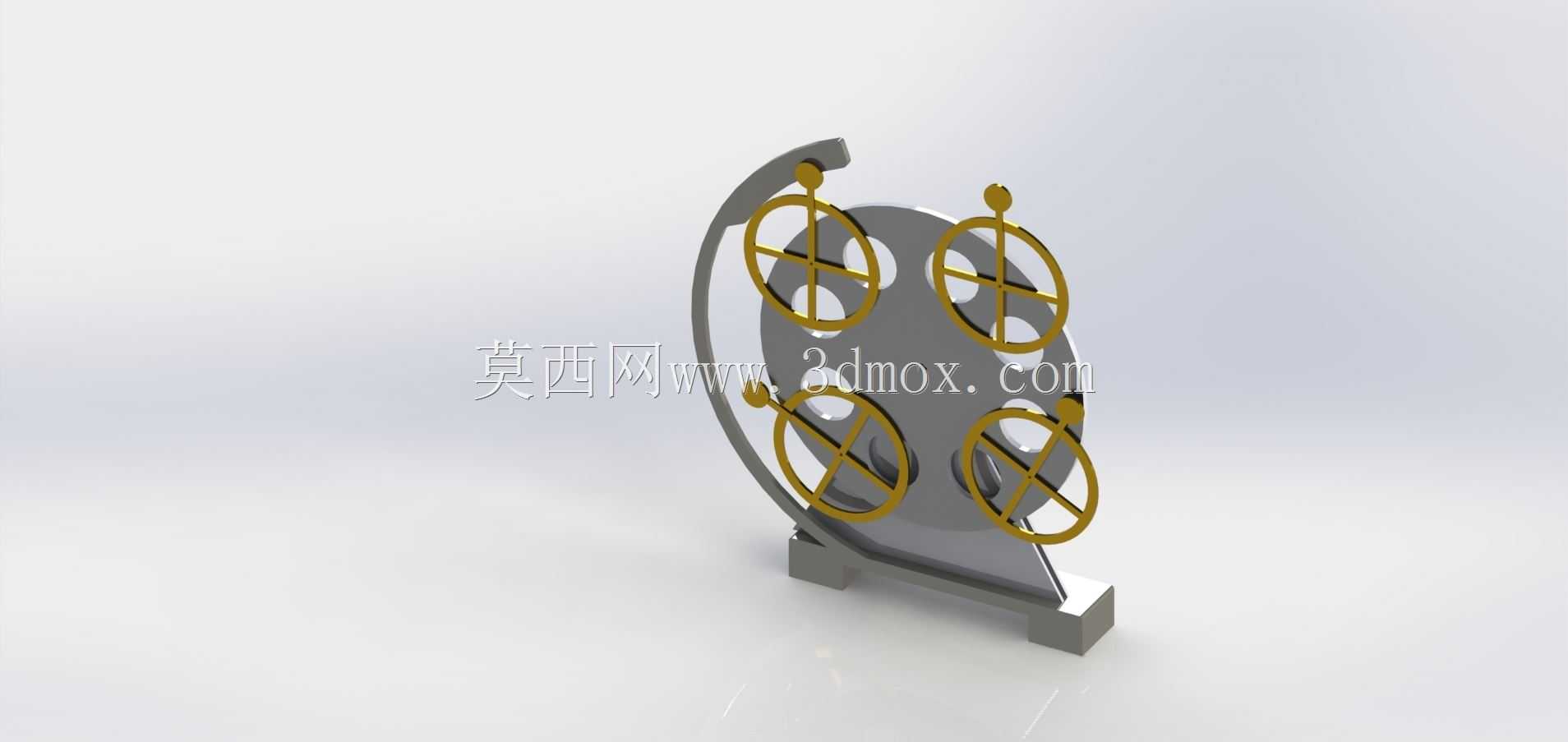

  该结构属于动力学原理演示类机械装置,核心依托重力势能与动能的周期性转化实现持续运转,常被应用于高校机械原理教学实验室、科普场馆互动展项、青少年科创教具场景中,用来直观展示非对称配重结构在重力场下的力矩变化规律,帮助学习者理解偏心载荷、摆动惯量、能量损耗补偿等基础机械概念。从结构组成来看,装置主体包含立式弧形支撑导轨、中心旋转主轴、四个带偏心配重的十字形轮组、底部安装支座几个核心部分,支撑导轨采用圆弧弯板成型,为外轮摆动提供稳定的导向约束,避免轮组在摆动过程中出现径向窜动;中心主轴与支撑座通过深沟球轴承配合,保证旋转过程的同轴度,降低转动副的摩擦阻力。

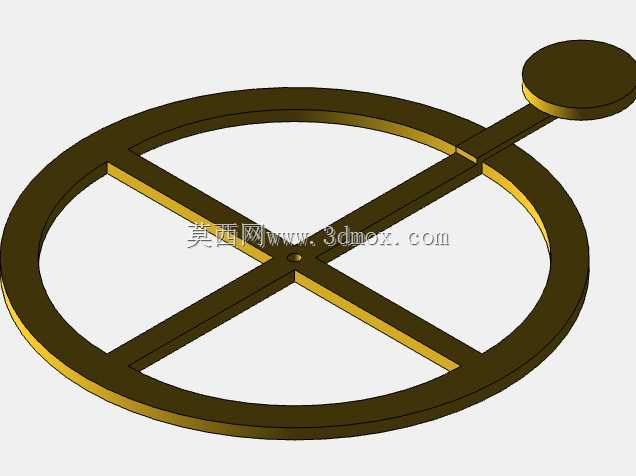

  每个十字轮组的轮缘位置都设置了可绕销轴自由摆动的重锤,重锤采用圆柱状实心金属结构,重心偏离轮组回转中心,当轮组随主轴旋转至不同角度位置时,重锤在重力作用下自然下摆,改变对应轮组的整体力矩分布:处于上升侧的重锤会向靠近主轴的方向收拢,减小该侧的力臂长度,降低抬升所需力矩;处于下降侧的重锤会向远离主轴的方向摆开,增大力臂长度,放大重力产生的旋转力矩,通过两侧持续的力矩差为主轴旋转提供动力。

  设计过程中需要重点控制各运动副的摩擦系数,所有铰接位置都采用小间隙配合的销轴结构,配合自润滑衬套减少摆动阻力,同时要精准计算每个重锤的质量与偏心距,保证四个轮组的力矩差能够抵消轴承摩擦、空气阻力带来的能量损耗,让装置可以在初始外力触发后维持较长时间的旋转状态。安装边界方面,底部支座采用L型折弯钢板结构,通过两个沉头孔可固定在水平实验台或展示台面上,整体安装占用平面尺寸约为200mm×120mm,装置总高度约280mm,旋转过程中轮组的最大回转半径为110mm,安装时需要预留周边至少50mm的安全间隙,避免旋转部件与周边物体发生干涉。

  支撑导轨的圆弧曲率需要与轮组的运动轨迹完全匹配,导轨与轮缘的间隙控制在0.5mm-1mm之间,既保证轮组可以沿导轨顺畅滑动,又不会出现过大的晃动间隙。这类演示结构不对外输出做功,仅用于原理展示,在建模过程中需要重点验证各重锤的摆动角度范围,避免重锤在摆动过程中与支撑导轨、相邻轮组发生碰撞,同时要做运动仿真验证力矩变化的连续性,避免出现力矩死点导致旋转中断。实际加工制作时,支撑件可采用铝合金材质阳极氧化处理,重锤采用黄铜或不锈钢材质提升质感,铰接销轴采用标准五金件即可降低加工成本,装配时需要调整各轮组的初始安装角度,保证四个轮组的相位差均匀分布,让力矩输出更加平稳,减少旋转过程中的转速波动。
