苏格兰轭开槽连杆往复运动机构

在需要实现旋转运动与直线往复运动精准转换的工业场景中，苏格兰轭机构是结构工程师选型时绕不开的经典方案，这类开槽连杆机构的应用覆盖了从流体输送、轻载冲压到计量泵驱动、自动化往复进给的多个细分领域，相比传统曲柄滑块结构，它的运动特性更适配对直线段运动匀速性有要求的工况。

这套机构的核心功能是完成两种基础运动形式的双向转换，既可以将曲柄端输入的连续旋转运动，转化为滑枕端的直线往复输出，也能反向将滑枕的直线推拉动作转化为曲柄的旋转输出，实际应用中多数场景以旋转输入、直线输出为主，比如小型计量泵的柱塞驱动、短行程往复送料机构、简易冲压装置的动力端，都能见到这类结构的身影。它的运动特性和普通曲柄滑块有明显区别：普通曲柄滑块的滑块运动速度随曲柄转角呈正弦规律变化，全程没有匀速段，而苏格兰轭机构的滑枕在行程中段能保持接近匀速的运动状态，冲击载荷更小，运动轨迹的直线度精度更容易控制，这也是它在对运动平稳性有要求的轻载工况下被优先选用的核心原因。

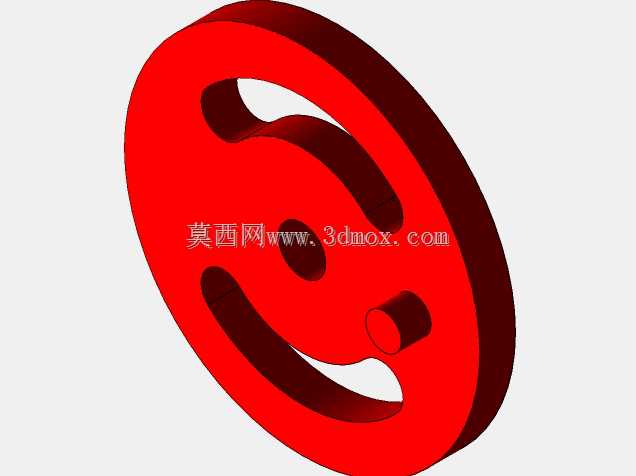

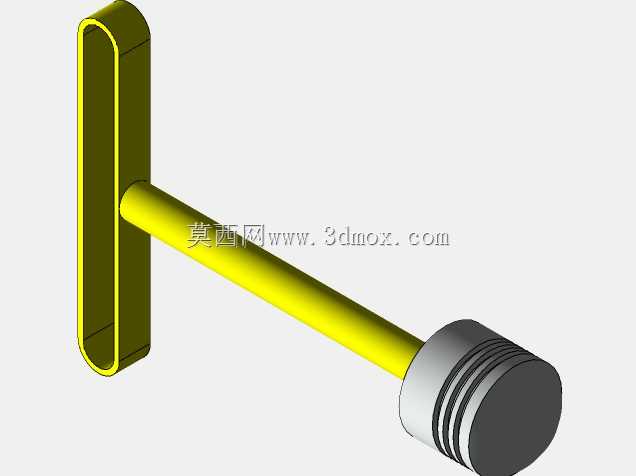

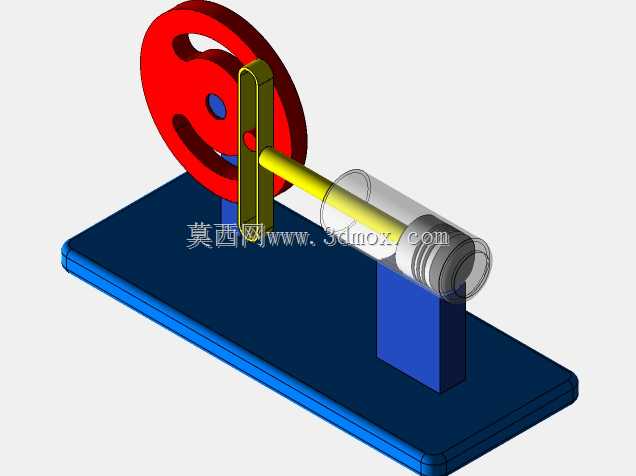

从设计思路来看，这套模型还原了苏格兰轭机构的核心组成：带偏心销的转盘作为曲柄输入端，竖直布置的轭架上开有通槽与偏心销配合，轭架与水平布置的滑杆刚性连接，滑杆通过支撑座做直线导向，整套机构固定在一体化安装底板上。设计时首先要确定的核心参数是曲柄偏心距，这个数值直接决定滑枕的往复行程，行程长度为偏心距的2倍，选型时需要根据实际工况的行程需求反推偏心距大小，同时要校核偏心销与轭架滑槽的接触强度，因为这对配合副是整套机构的主要受力点，轻载工况下可以采用滑动配合，转速较高的场景则需要在偏心销上加装滚针轴承降低摩擦磨损。

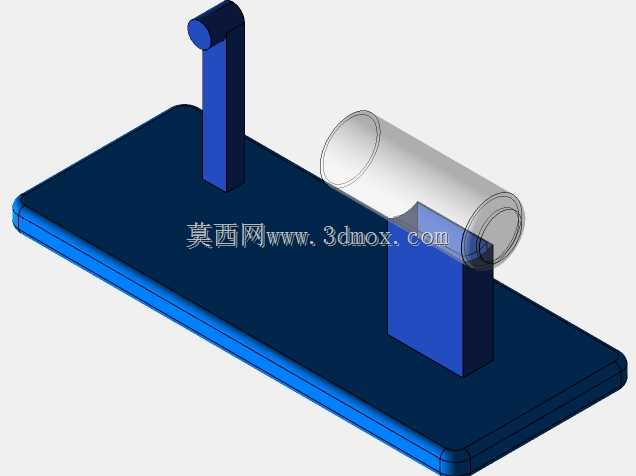

安装边界方面，这套机构的所有部件都集成在一块矩形安装底板上，底板上预留了对应部件的安装定位面：转盘组件通过竖直支撑座固定在底板一端，滑杆的导向支撑座固定在底板中部，两个支撑座的安装孔位需要保证同轴度，否则会出现滑杆运动卡滞、偏心销磨损加剧的问题。外形尺寸上，整套机构的长度方向尺寸由曲柄半径、滑杆长度、导向座长度共同决定，宽度方向尺寸以转盘直径为最大边界，高度方向则由支撑座高度、轭架高度叠加确定，实际安装时需要在转盘旋转半径外侧预留至少10mm的安全间隙，避免运动过程中与周边设备部件发生干涉。

细节设计上，轭架的滑槽宽度需要与偏心销直径做间隙配合，间隙量控制在0.02-0.05mm之间，间隙过大会导致运动换向时出现冲击空程，间隙过小则会增大摩擦阻力甚至出现卡滞；滑杆与导向座之间可以根据负载情况选择铜套滑动导向或者直线轴承导向，轻载低速场景用铜套即可满足需求，维护成本更低，高速场景则建议选用直线轴承降低摩擦损耗。另外，转盘的动平衡也需要做简单校核，尤其是转速超过300rpm的应用场景，需要在转盘上对应偏心销的对侧做减重处理，避免旋转时产生过大的振动传递到安装基座。

实际应用中，这类机构常被用于小型设备的动力端，比如实验室用的小型柱塞计量泵，通过苏格兰轭机构将电机的旋转运动转化为柱塞的往复运动，实现流体的精准计量输送；在小型自动化设备的往复送料工位，也可以用这套机构实现工件的短距离平稳推送，相比气缸驱动，它的往复行程固定，不需要额外的行程开关定位，运动一致性更好，也不存在气源波动导致的推力不稳定问题。需要注意的是，苏格兰轭机构的负载能力受偏心销与滑槽的接触强度限制，更适合轻载工况，重载场景下需要对偏心销、滑槽做强化处理，或者改用其他承载能力更强的运动转换机构。
