户外双位焊接结构秋千架设计

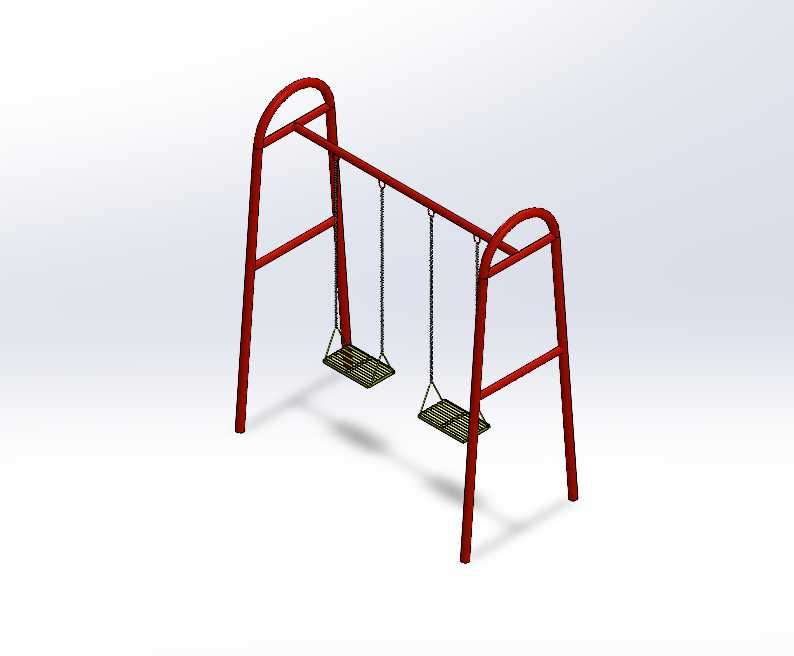

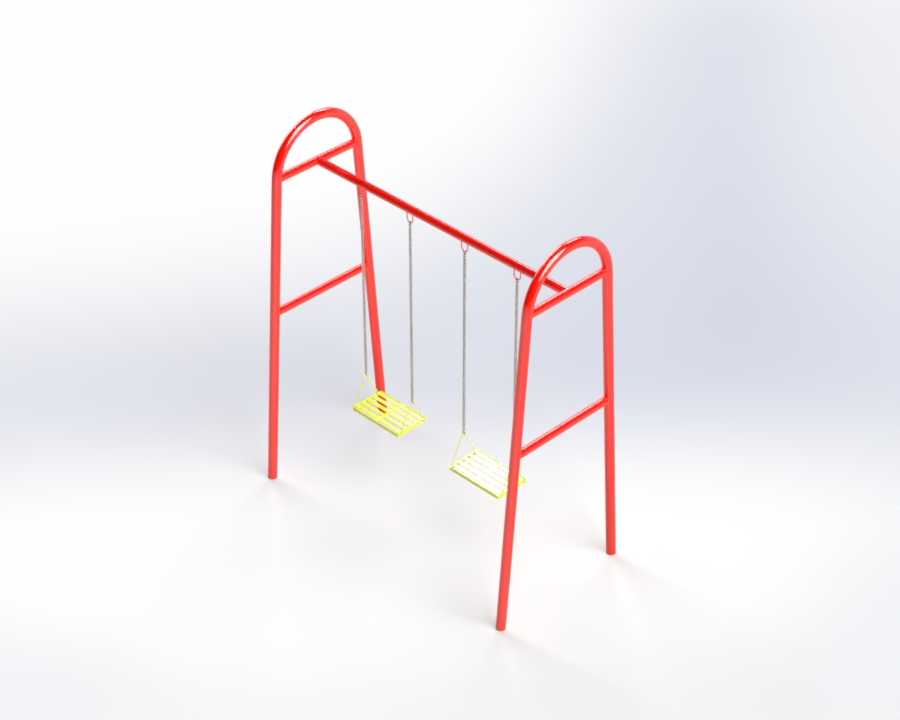

这款双位秋千架采用型材焊接成型的结构方案，主要面向社区公共活动区、校园户外游乐区、郊野休闲营地等场景布设，核心功能是为使用者提供稳定的双人秋千休闲承载结构，整体结构以等截面金属型材作为主受力构件，通过焊接拼合形成整体框架，无需额外复杂连接件即可完成主体装配。

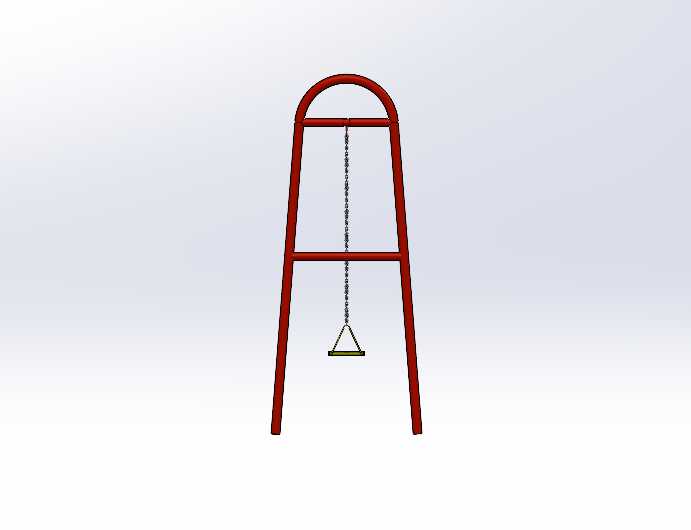

从结构受力逻辑来看，两侧的拱形立柱是主要的竖向承载部件，立柱底部做平直切边处理，安装时可直接与预埋钢板或硬化地面的膨胀螺栓点位对接，安装边界需保证地面平整度误差不超过5mm/㎡，避免框架受附加扭力导致焊缝开裂。顶部的横向连接梁同时承担两个秋千吊点的竖向荷载与摆动带来的水平交变荷载，设计时在横梁与立柱的连接位置增设了斜向支撑型材，将节点处的集中应力分散到立柱的整段型材上，避免长期摆动荷载下节点出现疲劳变形。

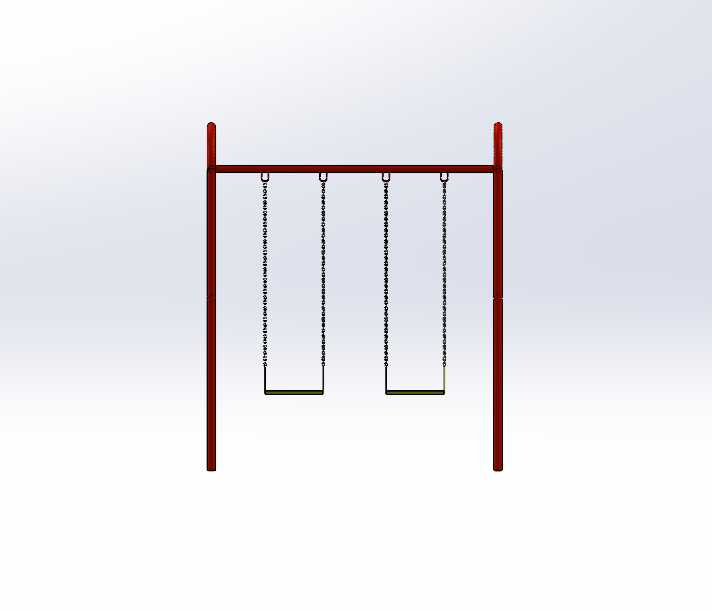

秋千的吊索采用柔性连接件与横梁下侧的吊耳结构连接，吊耳位置做了对称排布，两个吊点的中心间距控制在1.2m以上，保证两个座位同时使用时不会出现摆动干涉，每个座位的摆动行程范围内预留0.8m的侧向安全距离，避免使用过程中碰撞框架主体。座位部分采用格栅式金属踏板结构，相比整板结构重量更轻，同时排水性更好，适合户外露天布设，减少积水锈蚀的概率，格栅的间隙控制在12mm以内，避免使用过程中出现卡滞风险。

整个框架的焊接节点全部采用满焊工艺，焊后做打磨除锈与表面喷涂处理，涂层厚度满足户外使用的防腐蚀要求，所有型材的棱角位置都做了圆弧过渡处理，避免尖锐棱角带来的磕碰风险。从安装尺寸来看，整体框架的横向总长度约2.8m，纵向立柱中心间距约1.6m，框架总高度约2.2m，安装时需要在框架四周预留至少1.5m的安全活动空间，地面需做硬化处理，保证立柱底部的固定点承载力满足单点位不低于5kN的竖向荷载要求。

在结构设计过程中，优先考虑了户外长期使用的耐久性与维护便捷性，整体没有易损的复杂传动部件，日常仅需检查吊索的磨损情况与焊缝的开裂情况即可，不需要频繁更换零部件。框架的拱形顶部设计一方面提升了结构的侧向稳定性，相比直立柱结构能更好地抵抗侧向风荷载与摆动带来的水平冲击力，另一方面也避免了顶部直角结构的积水积尘问题，减少顶部锈蚀的概率。吊耳与横梁的连接位置采用了加强板焊接结构，吊耳的开孔做了光滑倒角处理，避免吊索反复摩擦出现断丝问题，吊索与吊耳的连接位置预留了足够的转动间隙，保证秋千摆动过程中吊索始终处于顺直受力状态，不会出现附加弯折应力。

座位的悬挂高度控制在0.4m左右，既保证使用者落座时脚部可以自然接触地面，也避免摆动过程中座位与地面发生剐蹭，座位的框架同样采用型材焊接结构，格栅踏板与座位框架采用点焊连接，焊点均匀分布在踏板四周，保证踏板的承载能力满足单人100kg的使用荷载要求。整个结构的型材选型全部采用等截面标准型材，不需要额外定制异形截面构件，加工时仅需按照定长切割型材后拼合焊接即可，加工工艺门槛低，适合批量生产制作，焊接完成后整体做表面喷涂处理，颜色可根据布设场景的需求调整，常规采用醒目的红色涂装，提升户外场景下的辨识度，避免人员误撞。

从实际使用的受力工况来看，结构设计时考虑了两个座位同时满荷载摆动的最不利工况，对横梁的抗弯强度、立柱的压弯稳定性、节点的焊缝强度都做了对应校核，保证在常规使用荷载下结构不会出现塑性变形，所有受力构件的安全系数都取到3倍以上，满足公共游乐设施的安全冗余要求。安装时立柱底部的固定点需要做防松处理，避免长期摆动振动导致固定螺栓松动，所有外露的螺栓端部都做了防护帽覆盖，避免螺栓锈蚀与尖锐端部划伤使用者。
