芬达斯特拉特型电吉他精细结构

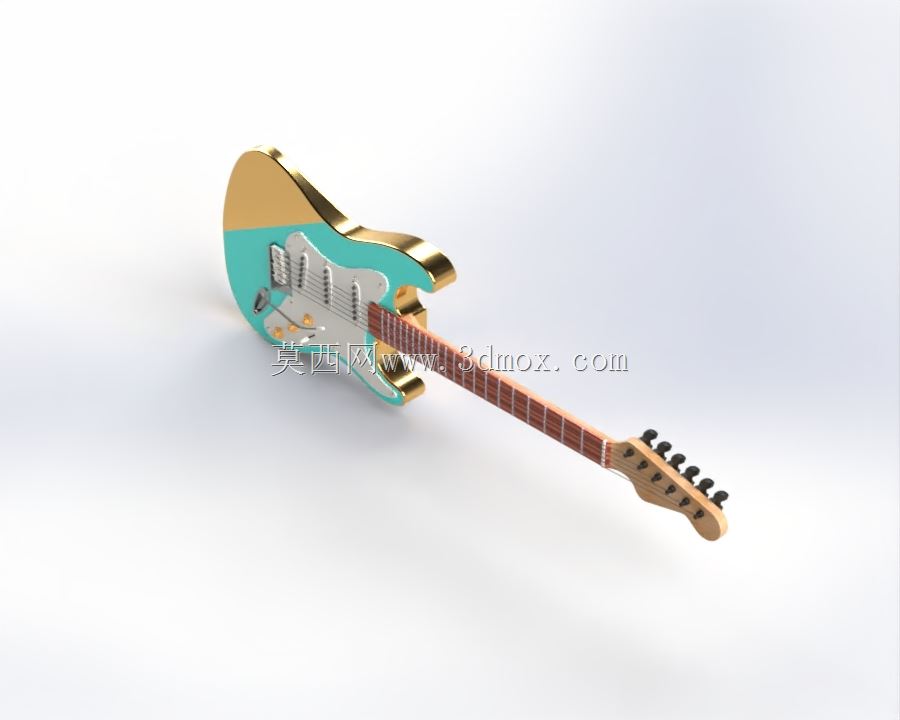

　　这套电吉他三维结构围绕经典实心电声吉他的装配关系展开，重点还原琴身轮廓、琴颈指板、六根琴弦、拾音器组、琴桥、旋钮、挡位开关与输出接口等部件的空间位置。建模时没有把吉他当作单纯外观摆件处理，而是按照实际乐器的功能分区拆解：琴身承担拾音、电路控制、握持和背带承载，琴颈承担按弦、音品定位和琴头调弦，金属件则负责振动传递、音高调节与信号输出。

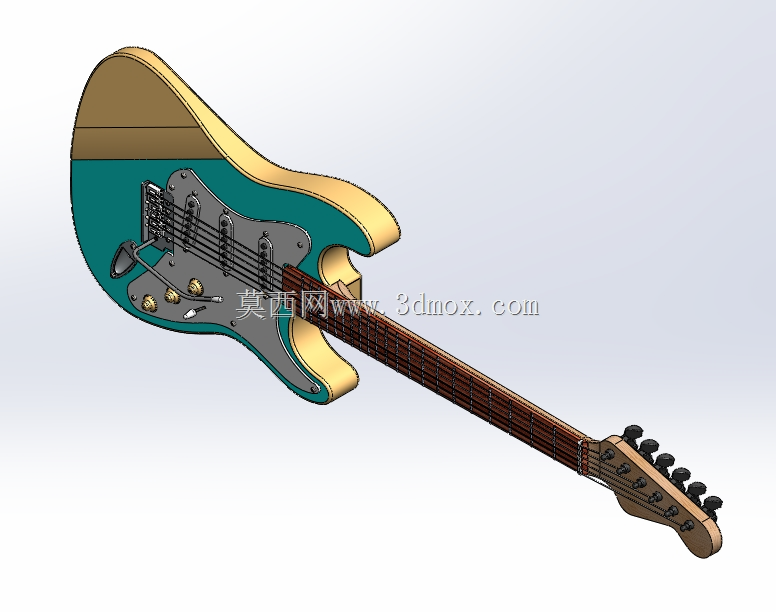

　　从使用场景看，这类结构可用于乐器产品开发、舞台道具设计、教学演示、文创产品衍生以及装配工艺校核。电吉他与原声吉他不同，琴体不需要依靠大容积共鸣箱放大弦振，而是通过拾音器把金属弦振动转化为电信号，因此琴身可以做成较薄的实心或半实心结构。模型中琴身保留了斯特拉特型号常见的双缺角轮廓，高把位演奏区域向内收窄，便于左手沿指板向上移动；前缘和背部的曲面并非单纯装饰，而是贴合演奏者胸腹与前臂的接触位置，减少长时间持琴时的压迫感。

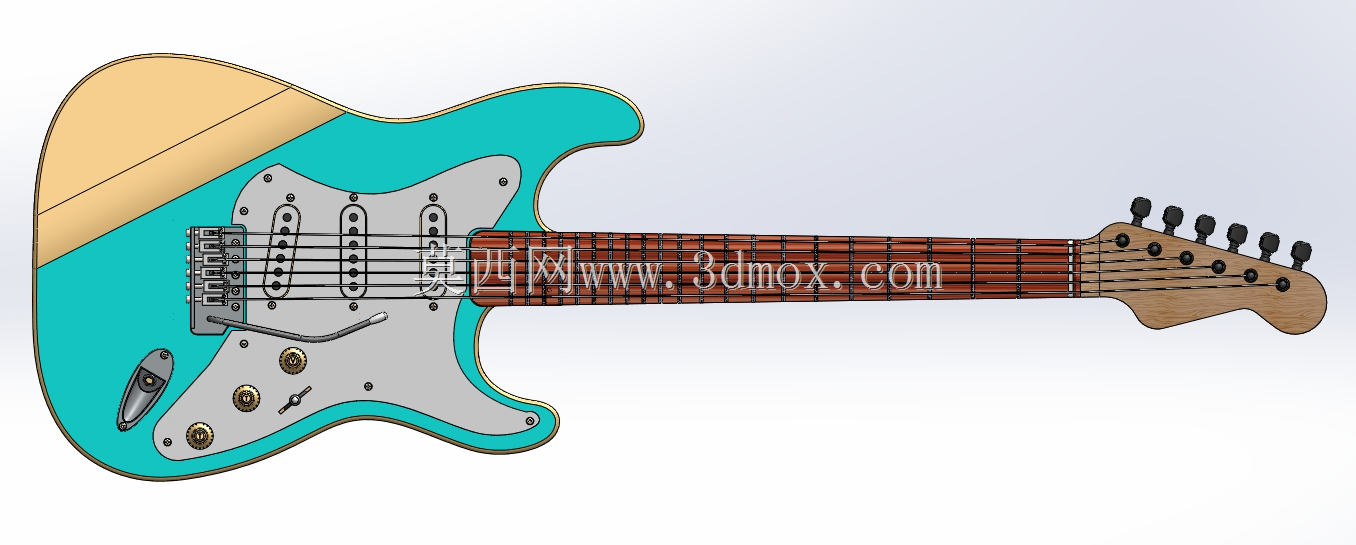

　　琴身正面的护板区域集中布置三个单线圈拾音器、音量旋钮、音色旋钮和五挡开关。拾音器沿琴弦方向分布在琴桥、中部和琴颈位置，不同位置捕捉到的弦振谐波比例不同：靠近琴桥处音色明亮、攻击感强，靠近琴颈处音色圆润、低频更丰满。控制旋钮与开关的布置需要避开右手拨弦区域，同时保证演奏中小指或指尖能够快速调节。输出接口布置在琴身下部边缘，便于连接线沿背带方向引出，减少插拔后对演奏动作的干涉。

　　琴桥部分是结构校核的重点。每根琴弦的张力通过琴桥和琴颈两端形成连续受力路径，琴桥拉弦板、弦鞍、调节螺钉与琴身埋入件需要保持明确的配合关系。弦鞍高度决定琴弦距指板的高度，前后位置则影响八度音准；建模时应保留各弦独立弦鞍的细微错位，而不是把六根弦简单排成完全等距直线。琴弦从琴桥出发，越过拾音器磁极、指板品丝，在琴枕处形成前段支撑，再延伸到琴头弦轴。琴头的六个弦轴保持单侧排列，穿弦孔与弦柱直径要与琴弦弯折半径相协调，过 sharp 的折角会增加调弦时的滑移和断弦风险。

　　琴颈与琴身的连接区域采用螺栓连接思路，颈踵插入琴身 pocket 后通过固定板锁紧。该区域对安装边界较敏感：琴颈插入深度、仰角和指板相对琴身的高度会共同决定弦高。若三维结构用于实际加工，需要在琴身 pocket、颈踵和连接板之间保留可调整垫片空间，以便后期通过砂磨或垫片修正琴颈角度。指板上的品丝按半音关系排列，品丝位置并非等间距，而是越靠近琴头间距越大、越靠近高把位间距越小；建模时若忽略这一规律，即使外观相似，也无法承担音准演示用途。

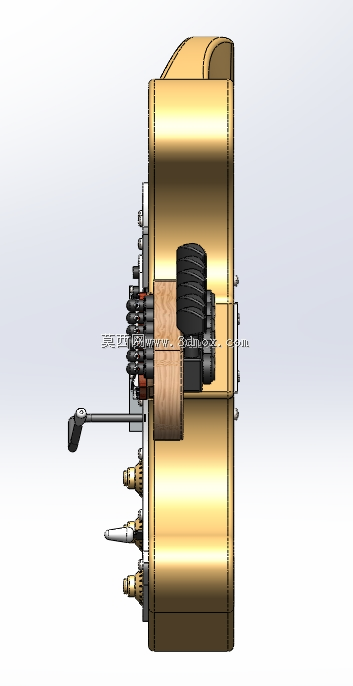

　　外形边界方面，电吉他整体呈细长不对称形态，琴身宽度主要集中在腰部和上下肩，琴颈向外延伸后总长度远大于普通手持设备。布置包装、内衬或展示支架时，不能只按琴身投影估算空间，还要计入琴头弦钮、输出插头、背带钉和控制旋钮的外凸量。琴身背部的弹簧仓用于容纳摇把系统的拉弦弹簧与平衡机构，仓体深度、盖板位置和弹簧挂钩角度都会影响颤音系统的回中稳定性。若模型用于支架设计，支撑点应避开琴颈薄弱区和旋钮突出区，优先在琴身下部背带钉与腰部轮廓附近形成稳定承托。

　　材质表达上，琴身可理解为木质基材加表面涂装，护板为薄板覆盖件，拾音器极片、琴桥、品丝、弦轴和螺钉承担金属功能，指板与琴颈则体现细长木质构件的受力特征。结构建模的价值不在于追求单一渲染效果，而在于把演奏动作、电路控制、弦张力路径和装配边界统一到同一模型中，使后续设计者能够检查旋钮干涉、琴弦间距、拾音器高度、琴颈连接和包装容纳等实际问题。
