标准六面点数式注塑骰子结构设计

日常接触的标准六面骰子，看似结构简单，实则在建模阶段需要兼顾成型工艺、使用手感、点数逻辑多重要求，并非简单绘制立方体后挖孔就能满足量产与使用需求。从结构逻辑来看，标准立方体骰子的核心设计基准是对面点数和为7，即1点对应6点、2点对应5点、3点对应4点，这个排布规则是行业通用标准，建模时需要先建立立方体的中心基准坐标系，将六个面的点位坐标逐一对应，避免出现点数排布错误导致产品报废。

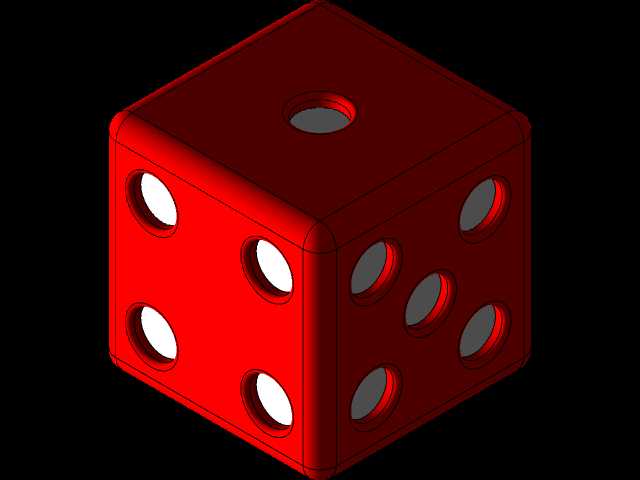

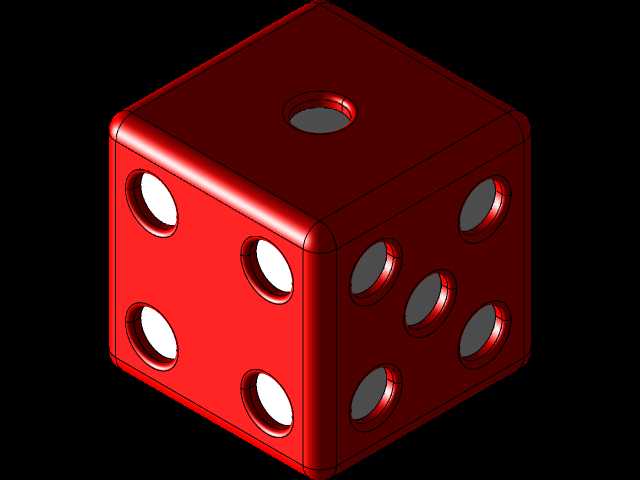

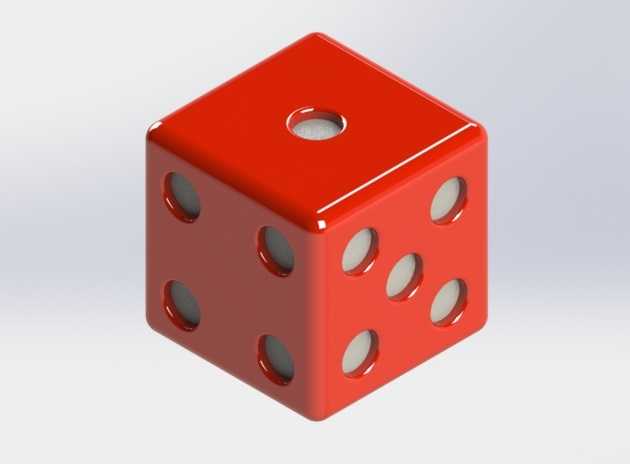

从外形尺寸来看，常规桌游用骰子边长多为12mm-16mm区间，边角采用R0.8-R1.5mm的圆角过渡，这个圆角参数并非随意设定：圆角过小会导致注塑成型时边角处应力集中，跌落时容易出现崩角破损，同时尖锐边角在使用过程中容易划伤桌面或使用者手部；圆角过大则会让骰子滚动时过于顺滑，停止时间过长影响使用节奏，且会压缩各面点数凹坑的布置空间，导致点数标识过小辨识度不足。建模时需要先完成立方体基体的倒圆角处理，再进行各面点数凹坑的特征绘制，避免先做凹坑再倒圆角导致凹坑边缘出现变形破面。

各面点数的凹坑设计是整个模型的核心细节，所有凹坑均采用半球形结构，凹坑深度控制在0.6mm-1mm区间，凹坑边缘做0.1mm的微小倒角，这个参数设计有多重考量：首先半球形凹坑在注塑脱模时不会出现倒扣结构，能够直接顶出脱模，不需要额外设计滑块抽芯结构，大幅简化模具结构降低制造成本；其次统一深度的凹坑能够保证六个面的重量差控制在极小范围内，避免因某一面凹坑过深导致重量偏轻，投掷时出现重心偏移影响公平性；凹坑边缘的微小倒角能够避免成型时出现飞边毛刺，后续不需要额外的人工修边工序，同时能够减少凹坑边缘的应力集中，长期使用不会出现凹坑边缘开裂的问题。

从应用场景来看，这类塑胶骰子除了常规桌游、棋牌娱乐使用外，在工业领域也有特定用途：部分自动化分拣设备的视觉检测工位会使用标准骰子作为视觉标定件，通过识别六个面的点数排布来校准视觉系统的空间定位精度，这就对骰子的尺寸精度、点数位置精度提出了更高要求，建模时所有凹坑的中心位置度公差需要控制在0.05mm以内，立方体相邻面的垂直度公差不超过0.03mm，才能满足视觉标定的精度需求。还有部分儿童益智类拼装玩具会将骰子作为配件使用，这类场景下骰子的边角圆角会适当加大到R2mm左右，避免儿童误食或磕碰受伤，建模时需要根据具体使用场景调整圆角与凹坑参数。

从建模思路来看，完成基体与凹坑特征后，还需要对模型进行壁厚与拔模检查，常规注塑骰子采用实心结构时不需要考虑壁厚问题，但如果是为了降低材料成本做空心结构，就需要保证各面壁厚均匀控制在1.5mm-2mm区间，避免注塑时出现缩痕、气泡等成型缺陷；拔模角度设置在0.5°-1°即可，因为骰子表面没有深腔结构，小角度拔模既能够保证顺利脱模，又不会影响立方体的尺寸精度，不会出现上下端面尺寸差过大导致骰子放置不稳的问题。另外需要注意各面点数凹坑的排布方向，要保证骰子任意放置时，朝上一面的点数都是正向可读的，不会出现点数倒置的情况，这就需要在建模时以中心坐标系为基准，逐一调整每个面凹坑的排布角度，比如2点、3点的凹坑连线需要与立方体的棱边呈45°夹角，6点的凹坑需要呈两列三行的规整排布，符合大众的视觉识别习惯。

在实际生产验证阶段，还需要通过重心模拟来校验结构合理性，将模型导入仿真软件后模拟不同角度投掷的滚动轨迹，确认重心位于立方体几何中心，不会出现某一面朝上概率明显偏高的情况；同时要做跌落仿真验证，从1m高度自由跌落至硬质地面时，边角处的最大应力不能超过塑胶材料的断裂强度，通常选用ABS或亚克力材料时，之前设定的圆角参数完全能够满足跌落强度要求，不需要额外增加加强结构。这类看似简单的小零件，每一处结构参数都对应着实际生产与使用的需求，没有多余的设计特征，也不能随意省略关键的工艺细节。
