全向移动平台用麦克纳姆轮结构设计

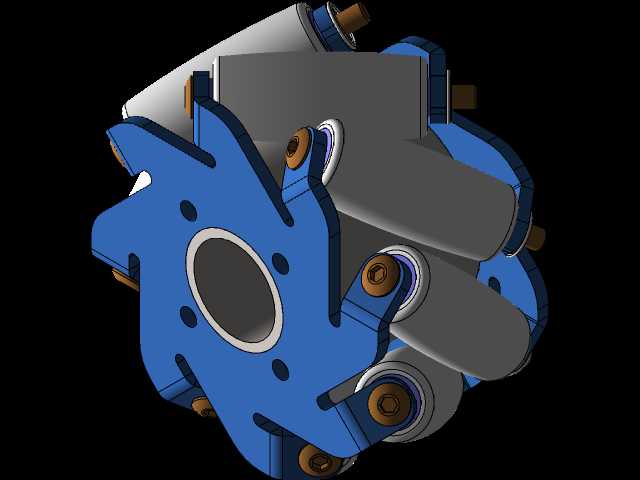

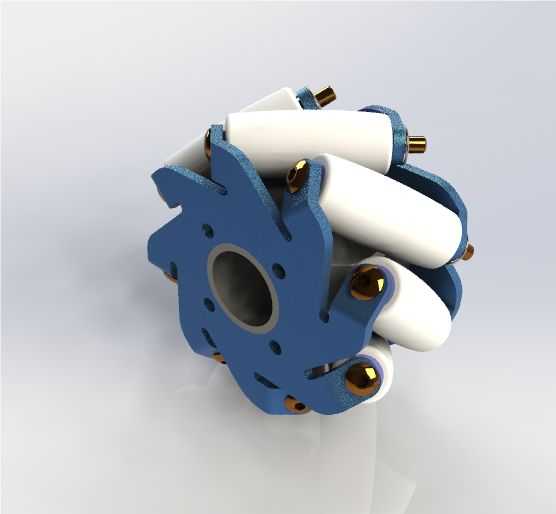

　　在窄通道作业的AGV、智能仓储转运车、狭小空间检修移动平台的设计中，常规转向轮受转弯半径限制，无法实现横向平移、原地自旋等动作，难以适配货架间隙仅余数十厘米的仓储场景、设备排布密集的产线转运需求，麦克纳姆轮正是为解决这类全向移动需求诞生的核心行走部件。这款麦克纳姆轮的设计围绕轮体承载与滚轮受力均匀性展开，轮辐采用多安装孔位的法兰式结构，中心通孔适配常规的驱动轴连接尺寸，周边均布的螺栓孔可直接与驱动轮毂、减速输出端法兰刚性连接，安装时无需额外设计转接法兰，能有效压缩行走机构的轴向安装空间，适配底盘高度受限的低矮型移动平台。

　　轮体周边排布的辊子采用45度偏置安装设计，每个辊子的旋转轴线与轮体主旋转轴呈固定夹角，辊子自身采用小阻力回转结构，辊子外圈的接触型面经过弧度修型，确保轮体转动过程中始终有至少三个辊子与地面保持接触，避免行走过程中出现颠簸、跳轮的问题，同时保证各个方向的分力能够平稳合成。从受力逻辑来看，当四个麦克纳姆轮按照标准布局安装在移动平台底盘四角时，通过调整各个轮子的转速差与转向，各个辊子与地面接触产生的摩擦力分力可以在平面内任意方向合成总驱动力，不需要额外设置转向机构就能实现平台的前后移动、横向平移、斜向移动、原地零半径回转等动作，尤其适合通道狭窄、需要频繁对位调整的作业场景，比如仓储区的料箱转运、产线边的物料精准对接、狭小舱室内的检修设备移动，都能依靠这种轮系的移动特性大幅降低场地空间要求。

　　设计过程中重点考虑了安装边界的适配性，轮体的轴向总厚度经过压缩，不会过度占用底盘侧面的安装空间，辊子的安装支架采用分体式锁紧结构，单个辊子磨损后可以单独拆卸更换，不需要整体拆解轮体，降低后期维护的成本。轮辐上的减重孔在保证结构强度的前提下降低了轮体自身的转动惯量，能减少驱动电机的启动负载，提升加减速过程的响应速度。辊子与轮架的连接部位采用耐磨衬套结构，长时间往复转动下也不会出现过大的配合间隙，避免行走过程中产生异响或者定位精度下降的问题。

　　在实际选型匹配时，需要结合平台的总载重、单轮承载能力、地面材质情况匹配对应的辊子外包材质，这款结构的轮体可以根据使用场景更换不同硬度的辊子外层，在平整环氧地坪的仓储场景可以选用稍硬的材质降低滚动阻力，在有轻微凹凸的工业地面可以选用带一定缓冲性能的材质，提升行走过程的平稳性。轮体与驱动轴的连接采用键槽加端面锁紧的方式，能够传递足够的驱动扭矩，避免急启急停时出现轮体与轴相对滑动的问题。整个轮组的装配公差经过合理分配，各个辊子的外轮廓形成的包络圆同轴度控制在合理范围内，确保轮体转动时各个辊子依次接触地面的过程平滑无冲击，不会因为单个辊子突出量过大造成局部受力过载，延长轮组的整体使用寿命。
