手动折叠雨伞内部支撑结构三维建模

　　日常使用的折叠伞具，核心支撑结构的合理性直接决定开合顺畅度、抗风性能与使用寿命，这套三维建模完整还原了直柄折叠伞从伞杆到伞骨的全部传动与支撑细节，可作为伞具结构优化、日用五金产品设计的参考依据。从实际应用场景来看，这类伞具广泛覆盖日常出行、户外通勤、应急遮雨等场景，不同使用场景对结构的强度、重量、折叠后尺寸要求差异明显，比如高频通勤使用的伞具需要控制整体重量在300g以内，折叠后长度不超过28cm，可轻松放入通勤包侧袋；而户外抗风款则需要适当增加伞骨截面尺寸，优化支撑肋的受力角度，在6级风力工况下不会出现伞骨外翻断裂的问题。这套模型在设计时优先还原了伞杆的多级伸缩定位结构，伞杆采用薄壁金属管逐级嵌套的方案，每一节管材的配合间隙控制在0.1mm以内，既保证伸缩过程无卡滞，又不会出现径向晃动量过大的问题，中棒位置的定位弹片采用弹性不锈钢材质，开合到位时可自动卡入对应定位孔，实现开伞与收伞状态的位置锁定，弹片的翘起高度经过反复校核，既保证按压力度在15N以内符合人体操作习惯，又不会因为长期反复按压出现塑性变形失效。

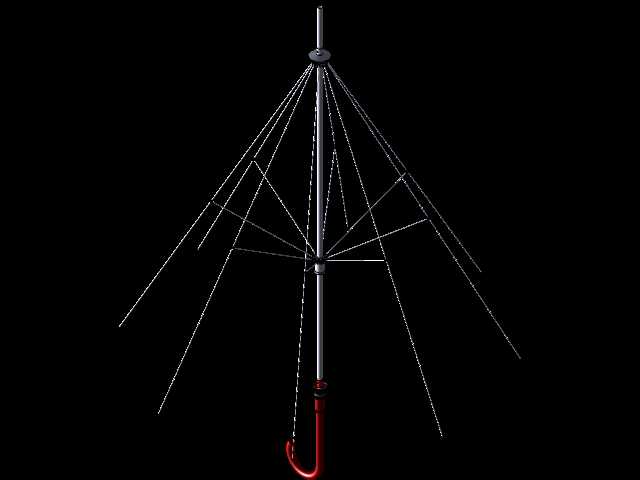

　　伞骨部分采用多连杆铰接结构，主支撑骨、辅助支撑肋与伞杆上的滑动滑套形成完整的平面连杆机构，当滑套沿伞杆向上滑动至定位位置时，多组伞骨同步向外展开形成支撑骨架，伞面铺设在伞骨外侧即可形成完整的遮雨覆盖面；收伞时滑套向下滑动，伞骨在连杆带动下同步向内收拢，贴合在伞杆外侧，大幅缩小收纳体积。建模过程中对每一处铰接点的转动间隙都做了还原，铰接销轴与孔的配合采用间隙配合，保证伞骨开合过程中转动灵活无死点，同时每根伞骨的长度比例、铰接点位置都经过运动仿真校核，确保开合全程无运动干涉，不会出现某根伞骨卡滞导致整体无法开合的问题。从安装边界来看，伞杆底部的手柄握持段直径设置为28mm，符合成年人手部握持的人机工程尺寸，手柄与最下节伞杆采用过盈配合加粘接的固定方式，可承受100N的轴向拉力不会脱落；伞顶的固定帽与最上节伞杆采用螺纹连接，压紧伞面顶部的固定位，同时做圆弧过渡处理避免尖锐棱角划伤伞面或使用者。伞骨末端的伞珠位置做了圆弧收头设计，既可以固定伞面边缘，又不会因为尖锐端头造成安全隐患。

　　整套结构的受力传递路径清晰，开伞状态下伞面承受的风荷载会通过伞骨传递至滑套与伞杆，最终传递至握持的手柄位置，每一处连杆的受力角度都经过优化，将斜向的风荷载转化为杆系的轴向拉压力，充分利用金属材料轴向受力强度高的特性，在尽量减小杆件截面尺寸、控制整体重量的前提下，提升整体结构的抗变形能力。针对日常使用中容易出现的滑套卡顿问题，建模时还原了滑套内侧的减磨衬套结构，衬套采用低摩擦系数的耐磨材质，与伞杆外壁接触，长期滑动也不会出现过度磨损导致的间隙变大问题。

　　另外，伞杆上的开伞弹簧安装位也做了精准还原，弹簧的线径、节距、自由长度都匹配实际开伞所需的推力，保证按压开伞按钮时弹簧可推动滑套快速上行完成开伞动作，同时弹簧的压缩行程与伞杆的伸缩行程完全匹配，不会出现弹簧压并或拉伸过量的问题。对于结构设计从业者来说，这套模型可以直观理解多连杆机构在小型日用品上的应用逻辑，掌握薄壁杆件嵌套配合、小载荷铰接结构的设计要点，也可以在此基础上调整伞骨数量、杆件截面尺寸、伸缩节数，衍生出适配不同使用需求的伞具结构方案，比如三折伞、五折超短伞的结构优化，都可以在这套基础结构的建模逻辑上进行参数调整，大幅缩短同类产品的开发建模周期。
