280×160嵌入式金属箱用杆状手柄结构

在演出设备、工业储运、专业音响这类需要频繁移动箱体的场景里，嵌入式杆柄的实用性远高于外凸式把手——外凸把手不仅会在堆叠运输时剐蹭相邻箱体，还容易在磕碰中变形失效，而嵌入式结构能完全收进箱体安装面以内，既不占用外部堆叠空间，也能避免外力直接冲击受力结构。这款280×160规格的杆柄，就是针对中型尺寸的专业音箱、航空储运箱设计的受力构件，整体采用金属板材一体成型，适配需要承重15-25kg箱体的搬运需求。

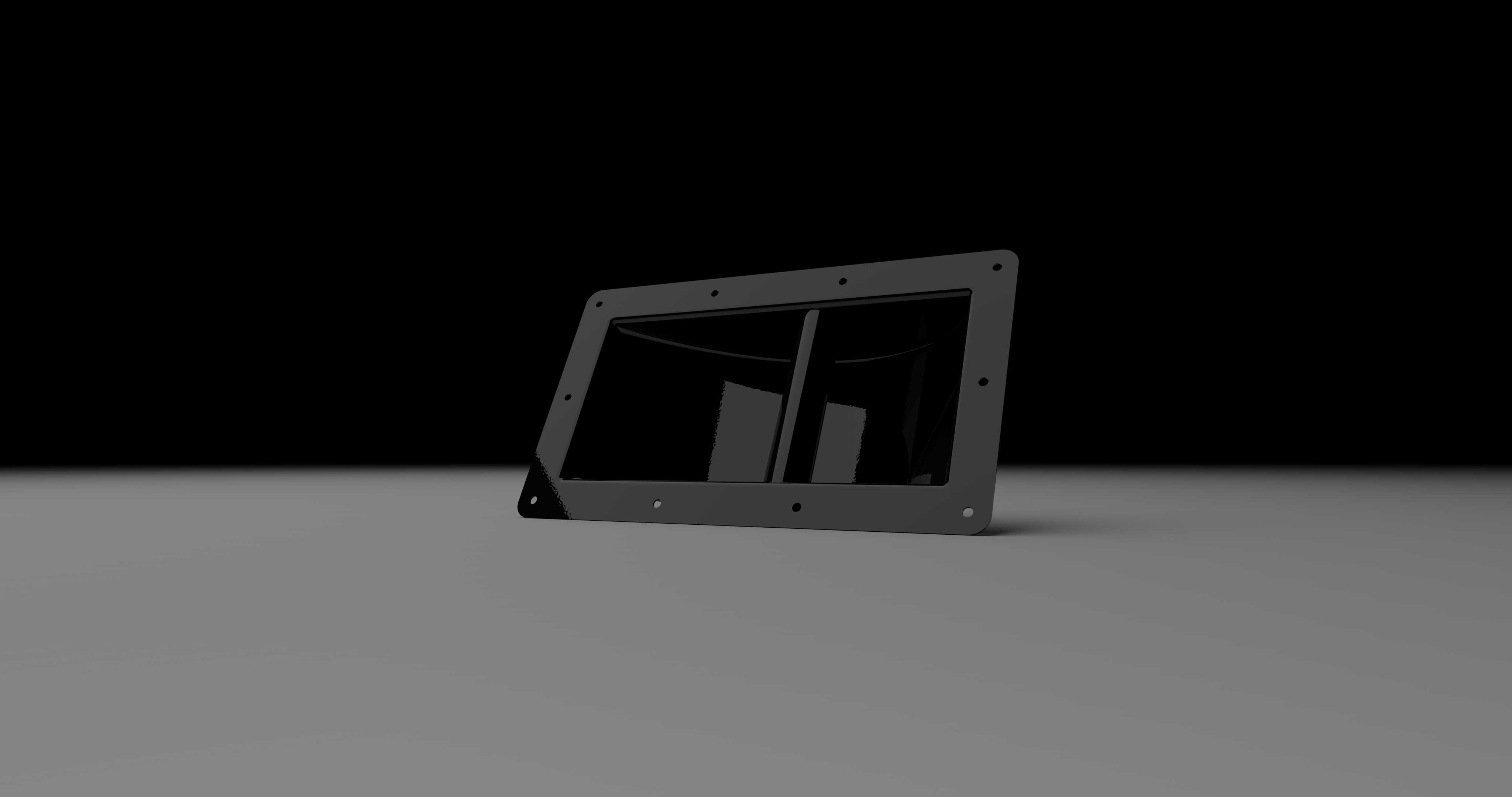

从安装边界来看，这款杆柄的法兰安装面外轮廓尺寸为280mm×160mm，法兰边沿均匀分布8个安装孔，孔位距法兰外沿的边距统一为8mm，安装时只需在箱体面板上开出对应尺寸的沉腔与过孔，即可通过螺栓或拉铆钉完成固定，沉腔深度需要匹配柄体的凹陷深度，保证安装后法兰面与箱体外表面完全齐平，没有突出结构。柄体的凹陷深度为75mm，这个尺寸是经过人机工程校核的：成年男性四指并拢的厚度约为20-25mm，凹陷空间预留了足够的握持余量，搬运时手掌可以完全探入腔体内握住横向加强杆，发力时不会出现硌手或者滑脱的问题。

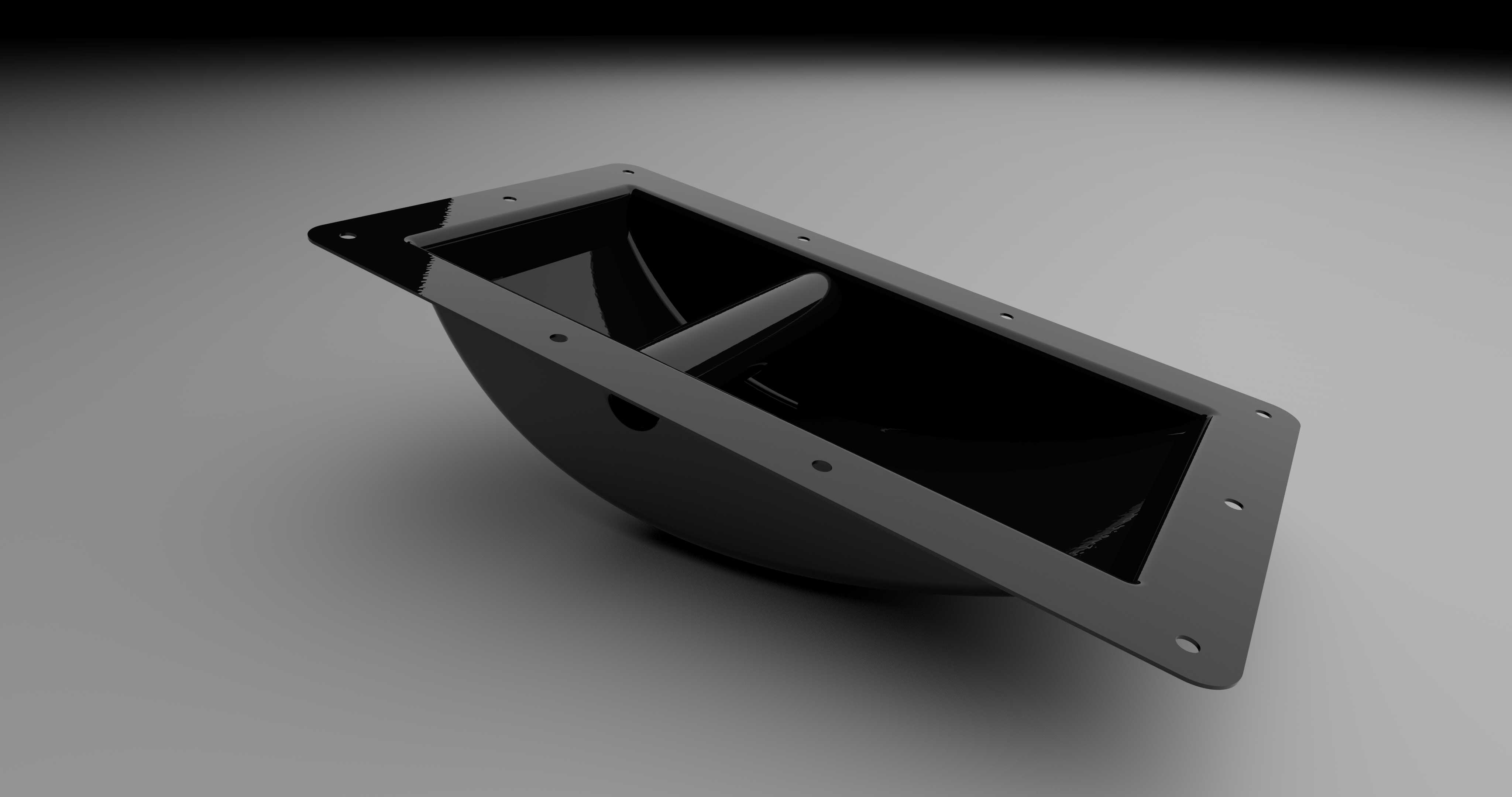

结构设计上，这款杆柄没有采用分体焊接的结构，而是用整块金属板通过冲压、拉伸工艺一体成型，腔体内的横向杆是在板材拉伸阶段直接压出的加强筋结构，既承担握持时的受力，也能提升整个柄体的结构刚性，避免长期承重后法兰面出现翘曲变形。法兰边沿做了1mm的翻边处理，安装时翻边可以嵌入箱体面板的预开槽内，既可以定位安装位置，也能分散握持时的受力，避免安装孔处的板材因为应力集中出现开裂。柄体的半球形凹陷曲面做了圆滑过渡，没有尖锐棱角，搬运时即使手掌与腔体内壁接触，也不会被划伤，同时曲面结构也能提升柄体的抗冲击能力，当箱体侧面受到撞击时，曲面可以分散冲击力，避免柄体出现凹陷变形。

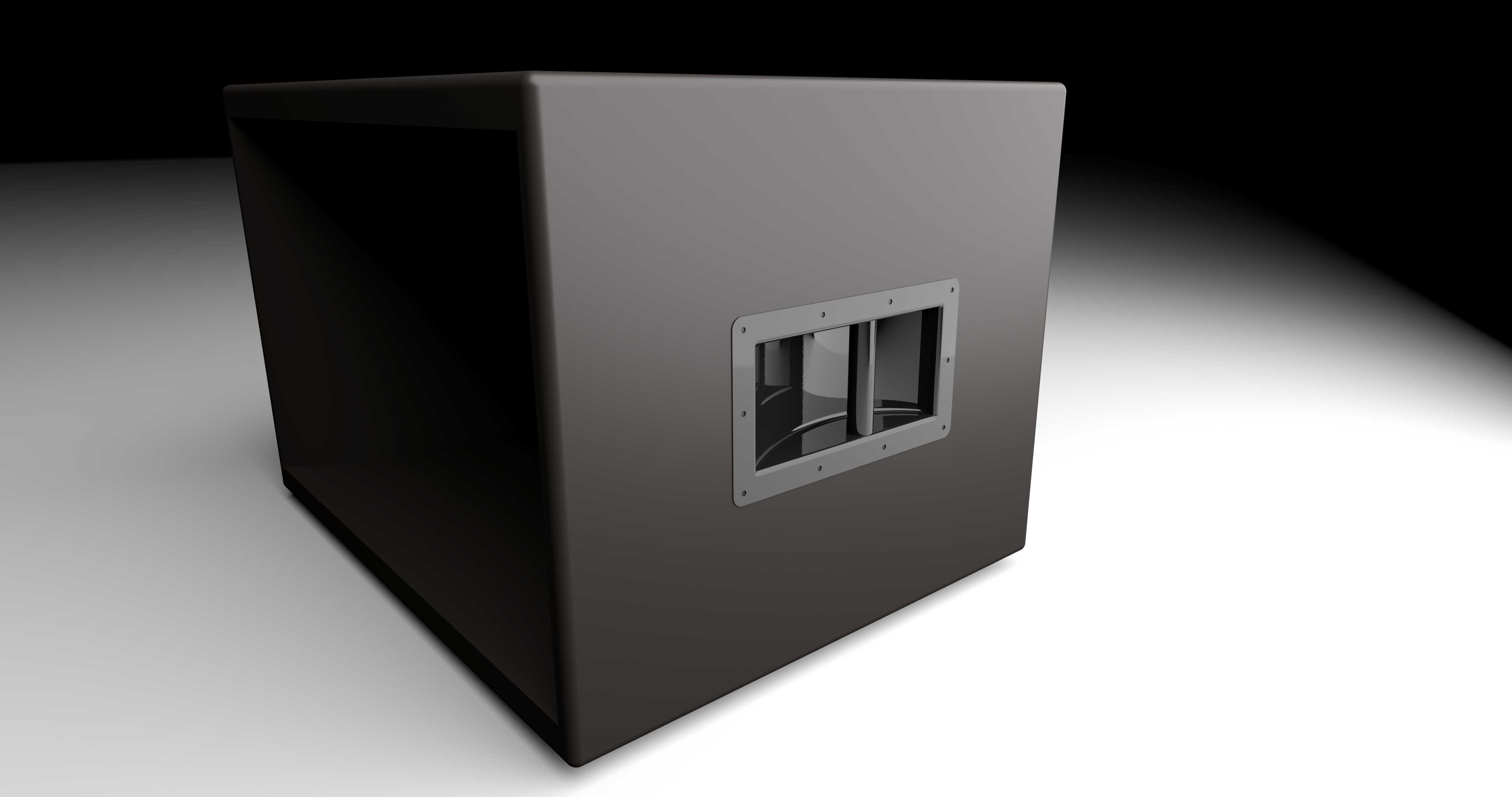

实际应用中，这类杆柄除了用于专业音箱、航空设备箱之外，也可以适配中型尺寸的工具储运箱、移动检测设备外箱，只要箱体面板厚度在5-15mm之间，都可以通过调整沉腔深度完成安装。需要注意的是，安装时法兰面与箱体面板之间需要加装薄橡胶密封垫，既可以避免金属与箱体板材硬接触产生异响，也能在户外使用时阻挡雨水、灰尘从安装缝隙进入箱体内部。柄体的受力核心是腔体内的横向加强杆，经过承重测试，单只手柄可以承受30kg的静拉力不会出现永久变形，完全满足中型箱体双人搬运或者单人侧提的受力需求。

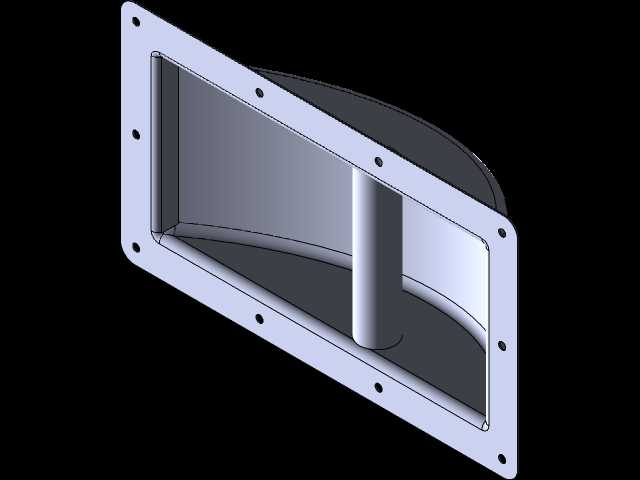

从建模逻辑来看，绘制这款杆柄时需要先确定法兰面的安装轮廓与孔位分布，再通过曲面拉伸做出半球形的凹陷腔体，之后在腔体内部压出横向的加强杆结构，最后对所有锐边做倒圆角处理，避免应力集中。建模时需要特别注意安装孔的位置公差，孔位中心距的偏差需要控制在±0.2mm以内，否则安装时会出现孔位不对齐的问题，法兰面的平面度也需要控制在0.1mm以内，保证安装后与箱体表面完全贴合，不会出现缝隙。另外，柄体的板材厚度为2mm，建模时需要统一壁厚，避免出现局部壁厚过薄影响结构强度的问题，所有折弯处的内R角需要匹配板材厚度，设置为2mm，保证冲压成型时不会出现板材开裂的问题。
