铰接式销式机械关节连接结构

在需要传递轴向拉载荷同时允许小幅角位移的传动链路里，这类销式铰接关节是非常常见的连接件，日常在阀门操作机构、仪器仪表连杆组、轻工设备的拉杆传动结构里都能见到它的身影。不同于刚性轴连接完全锁死两个被连接件的相对位置，这类关节的核心作用是在两根承受拉伸应变的圆柱拉杆之间，预留小范围的角度摆动余量，避免传动过程中因为安装同轴度误差、机架受力微变形、运动轨迹偏差产生的附加弯曲应力，直接作用在拉杆或者驱动端部件上，造成杆件疲劳断裂或者驱动端卡滞。

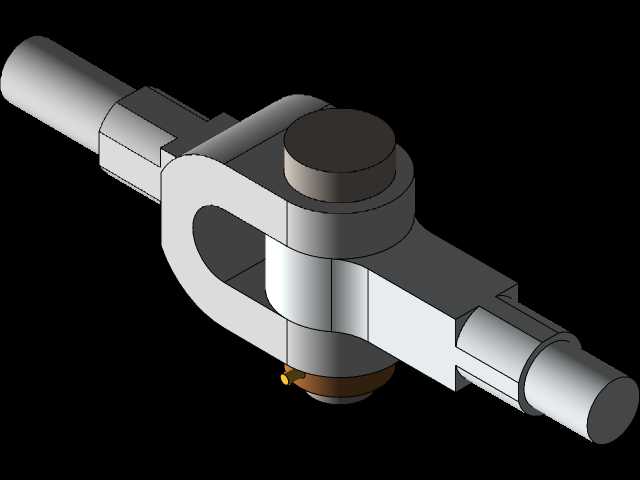

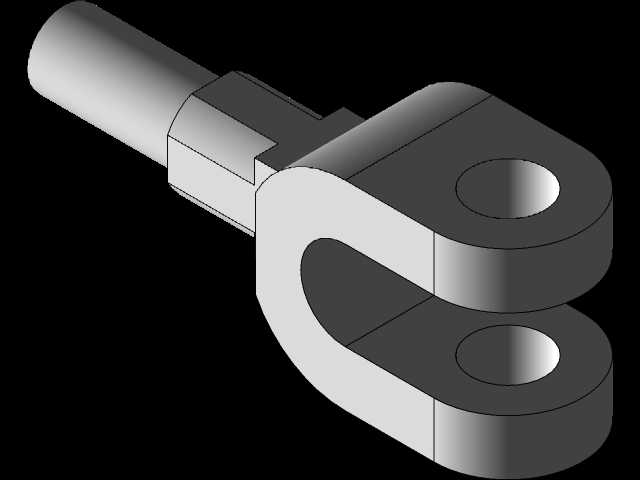

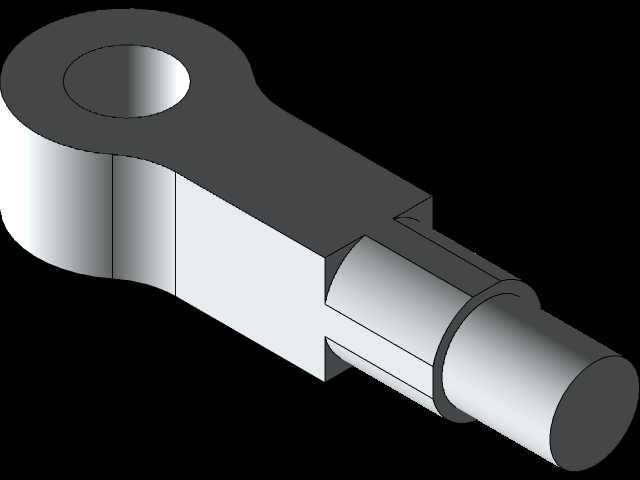

从结构设计逻辑来看，整个关节采用分体式组装思路，主体是U型叉形架体，叉架的两个平行支耳上加工同轴的销孔，用来穿装铰接销轴，销轴的另一端加工成带外螺纹或者光轴的连接端，和其中一根拉杆完成固连；叉架的另一端延伸出同轴的圆柱连接轴，用来和另一根拉杆对接。销轴和叉架支耳的配合间隙控制在H8/f7的区间，既保证销轴转动时没有明显的旷量，又不会因为配合过紧出现转动卡涩的问题；销轴端部设置限位结构，防止传动过程中销轴从支耳孔内窜出脱落，部分工况下还会在销轴和支耳的接触面加装耐磨衬套，降低长期摆动产生的磨损量，延长部件的维护周期。

安装边界上，这类关节的径向尺寸主要由叉架的支耳间距、销轴直径决定，轴向尺寸则要算上两端连接轴的插入深度，选型时首先要匹配两端拉杆的轴径，保证连接部位的抗拉强度满足传动链路的最大载荷要求，其次要核算关节的允许摆角范围，确保实际运行中杆件的最大偏角不会超过关节的摆动极限，避免出现结构硬接触别死的情况。不同于大载荷工况使用的万向联轴器，这类关节的摆动角度通常控制在±5°以内，只用来补偿微小的位置偏差，不支持大角度的动力传递，因此结构更紧凑，整体重量更轻，适合安装空间局促、载荷中等的仪表连杆、阀门驱动杆这类场景。

实际建模过程中，需要重点关注几个配合面的形位公差：叉架两个支耳的销孔同轴度要控制在0.02mm以内，避免销轴穿装后出现别劲；两端连接轴的轴线和铰接销轴的轴线要保证空间垂直，垂直度公差不超过0.03mm，防止安装后拉杆出现附加的侧向力；销轴的端面和支耳外侧要预留0.1-0.2mm的间隙，避免温度变化导致零件热胀后销轴转动受阻。这类零件的材质通常选用45号钢调质处理，表面做发黑防锈处理，有耐腐蚀要求的工况也会选用304不锈钢加工，接触摩擦面根据耐磨需求可以做淬火处理提升表面硬度。在装配环节，铰接部位通常会涂抹少量润滑脂，降低摆动时的摩擦阻力，同时阻隔灰尘水汽进入配合间隙，减少磨粒磨损的概率。

很多刚接触结构设计的工程师容易在这类小零件上踩坑，要么把配合间隙留得过大，导致传动过程中空程量太大，控制精度达不到要求；要么把间隙留得过小，加工误差累积后销轴完全转不动，失去铰接补偿的作用。还有的设计会忽略销轴的轴向限位，只靠配合摩擦力固定销轴，设备运行一段时间后销轴窜出，直接导致传动链路失效。这类关节虽然结构简单，但是在整个传动系统里起到的是应力释放的关键作用，一旦失效往往会导致整个阀门或者仪表机构无法正常动作，因此设计时的细节考量一点都不能少。
