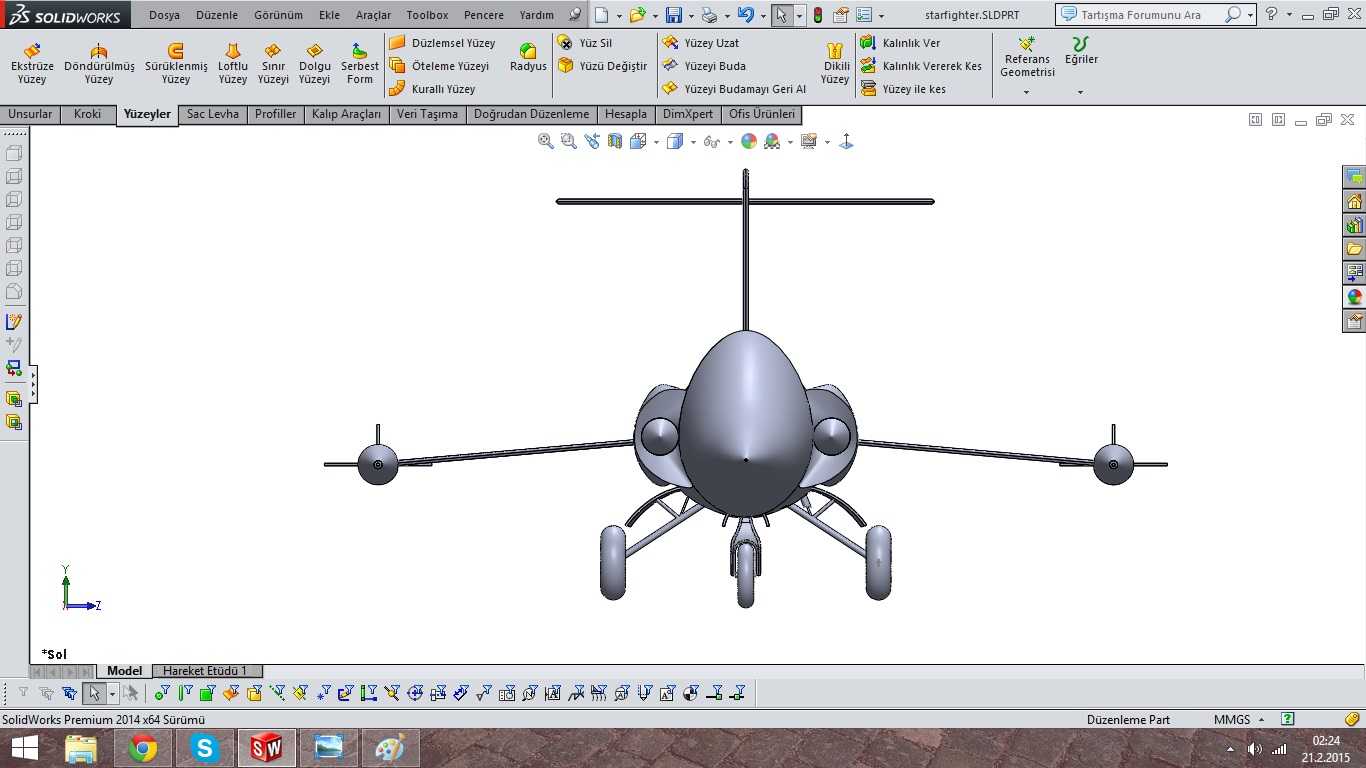

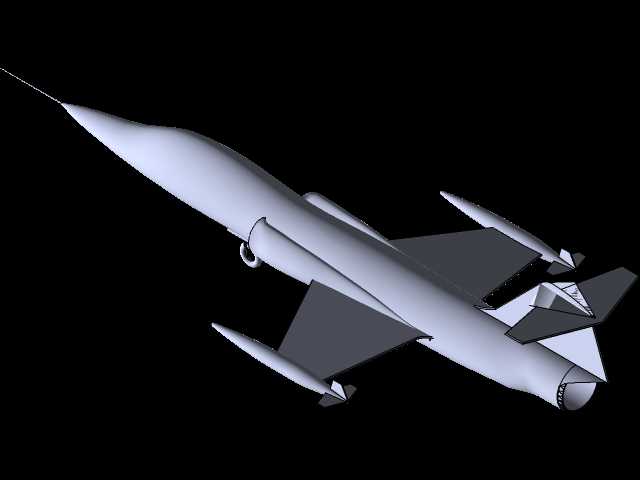

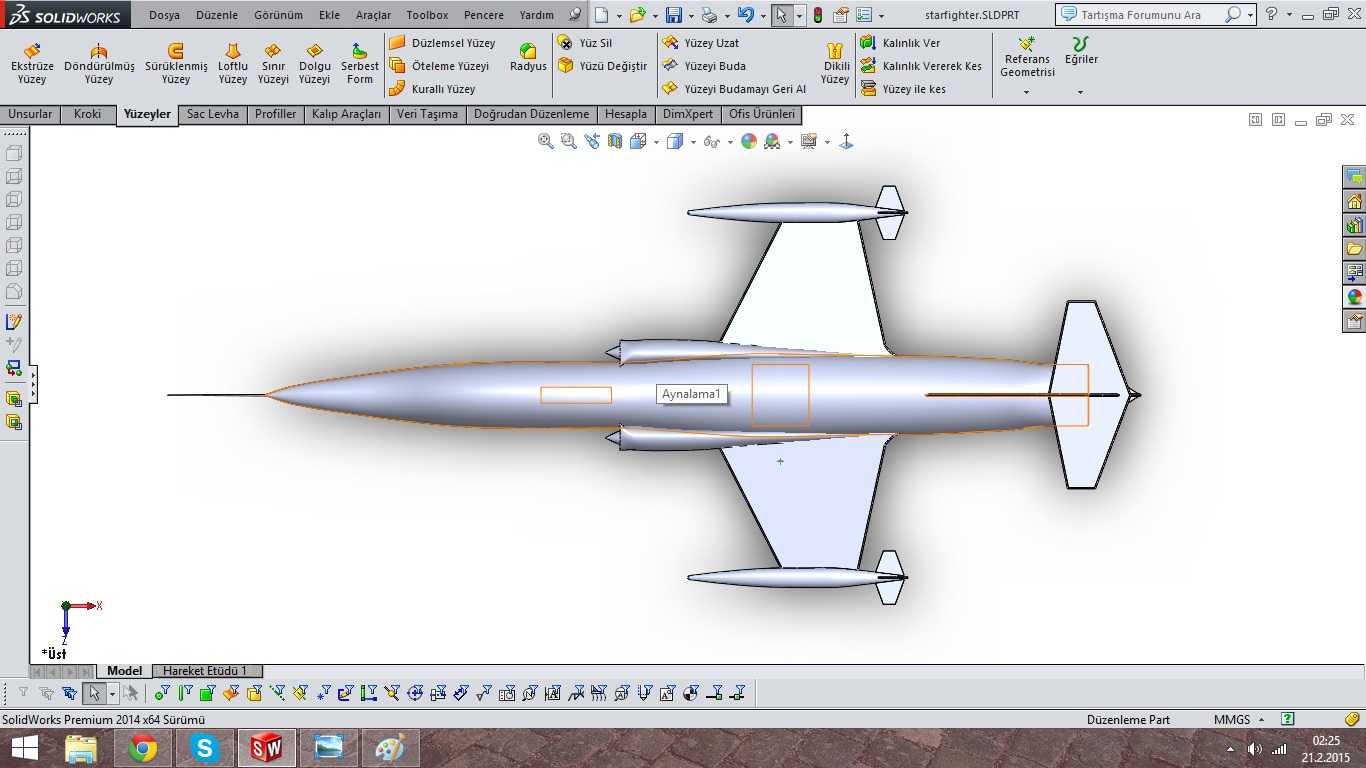

F-104星式战斗机三维数字结构模型

　　从产品功能特性来看，该机型最突出的设计特征是采用了小展弦比的梯形薄机翼，机翼前缘半径极小，这种翼型设计能够在高速飞行状态下大幅降低激波阻力，让战机可以在两万米以上的高空实现两倍声速的飞行性能，匹配大推力涡喷发动机的推力输出，能够在接到空情警报后快速爬升至作战高度，对来袭的敌方空中目标实施高速拦截。但这种翼型设计也带来了低速飞行阶段升力不足的问题，因此模型还原的机身结构中，配套了全动式平尾与高效的襟翼操纵机构，在起降与低速机动阶段通过调整翼面角度补偿升力，同时机身采用了严格的面积律修型设计，整个机身中段呈现明显的收腰造型，能够有效降低跨声速飞行阶段的阻力增量，让战机在突破声障时的姿态更加稳定。该模型还原的F-104星式战斗机，是第二代喷气式超声速战机的典型代表，其结构设计逻辑完全围绕高空高速截击的核心作战需求展开，在航空装备发展历程中有着鲜明的技术特征。从实际应用场景来看，这类战机最初列装于一线防空作战部队，承担要地防空截击、前线制空争夺的任务，后续衍生的多用途改型也可承担近距对地支援、战术侦察等拓展任务，其结构设计的取舍完全服务于特定时期的作战定位。

　　从设计思路的还原来看，模型完整呈现了该机型的机身结构布局：机头位置预留了机载雷达与航电设备的安装舱段，尖锐的机头锥除了容纳雷达天线，还能在高速飞行时提前劈开气流，降低头部阻力；机身两侧设置了半圆形进气道，进气道内部的调节结构也做了简化还原，能够根据不同飞行速度调整进气量，匹配发动机在不同工况下的进气需求；机身中段设置了整体式油箱舱段，同时预留了武器挂载的结构接口，机翼下的挂点可挂载副油箱与近距空空导弹，机身腹部的挂点可挂载航炮吊舱或对地攻击弹药；机身后段与发动机舱段采用一体化承力结构设计，垂尾采用了大面积的后掠设计，保证高速飞行阶段的航向稳定性，垂尾根部预留了减速伞舱的安装位置，能够在战机降落滑跑阶段快速降低滑跑速度，缩短对跑道长度的要求。

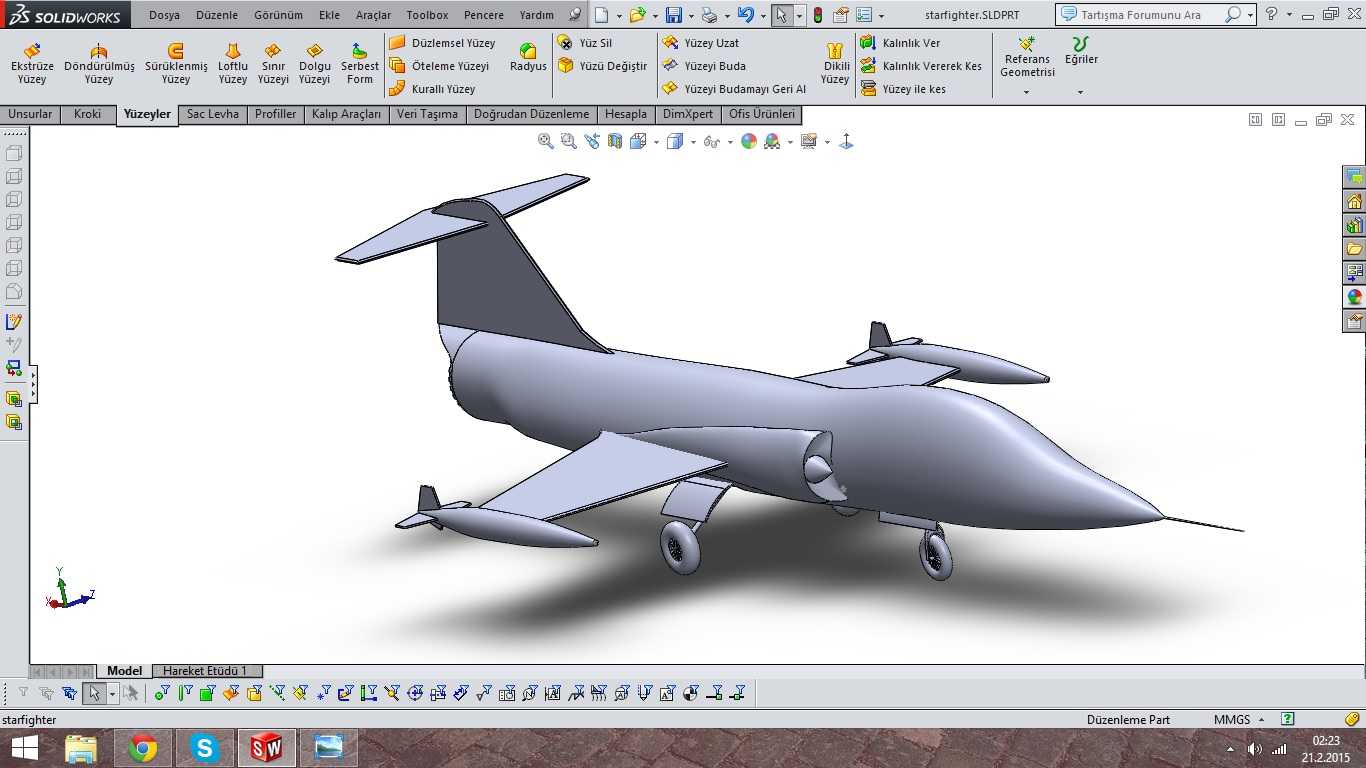

　　起落架部分采用了前三点式起落架布局，前起落架为双轮结构，布置在座舱下方位置，主起落架为单轮结构，收纳于机身中部的起落架舱内，这种起落架布局能够在高速滑跑阶段提供更好的方向稳定性，同时起落架的收放机构、减震支柱的结构都做了等比例还原，能够直观呈现战机地面滑跑与起降阶段的结构受力逻辑。尾翼部分的全动平尾布置在垂尾下方的机身两侧，这种低置平尾的设计能够避免机翼下洗气流对平尾操纵效率的干扰，在大迎角飞行状态下依然能够保证足够的操纵力矩，提升战机的机动响应速度。从外形尺寸与安装边界来看，该模型严格按照实机的尺寸比例进行还原，整机长度与翼展的比例完全匹配实机参数，机身最大直径、垂尾高度、起落架轮距等关键尺寸都符合实机的结构边界，在用于航空科普展示、结构教学场景时，能够准确呈现该机型的整体布局特征；如果用于仿真模拟场景，该模型的结构预留了足够的改装空间，可在航电舱、发动机舱、武器挂点位置加装对应的功能模块，不需要对整体外形结构做大幅度修改。

　　在建模过程中，所有曲面都采用了连续的G2曲面过渡，机身表面的蒙皮接缝、口盖位置都做了细节还原，既保证了外形的准确度，也避免了过多细碎特征导致的模型冗余，在结构设计学习场景中，可通过拆解模型的机身、机翼、尾翼、起落架等独立部件，理解高速喷气式战机的结构分区设计逻辑，掌握不同功能舱段的布局取舍思路，比如为了平衡高速性能与起降性能，在翼型选择、操纵面设计、机身修型上做出的结构妥协，这些设计逻辑对于理解第二代喷气式战机的技术发展路径有着实际的参考价值。
