固定翼滑翔机航空结构三维设计方案

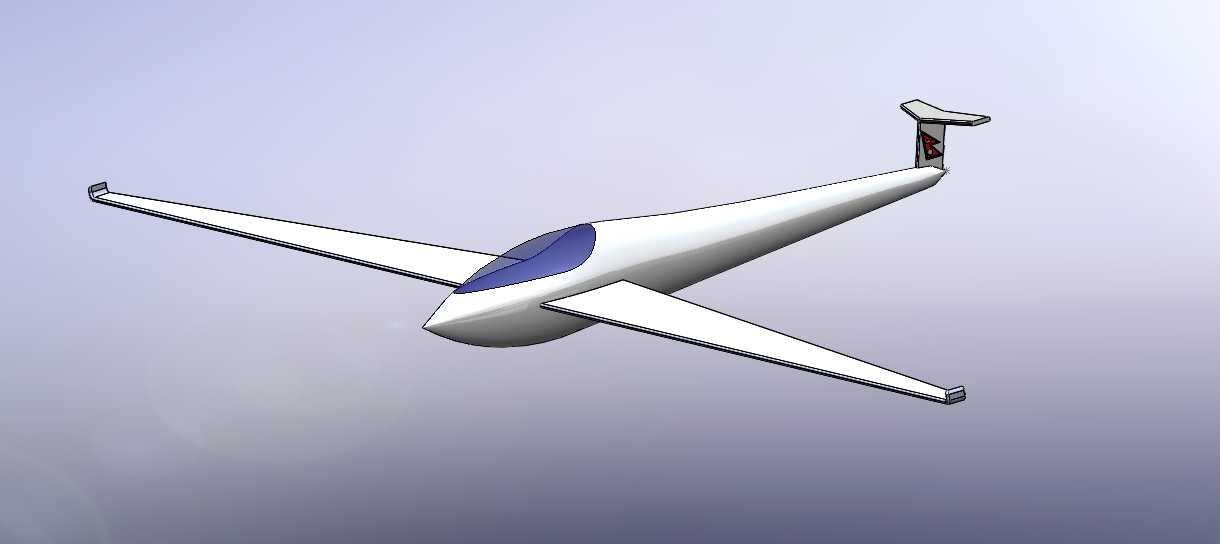

在轻型航空器研发、航空科普教学以及航模设计验证领域，固定翼滑翔机的结构设计始终是气动效率与结构强度平衡的典型研究载体。本次呈现的滑翔机结构设计，核心围绕无动力滑翔场景下的长航时飞行需求展开，整体采用上单翼布局，这种布局形式能够最大化降低机身对机翼下洗气流的干扰，同时提升整机的横侧稳定性，尤其适合无动力滑翔阶段的姿态保持，减少飞行员或飞控系统的修正频次。

从实际应用场景来看，该结构既可以作为轻型载人滑翔机的缩比验证模型，用于前期气动性能的风洞模拟与飞行姿态验证，也可直接作为大尺寸航模的生产设计依据，适配航空科普赛事、户外航模运动的使用需求，同时也能作为航空类专业教学的具象化案例，帮助学习者理解固定翼航空器的升力分布、重心配平逻辑。

设计过程中首先对机翼构型做了针对性优化，采用大展弦比梯形直翼设计，翼型选用低阻层流翼型，机翼前缘做了圆滑过渡处理，避免尖锐棱角带来的气流分离，翼尖设置了小尺寸端板结构，能够有效削弱翼尖涡流的强度，降低诱导阻力，这一设计直接关系到滑翔比的提升，是无动力滑翔设备最核心的性能指标之一。机翼与机身的连接位置经过重心配平计算，确保整机重心位于机翼平均气动弦长的30%位置附近，兼顾滑翔阶段的静稳定性与操纵响应灵敏度，避免出现头重导致的俯冲趋势或是头轻导致的失速风险。

机身部分采用流线型纺锤体构型，截面从机头位置的类圆形逐步过渡到中段的椭圆形，再收窄至尾段的细圆形，整个机身曲面做了G2连续处理，最大限度降低压差阻力。座舱区域采用一体化曲面透明舱盖设计，舱盖与机身蒙皮的衔接处做了齐平处理，没有突出的结构台阶，避免在高速滑翔过程中产生局部紊流。机身内部预留了标准的设备安装空间，对于载人验证场景可适配座椅、操纵连杆、飞控传感器的安装，对于航模场景则可直接放置电池、接收机、舵机等动力与控制组件，安装边界经过尺寸校核，常规航模配套的标准尺寸设备均可直接装入，无需额外修改机身结构。

尾翼部分采用常规T型尾翼布局，水平尾翼安装在垂直尾翼的顶端，这种布局能够让水平尾翼避开机翼下洗气流的直接影响，在大迎角滑翔状态下依然能保持足够的操纵效率，避免出现尾翼失速导致的姿态失控。垂直尾翼后缘设置了方向舵操纵面，水平尾翼后缘设置了升降舵操纵面，机翼后缘外侧预留了副翼操纵面的安装位置，所有操纵面的偏转角度范围都经过配平计算，升降舵上下偏转角度控制在±25度，副翼偏转角度控制在±18度，方向舵左右偏转角度控制在±30度，既保证足够的操纵力矩，也避免偏转角度过大带来的额外阻力甚至结构应力集中。

结构强度方面，整机的蒙皮厚度、翼梁位置、机身隔框的排布都按照轻型航空器的载荷标准做了匹配设计，机翼内部设置了主翼梁与辅助翼梁，主翼梁承受飞行过程中的大部分升力弯矩，辅助翼梁用于维持机翼的翼型精度，机身内部每隔150mm设置一处环形隔框，隔框与纵向长桁连接形成整体承力结构，能够承受滑翔过程中遇到的紊流冲击、着陆时的冲击载荷，不会出现结构变形或是翼面颤振的问题。起落部分采用机腹滑橇设计，没有突出的起落架结构，进一步降低整机的寄生阻力，滑橇的弧度经过优化，能够在草地、硬化铺装场地完成平稳着陆，滑橇与机身的连接位置设置了缓冲结构，可吸收着陆时的垂直冲击载荷，避免冲击直接传递到机身主结构造成损伤。

整个设计的外形尺寸按照1:5的缩比验证规格设定，翼展长度控制在2.5米，机身长度1.1米，机高0.28米，整体尺寸既满足户外飞行的场地适配要求，也便于加工制作与运输收纳，所有曲面结构都可通过常规的复合材料铺层工艺或是3D打印工艺实现加工，没有复杂的内凹结构或是无法脱模的构型，具备很高的实际可制造性。在气动性能层面，经过初步的流场模拟验证，该构型在迎角4度时升阻比达到最优值，滑翔比可达到28:1，能够在无动力状态下借助热气流完成长距离滑翔，完全匹配轻型滑翔机的性能设计目标。
