摩托车前轮轮毂轮胎制动盘总成结构设计

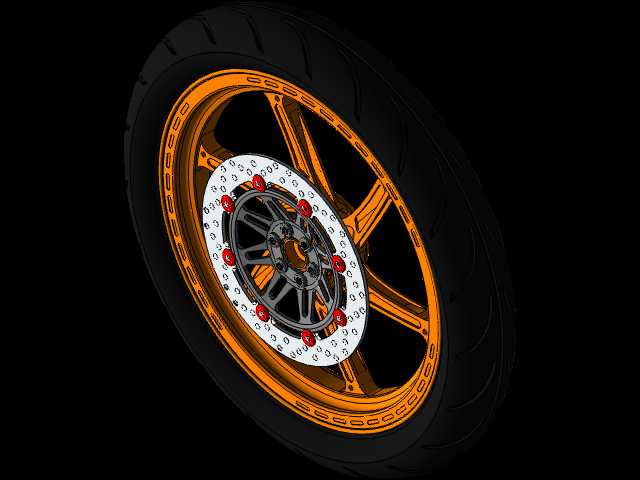

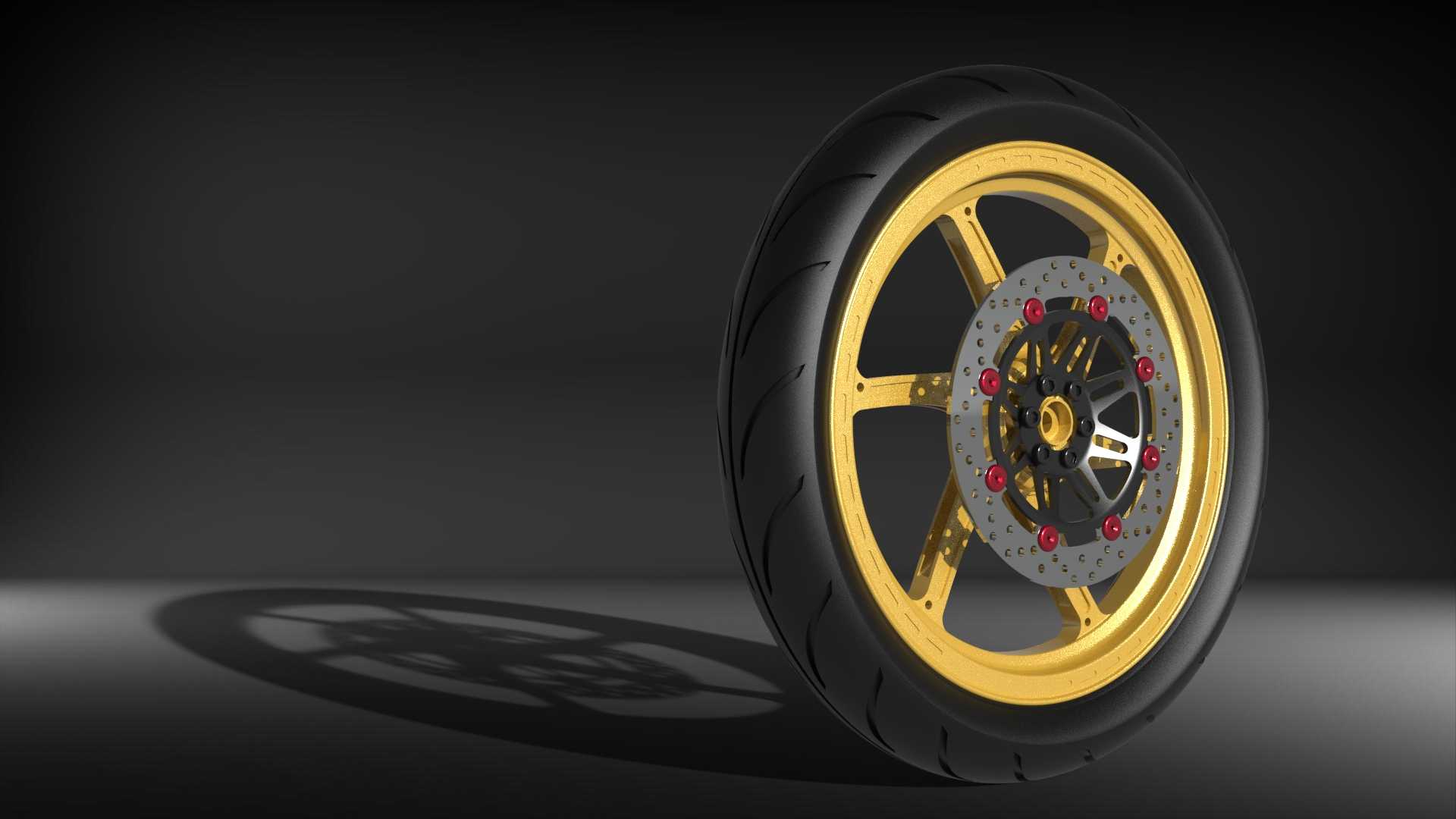

　　这套摩托车行走轮组件的三维结构，覆盖了日常通勤、休闲摩托前桥装配的绝大多数适配场景，不管是跨骑式街车的前轮位安装，还是小排量踏板车的后轮位适配，都能通过调整轮辋宽度、辐条安装孔位完成参数匹配，日常作业中做摩托改装方案验证、行走系统受力仿真、配套零部件干涉检查的时候，这类精准的三维结构能省去大量现场测绘的时间成本。从实际使用功能来看，整个组件承担了整车承重、行驶缓冲、制动减速三个核心功能：外层的橡胶轮胎通过胎面花纹提供不同路面下的抓附力，胎体内部的帘布层结构可以过滤路面颠簸带来的小幅冲击，避免刚性冲击直接传递到车架；中间的金色轮毂作为核心承载结构，既要把轮胎受到的地面反力均匀传递到前轮轴，还要为制动盘提供稳定的安装基准，保证刹车过程中制动盘不会出现偏摆抖动；内侧的钻孔制动盘配合浮动连接结构，能在连续制动产生高温的时候预留热膨胀余量，避免刹车盘受热变形导致制动力衰减。

　　做这套结构设计的时候，首先要考虑的是安装边界的匹配度：轮辋的直径要和所选轮胎的内径完全契合，轮辋的挡边高度要符合轮胎胎圈的安装尺寸，避免充气后胎圈脱出；轮毂中心的轴承安装孔位同轴度公差要控制在合理范围内，不然装车后车轮转动会出现径向跳动，高速行驶时容易引发车把抖动；轮辐的分布采用五辐对称结构，不是单纯为了视觉效果，而是在保证足够抗弯、抗扭强度的前提下，尽可能减少轮毂自身重量，降低非簧载质量，提升整车的操控响应性；制动盘的安装孔采用节圆直径统一的布局，能适配市面上多数同规格的单活塞、双活塞刹车卡钳，不需要额外做转接码设计。

　　实际建模过程中，轮胎部分要还原胎面的排水槽、胎侧的加强筋结构，做运动仿真的时候可以模拟轮胎在不同胎压下的形变状态，验证轮胎与前挡泥板、前减震套筒之间的安全间隙，避免转向打满或者减震压缩到极限的时候出现轮胎剐蹭；轮毂部分要区分开轮辋的安装槽、辐条的过渡圆角、中心轴孔的定位台阶，每个安装面的配合公差都要符合摩托车零部件的装配规范，比如轴承位采用过盈配合，制动盘安装面采用平面度较高的精加工基准，保证制动时的摩擦力均匀分布；制动盘上的通风钻孔不是装饰结构，一方面可以在制动时带走摩擦产生的热量，另一方面可以刮除刹车片表面磨下的粉尘，避免粉尘在刹车片与盘片之间堆积导致制动异响。

　　很多刚接触摩托结构设计的工程师容易忽略轮辋与轮胎的匹配细节，比如轮辋的气门嘴孔位要避开辐条的遮挡位置，方便后期充气时连接气嘴；轮毂上的动平衡配重块安装位要预留足够的平面空间，方便后期装配时做动平衡校正，避免车轮高速转动时产生离心振动。这套结构的外形尺寸按照常规17寸摩托前轮的参数设计，轮辋宽度适配110/70规格的真空胎，中心轴孔直径匹配常规30mm直径的前轮轴，制动盘的外径为260mm，安装节圆直径为100mm，五个安装孔均匀分布，和多数同排量摩托的前减震安装距完全匹配，不需要额外调整车架或者减震的安装位置就能直接适配。在做受力分析的时候，轮辐的过渡位置做了圆弧加强处理，避免应力集中导致轮毂在过坑、重载的时候出现辐条断裂的问题；轮辋的卷边结构采用标准的摩托车轮辋轮廓，保证轮胎胎圈安装到位后能完全卡入轮辋的锁止槽内，即使轮胎出现小幅漏气也不会直接从轮辋上脱落，提升行驶安全性。
