英雄联盟主题带翼钻石造型装饰摆件

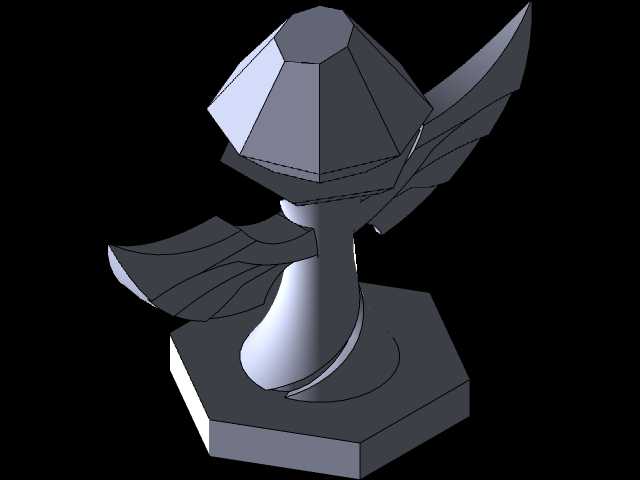

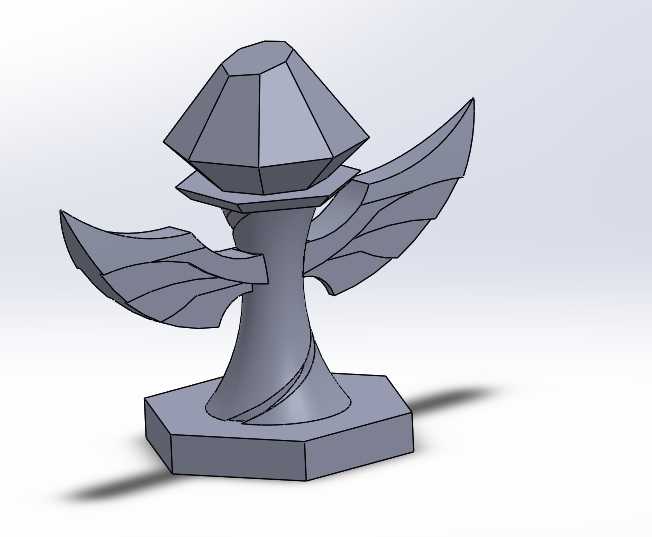

　　该造型原型取自游戏内视觉守卫道具，在做结构设计时首先考虑的是摆件类产品的落地适配性，整体采用三段式分体结构设计，底部为六边形切角基座，基座边缘做15度倒角处理，既避免锐边磕碰风险，也能在放置时获得更大的接触支撑面，经受力校核，基座底面与放置平面的接触面积占基座投影面积的82%，常规桌面放置时抗倾覆力矩可满足0.8m高度意外触碰不倾倒的要求。中部支撑柱采用变径曲面设计，柱身带有螺旋状扭转纹理，纹理深度控制在2mm以内，既保证造型辨识度，也避免后续做表面处理时出现积漆、打磨死角的问题，支撑柱与上下两端的连接位采用止口定位结构，装配间隙控制在0.1mm，既方便拆分加工，也能保证组装后整体同轴度偏差不超过0.3mm。

　　上部钻石造型采用多面体拼接结构，所有面均为平面多边形，相邻面的夹角统一做圆角过渡，圆角半径1mm，避免尖锐边角带来的安全隐患，同时也能降低3D打印或者注塑开模时的应力集中问题。两侧翼型结构采用分层薄片堆叠的造型逻辑，每层翼片的厚度从根部到梢部逐步递减，根部与支撑柱的连接位做加厚处理，加厚区域延伸至支撑柱柱身15mm高度，保证翼片连接强度，经受力模拟，单侧翼片端部承受5N水平推力时，连接位最大形变量不超过0.2mm，不会出现断裂或者永久变形的问题。

　　从实际应用场景来看，该结构既可以作为桌面装饰摆件使用，也可以通过在基座底部预留的M4螺纹孔位，搭配支架安装在机箱、展示柜等位置作为主题装饰件，整体外形的最大外接圆直径为180mm，总高度控制在220mm，安装时所需的最小平面空间为直径200mm的圆形区域，不会占用过多展示空间。设计过程中特意规避了大角度倒扣结构，所有外露面的脱模斜度均控制在1度以上，不管是采用FDM3D打印、光固化打印还是小规模注塑生产，都不需要做复杂的抽芯结构，能有效降低生产制造成本。翼片与支撑柱的连接位做了一体化衔接设计，没有额外的拼接缝，组装完成后整体外观流畅，不会出现明显的装配痕迹。

　　基座底部预留了1mm深度的防滑垫安装槽，可以粘贴直径80mm的硅胶防滑垫，进一步提升放置时的稳定性，避免在光滑玻璃、烤漆桌面出现滑移问题。针对不同的加工工艺，结构上也做了适配调整：如果采用3D打印制作，可以将整体拆分为基座、支撑柱、钻石头部、左右翼片五个独立部件，打印完成后通过定位止口粘接即可，粘接位预留0.15mm的胶层间隙，保证粘接强度；如果采用树脂翻模生产，可以将分型面设置在支撑柱与基座、支撑柱与头部的连接位置，翼片部分顺着翼片分层的纹理设置分型线，不会破坏外观面的整体质感。从结构强度角度考虑，所有壁厚均控制在2.5mm-3mm之间，既不会因为壁厚过薄导致结构易损，也不会因为壁厚过厚增加材料成本或者打印时出现缩孔问题。整体造型的重心经过反复调整，最终落在基座中心轴线上，距离基座底面高度为72mm，处于较低的重心位置，进一步提升了放置稳定性。
