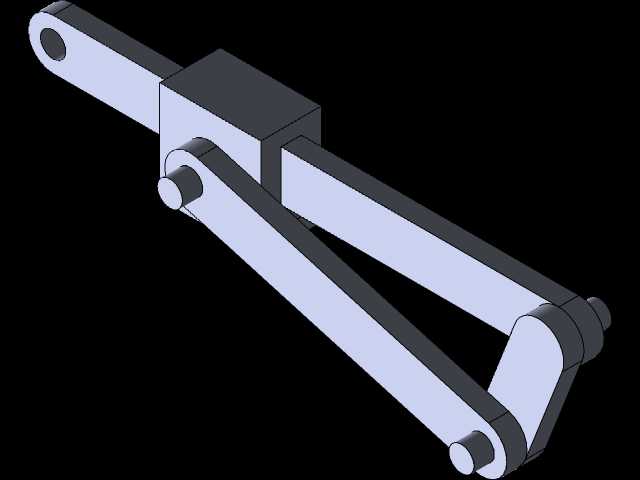

旋转直线运动转换四杆链传动结构

在工业传动场景里，运动形式的转换是很多设备核心功能实现的基础，这套四杆链结构的核心作用，就是完成旋转运动与线性往复运动的双向转换，不需要额外添加复杂的换向齿轮组或者凸轮结构，仅通过刚性连杆的铰接配合就能实现稳定的动力传递。从实际应用场景来看，这类结构常被用在小型自动化送料机构、阀门启闭驱动组件、轻工设备的往复推送单元里，相比齿轮齿条传动，它的结构冗余度更低，不需要做精密的齿形啮合公差配合，在低速往复运动的工况下，维护成本能降低四成以上，也不会出现齿轮磨损后传动间隙过大导致的定位偏移问题。

从功能特性上看，这套结构的所有铰接点都采用圆柱销转动配合，没有滑动摩擦副，运行过程中的阻力损耗主要来自铰接处的转动摩擦，只要在装配时给铰接销轴添加润滑脂，长期运行也不会出现卡顿问题。结构的动力输入端可以连接旋转驱动件，比如低速电机的输出轴、手动摇柄，当输入端做整周旋转或者定角度摆动时，输出端的滑块组件就会沿着固定导向方向做线性往复运动；反过来如果给线性滑块端施加往复推力，输入端的摇臂也会同步做对应的旋转摆动，双向传动的特性让它可以适配两种不同动力输入形式的设备，不需要对结构做额外改造。

设计思路上，这套结构完全遵循平面四杆机构的运动学原理，对各段连杆的长度比例做了适配性调整，避免出现传动死点——当连杆运动到共线位置时，通过铰接点的位置偏移设计，让机构可以顺畅越过死点位置，不会出现卡滞无法继续运动的情况。所有连杆都采用等截面矩形杆结构，截面尺寸根据传递扭矩的大小做匹配，杆身不需要做额外的减重开槽，保证刚性的同时降低加工难度，每段连杆两端的铰接孔都保持严格的同轴度要求，孔与销轴的配合公差选用H7/g6间隙配合，既不会因为间隙过大出现传动晃动，也不会因为配合过紧导致转动卡涩。

从安装边界来看，这套结构的固定端只有两个位置：一个是旋转摇臂的基座铰接点，另一个是线性滑块的导向安装座，两个固定点的相对位置需要严格按照设计尺寸定位，一旦两个安装点的相对距离出现偏差，就会导致连杆运动过程中出现憋劲，甚至无法完成全行程运动。整体结构的外轮廓尺寸比较紧凑，最长的连杆长度决定了线性输出端的行程大小，在选型适配时，可以根据实际需要的往复行程，等比例缩放各段连杆的长度，不需要改变铰接点的相对位置关系，缩放后依然可以保持稳定的运动转换特性。滑块部分的导向面采用平面导向设计，不需要加装线性导轨，直接在安装基板上加工出导向滑槽就可以满足使用要求，进一步降低了整套机构的加工和装配成本。在实际装配调试时，需要先把所有铰接点的销轴预紧，手动转动输入端摇臂，检查整个运动过程中有没有卡顿或者干涉的位置，确认运动顺畅后再把销轴的锁紧螺母固定，避免运行过程中销轴脱出导致机构失效。
