行星齿轮与齿条小齿轮组合传动结构

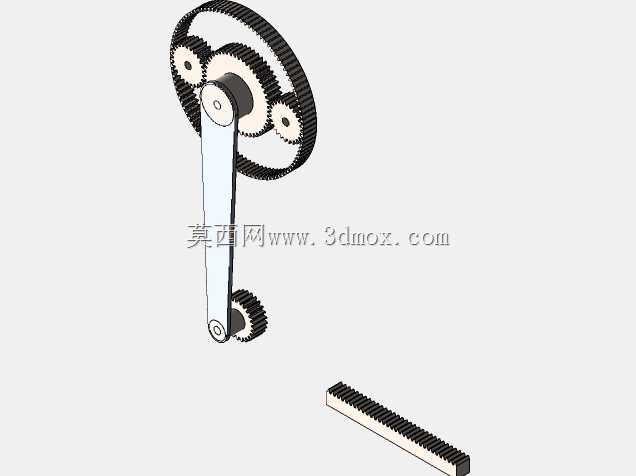

这套传动结构整合了行星齿轮系统与齿轮齿条啮合单元，在自动化生产线的直线进给工位、物料推送机构、精密定位滑台场景中应用广泛，可将旋转输入运动同时转化为定比减速输出与直线往复驱动动作，减少单独配置旋转减速单元与直线驱动单元的安装空间占用。从结构设计逻辑来看，行星轮系部分采用内齿圈固定、太阳轮输入、行星架输出的常规排布，但额外在行星架输出端延伸出曲柄连杆结构，将连续旋转运动转化为摆臂的往复摆动，摆臂末端的小齿轮与独立布置的齿条形成啮合副，当摆臂摆动时，末端小齿轮既随摆臂做公转运动，又沿齿条齿面滚动完成自转，实现齿条的直线步进推送。设计过程中需要重点控制多组齿轮的啮合侧隙，行星轮与太阳轮、内齿圈的侧隙需控制在0.02-0.05mm区间，避免传动回差影响末端齿条的进给精度；末端小齿轮与齿条的啮合重合度需大于1.2，保证摆臂摆动到极限位置时轮齿不会脱开，出现传动卡滞或跳齿问题。安装边界方面，整套结构的固定基准为内齿圈的安装法兰面，法兰面预留6个均布的M4安装螺孔，可直接固定在设备的安装立板上，齿条的安装基面需与行星架输出轴的轴线保持平行，平行度公差需控制在0.03mm/100mm以内，否则会出现轮齿偏载，加剧齿面磨损。实际应用中，这套结构可用于小型自动化设备的短距离物料推送，比如电子元器件组装工位的料件移位，相比单独采用丝杠传动加减速电机的方案，结构更紧凑，传动效率更高，同时行星轮系的减速特性可放大输入扭矩，不需要额外配置大扭矩驱动源，降低整套驱动单元的成本。齿形设计采用标准渐开线圆柱直齿，压力角20度，所有齿轮的模数统一为1，方便加工时采用同一把滚刀完成齿形加工，降低加工成本；行星轮采用三个均布的设计，可均匀分担传动载荷，提升整套结构的承载能力，在额定负载下运行时，齿面接触应力处于材料许用应力范围内，可满足长期连续运行的寿命要求。齿条的行程长度可根据实际工位需求调整，模型中预留的齿条长度可满足120mm的直线进给行程，若需要更长行程，仅需延长齿条长度、调整摆臂长度即可，不需要改动行星轮系部分的核心结构，具备较好的结构通用性。
