欧标G型插头适配电源插座结构设计

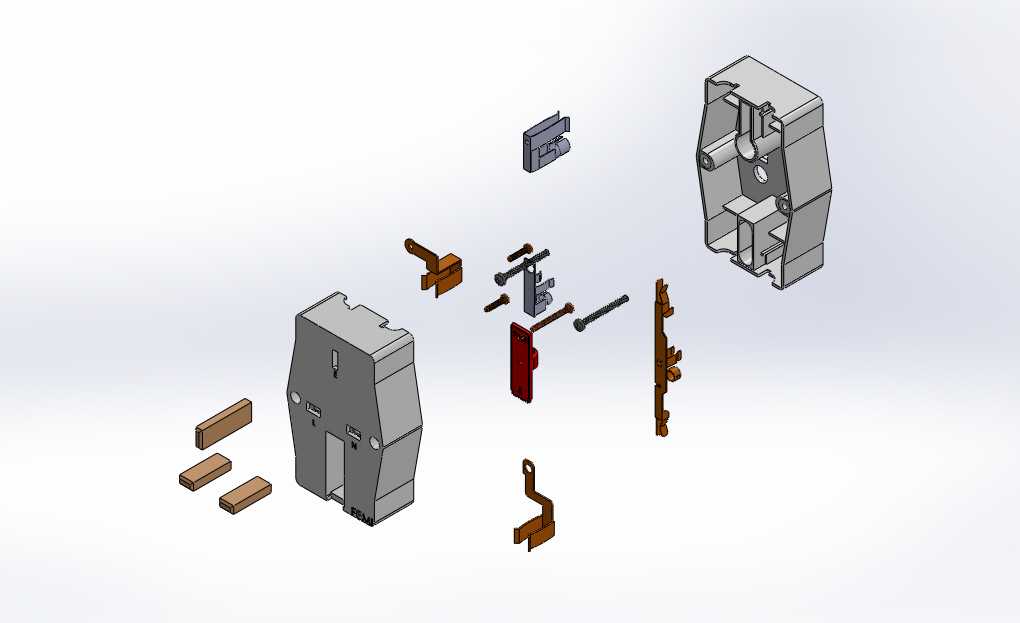

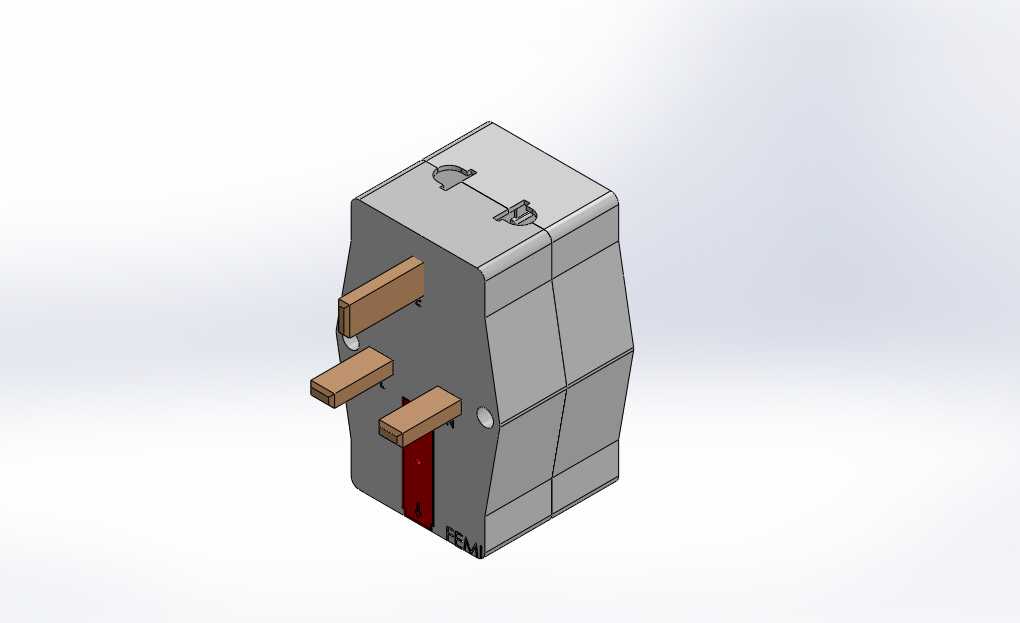

这款适配G型插头的电源插座适配器，主要面向欧洲标准供电场景下的取电转接需求，常见于跨境出口的小型家电配套、办公桌面取电拓展、工业现场临时供电转接等场景，能够匹配英标制式的G型三角插头，实现不同布线场景下的可靠取电连接。从结构拆解来看，整套组件包含上下对合的绝缘壳体、内部载流铜件、接触弹片、接线端子、绝缘隔挡、固定紧固件等多个零件，各零件之间的配合公差经过反复校核，既保证装配后壳体无明显缝隙，也能让内部铜件的位置保持精准，避免插头插入时出现偏斜、接触不良的问题。

设计过程中首先考虑的是绝缘防护需求，上下壳体采用阻燃绝缘材质，壳体内部设置有多道纵横交错的隔筋，一方面将火线、零线、地线的载流路径完全分隔开，避免不同极性的铜件之间出现爬电距离不足的问题，另一方面隔筋也能增强壳体的结构强度，在插头反复插拔的受力过程中，壳体不会出现开裂、形变的情况。壳体外侧的轮廓做了圆弧过渡处理，没有尖锐的棱角，避免安装或使用过程中划伤操作人员，同时壳体上预留的插头插入导向槽做了15度的导入斜角，G型插头的三个插脚可以顺着斜角顺利滑入接触位，不需要刻意对准孔位就能完成插接，降低盲插时的对位难度。

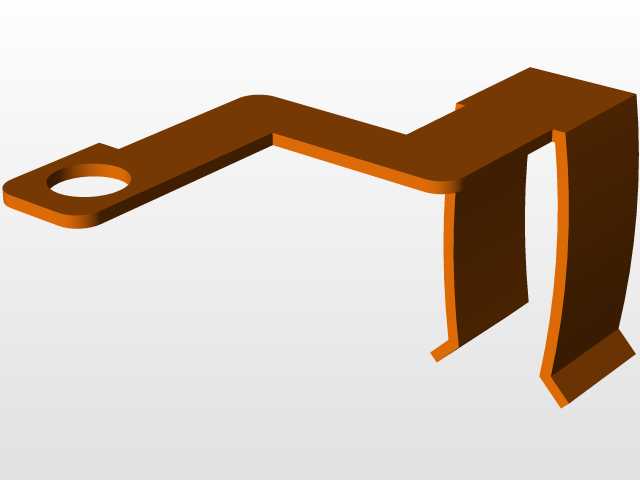

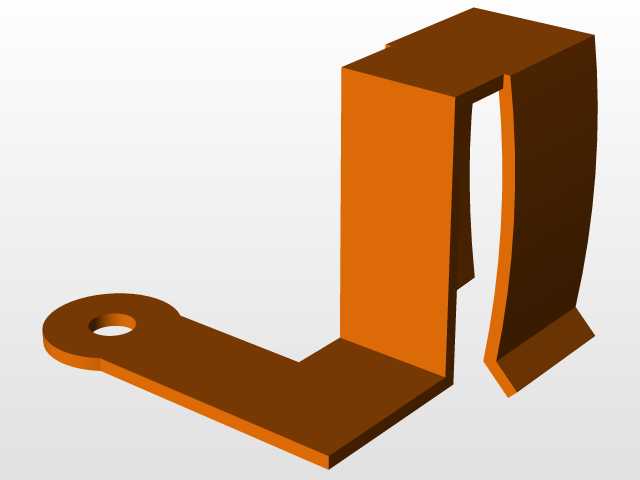

内部载流铜件采用弹性铜合金材质，接触部位设计了弧形抱合结构，当G型插头的矩形插脚插入时，铜件的两个弹性臂会从两侧抱紧插脚，保证接触面积足够大，避免大电流通过时出现局部发热的情况。铜件的尾部设置了接线压接位，既可以适配硬导线的直接插入锁紧，也能兼容软导线的压接后装配，满足不同布线场景的接线需求。每个铜件的安装位置都设计了对应的定位卡槽，装配时铜件卡入卡槽后不会出现窜动，即使受到插头插拔的侧向力，铜件的位置也能保持稳定，不会出现位移导致的接触失效。

从安装边界来看，这款适配器的整体外形尺寸适配常规86型暗装底盒的安装空间，也可以作为明装转接模块直接固定在墙面或设备面板上，壳体背部预留了穿线孔和固定螺丝位，安装时不需要额外定制转接支架，直接采用标准紧固件就能完成固定。插头插入后的整体伸出长度控制在合理范围内，不会因为适配器突出墙面过多影响周边空间的使用，也不会遮挡相邻的其他插座接口。

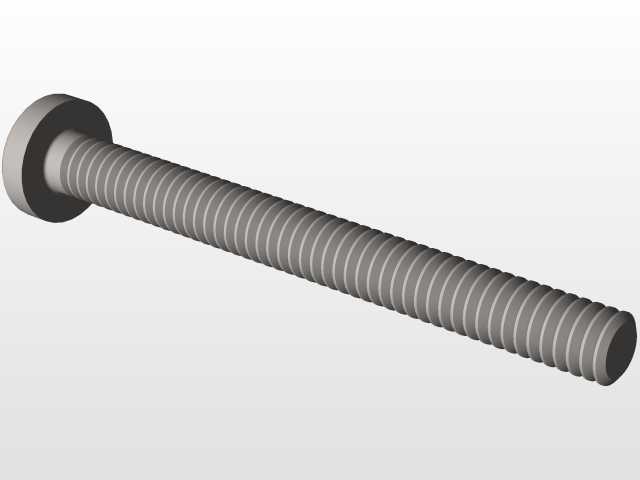

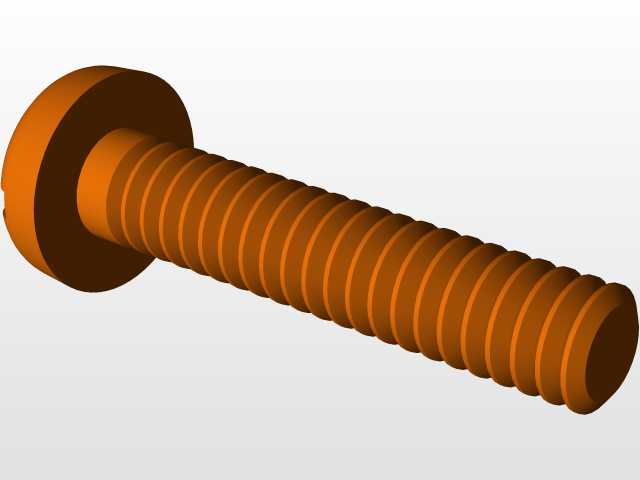

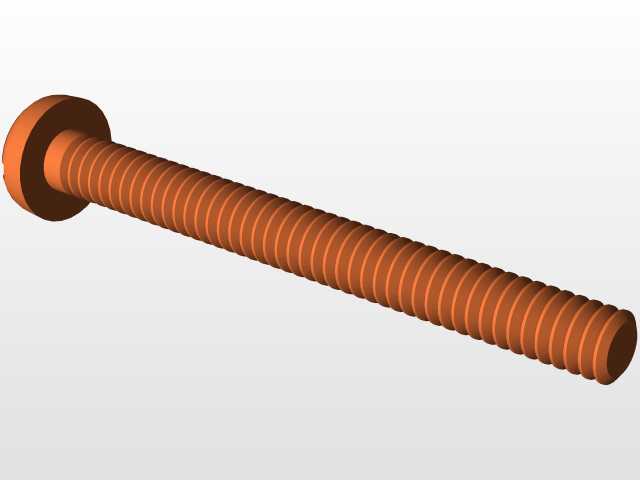

在结构可靠性设计上，壳体的对合面采用了卡扣加螺丝的双重固定方式，卡扣先完成上下壳的预定位，再通过螺丝锁紧，保证壳体接缝处的紧密性，即使受到意外的外力冲击，壳体也不会轻易散开。内部的固定铜件除了卡槽定位之外，还设置了防脱倒扣，铜件装入卡槽后倒扣会卡住铜件的定位缺口，避免长期插拔过程中铜件被插头带出。同时壳体内部在对应插脚插入的位置设置了防误插挡块，只有符合G型插头尺寸和位置分布的插脚才能顺利插入，避免其他制式的插头强行插入导致的部件损坏或者电气安全问题。

考虑到实际使用中的磨损问题，接触铜件的表面做了耐磨镀层处理，经过上千次的插拔循环后，接触部位的镀层不会出现大面积脱落，接触电阻仍然能保持在标准要求的范围内，不会因为长期使用出现发热加剧的情况。绝缘壳体的材质选用耐候性较好的阻燃工程塑料，在-10℃到60℃的使用环境温度范围内，材质不会出现脆化或者软化的情况，能够适应不同地区的室内使用环境。整个装配过程不需要特殊的工装夹具，所有零件都采用自定位设计，顺着装配导向依次压入即可完成组装，适合批量生产时的流水线装配作业，能够有效控制生产过程中的装配不良率。
