集成式工业流体输送管路成套装置设计

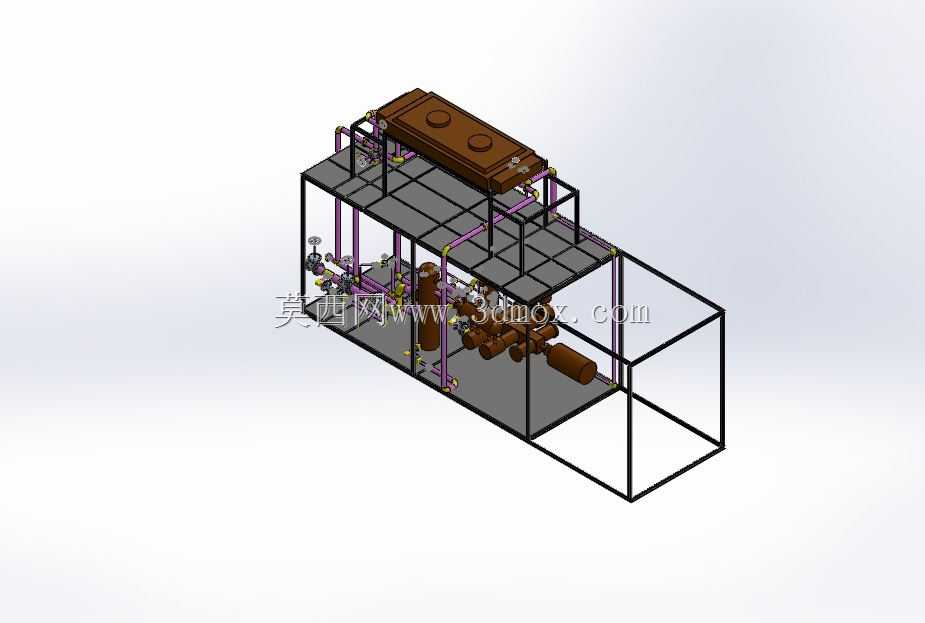

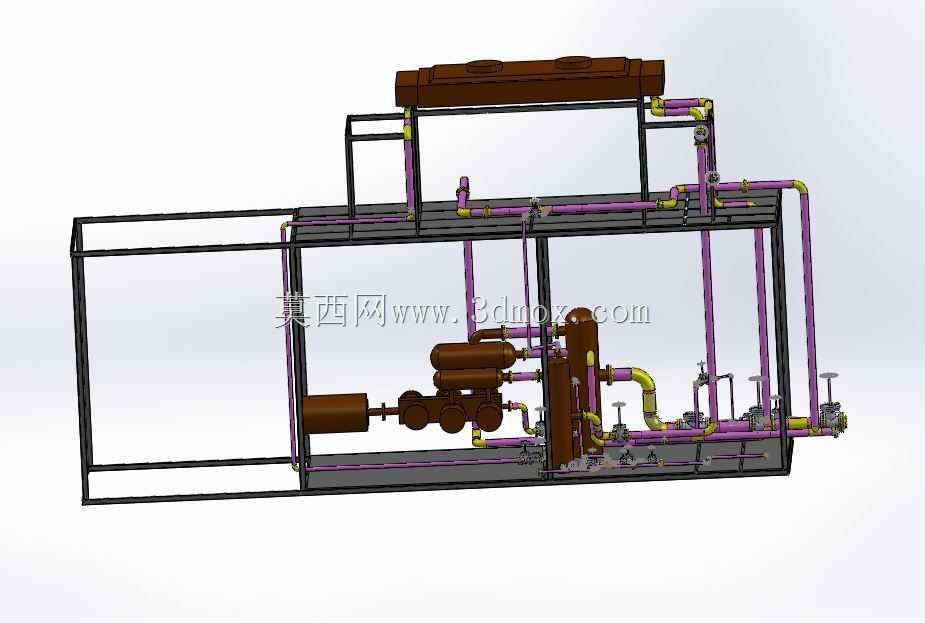

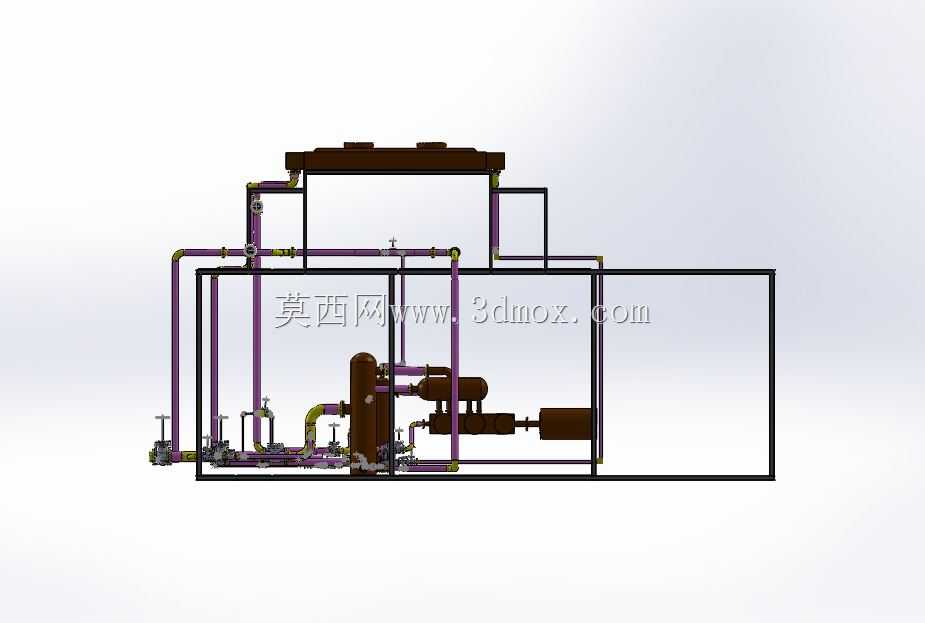

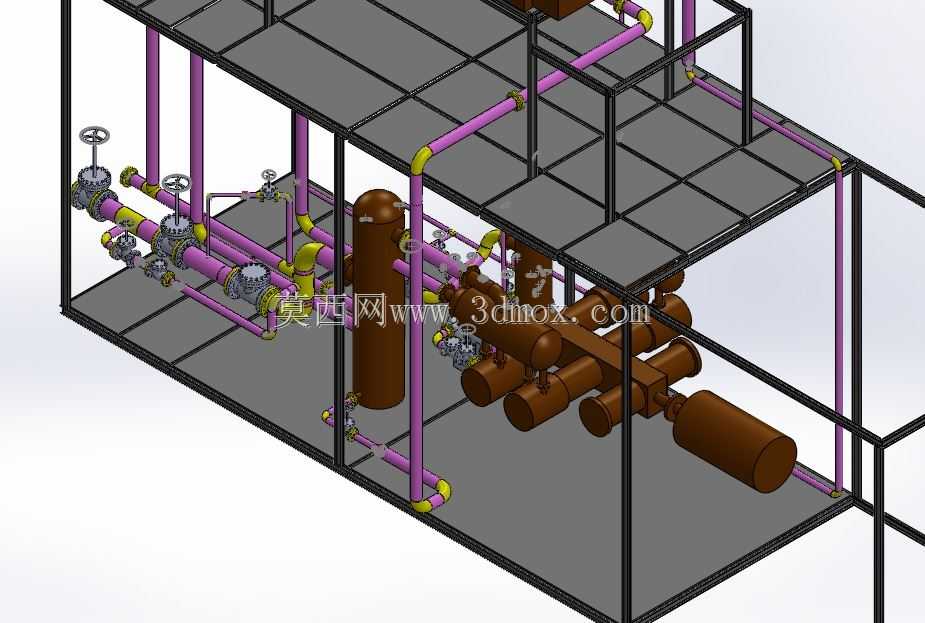

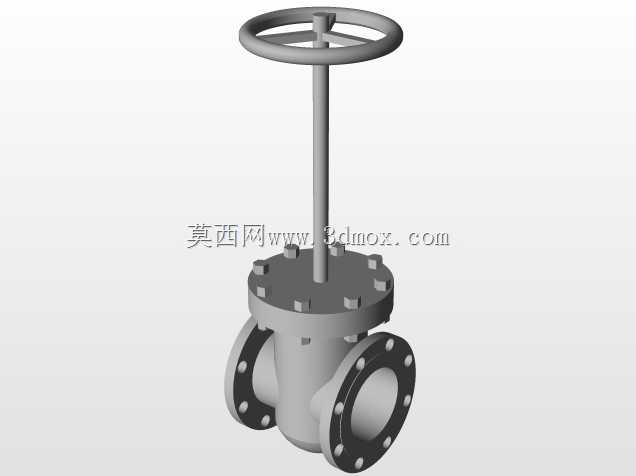

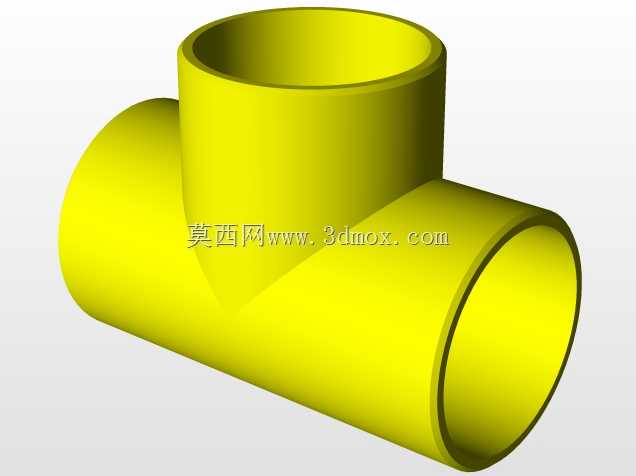

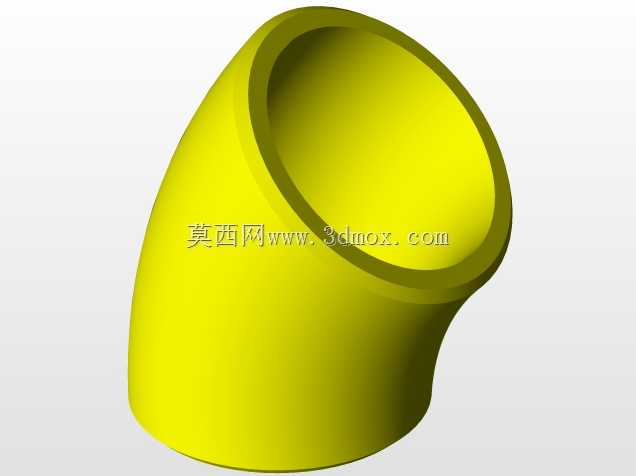

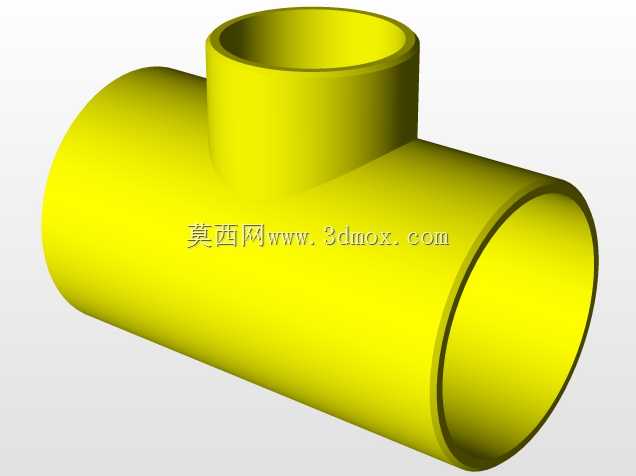

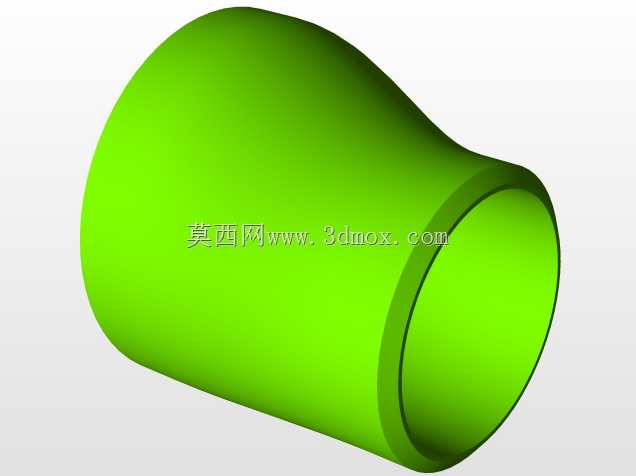

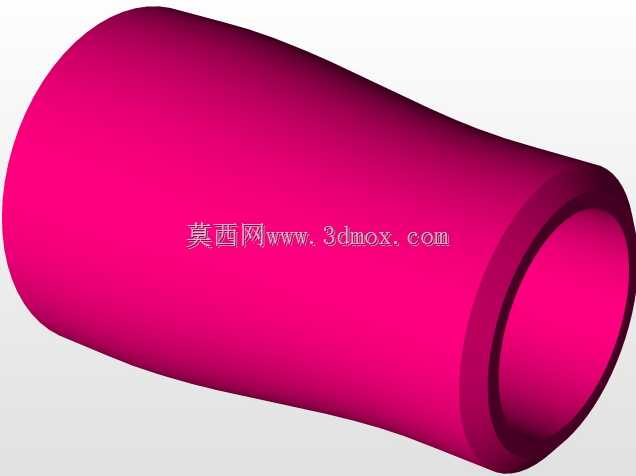

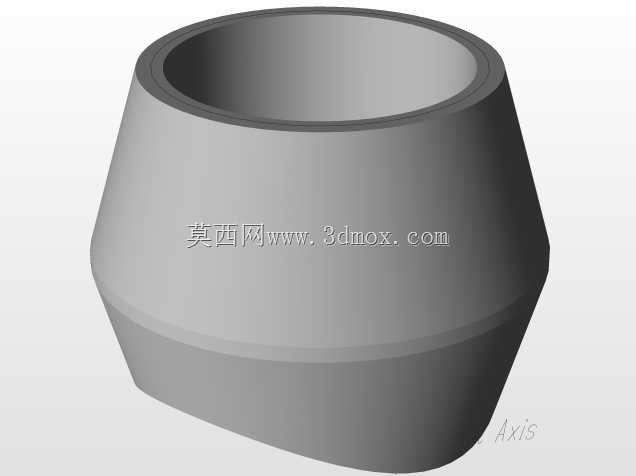

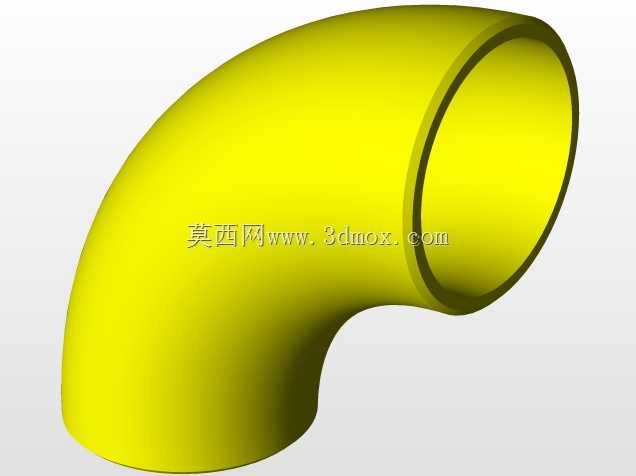

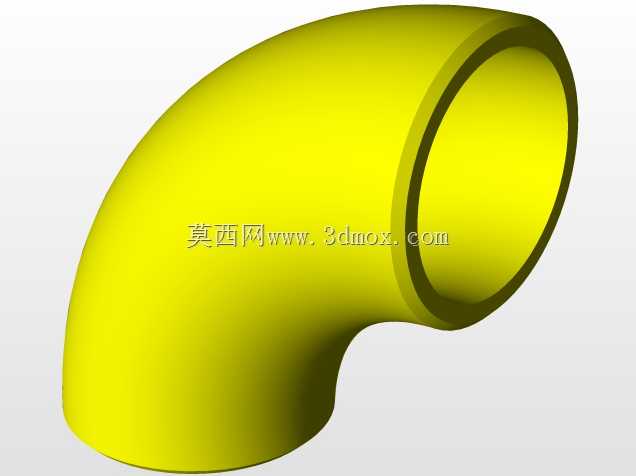

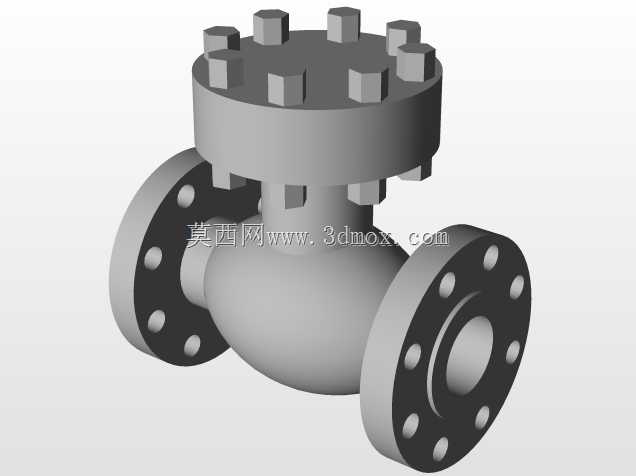

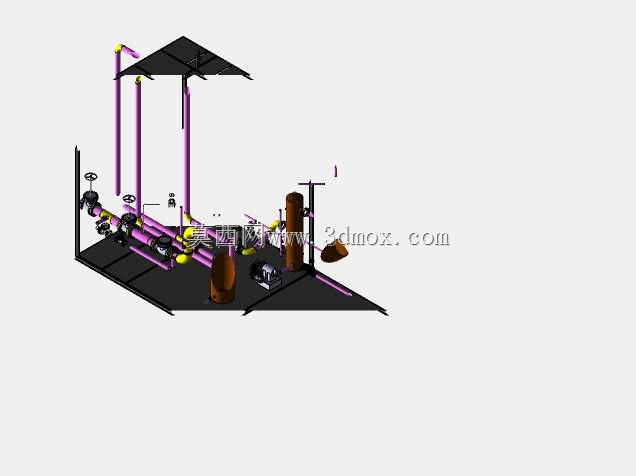

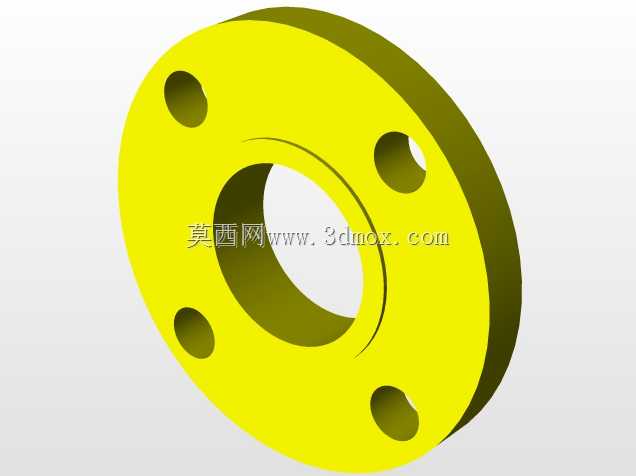

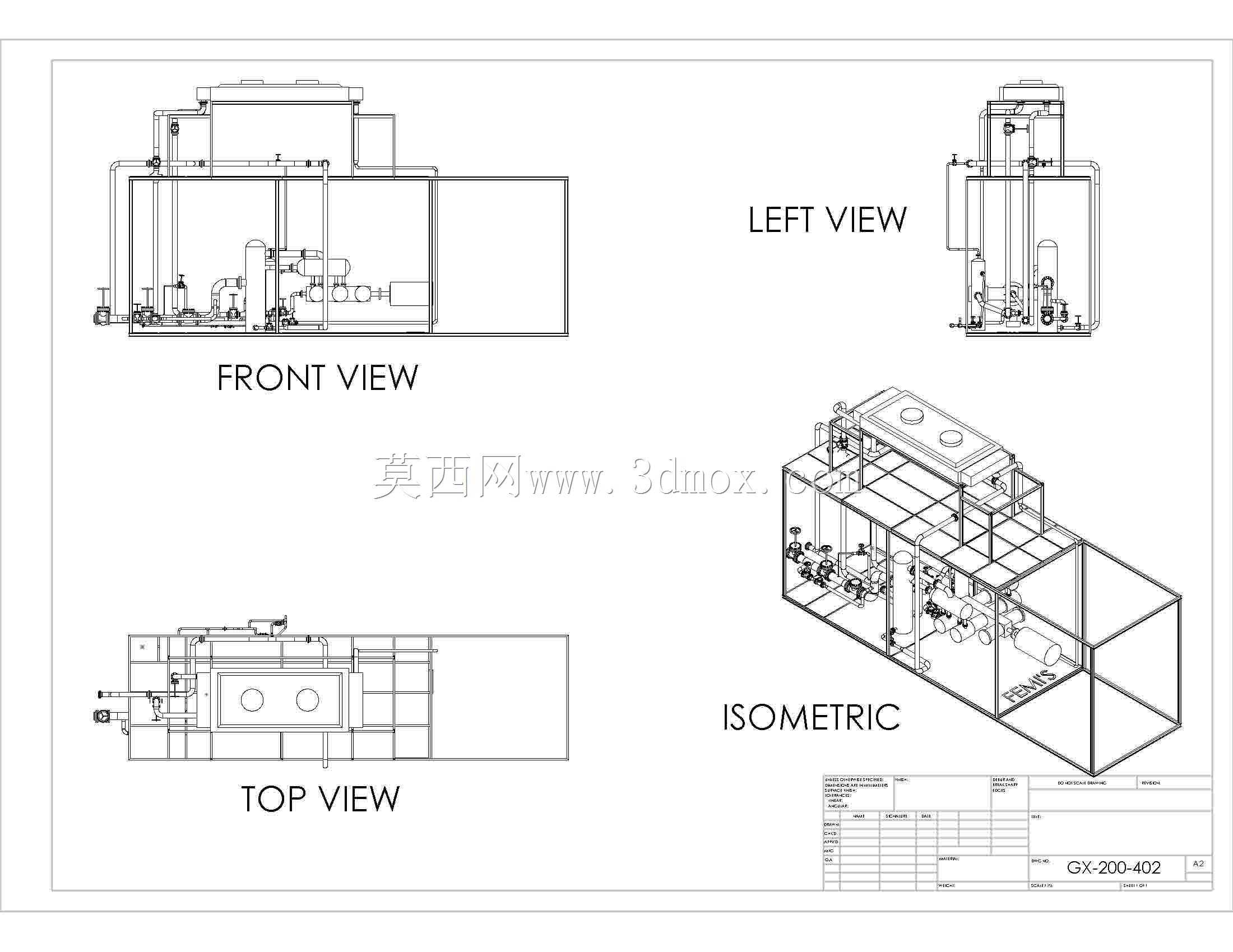

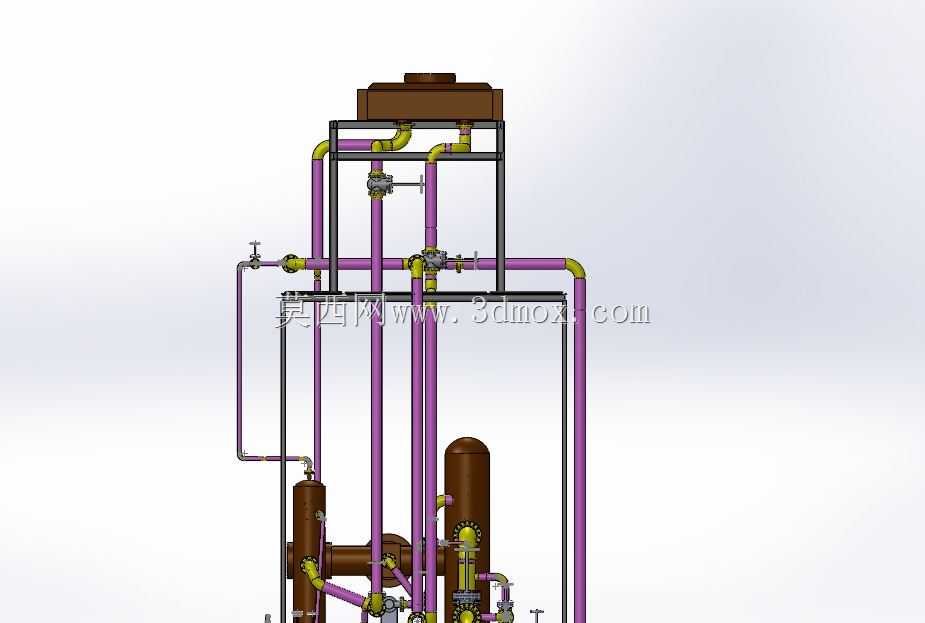

该套管路装置主要面向工业生产中的流体介质输送、分配与工况调控场景，可广泛应用于化工生产流程的介质中转、工业冷却循环系统的管路分配、中小型生产装置的公用工程配套等领域，能够完成液态、气态工业介质的定向输送、压力调节、通断控制与支路分配功能，替代传统分散布设的零散管路，减少现场安装的管线拼接工作量，降低管路泄漏的风险点。整套装置采用撬装集成式的设计思路，将所有管路、阀件、配套功能组件全部整合在统一的框架结构内，框架采用标准型材拼接成型，既作为所有组件的安装承载基体，也为装置整体吊装、移位提供受力支撑，无需在安装现场单独搭建复杂的支撑结构，运抵现场后仅需对接总进出管路即可投入使用，大幅缩短现场施工的周期。在功能布局上，设计阶段充分考虑了日常操作与后期维护的便利性，将需要人工操作的阀件手轮全部布置在框架外侧易于触碰的位置，避免操作人员探入框架内部操作带来的安全隐患；不同管径的管路根据介质流向依次排布，减少不必要的管路弯折，降低介质在管路内流动的阻力损失，同时在管路的关键节点预留了检测接口位置，可方便后续加装压力、流量检测元件，实时掌握管路运行的工况参数。上层平台区域预留了配套换热或储液组件的安装位，可根据实际使用需求搭配对应功能模块，拓展装置的适用场景。外形与安装边界方面，整套装置整体为规整的长方体撬装结构，框架的长宽高尺寸适配常规工业厂房的通道运输要求，可通过普通叉车完成场内转运，底部框架预留了标准的地脚安装孔位，能够直接固定在硬化的工业地坪上，无需额外制作混凝土基础；装置外侧预留的管路对接接口全部采用统一的法兰连接标准，可与现场现有管路快速匹配对接，所有管路的排布都预留了足够的安装操作空间，方便后期对阀件、管路进行检修更换，不会出现组件过于密集导致无法拆装的问题。在管路排布设计上，不同功能的管路采用差异化的布设走向，避免不同压力等级、不同介质类型的管路互相干扰，管路的固定点全部设置在框架的型材横梁上，采用标准管卡完成固定，可有效缓冲介质流动过程中产生的管路振动，提升装置长期运行的稳定性。
