工业轴流式电动通风机三维设计作品

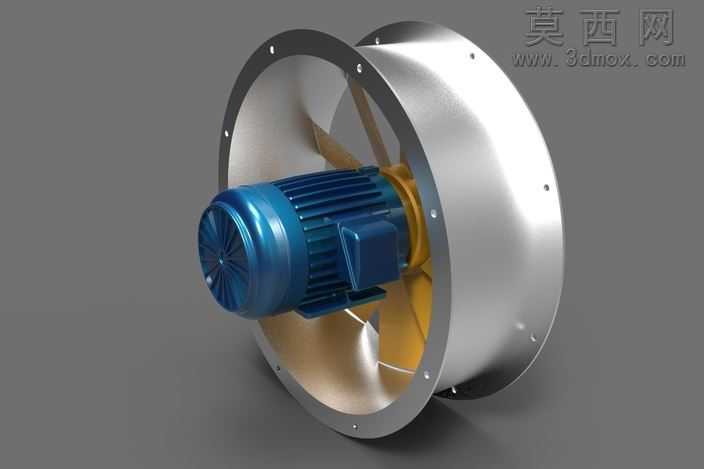

本作品为工业轴流式电动通风机的三维建模设计成果，建模阶段依托主流三维机械设计软件完成全参数化构建，全程遵循机械设计通用规范，对风机的每一处结构都做了精准还原。首先完成核心驱动部分的建模：针对后端的驱动电机，还原了电机外壳的散热筋阵列结构、端盖的加强筋造型、接线盒的安装位与密封结构，电机外壳采用金属烤漆材质，渲染阶段调整了金属漆的粗糙度参数，还原出工业电机外壳的半哑光金属质感，散热筋的棱角做了微小的圆角处理，符合真实工业产品的加工工艺特征。其次完成风筒主体结构的建模：外部风筒采用薄钢板卷制焊接的结构逻辑，建模时还原了风筒两端的法兰安装边，法兰边上的安装孔做了环形阵列排布，孔位的倒角、法兰边的折弯厚度都严格按照钣金加工的参数设置，风筒内壁做了光滑曲面处理，减少气流通过时的阻力，风筒材质设置为拉丝不锈钢，渲染时调整了拉丝纹理的方向与反光强度，还原出不锈钢钣金件的真实质感。随后完成叶轮部分的建模：叶轮采用多叶片轴流设计，叶片为扭曲翼型结构，建模时通过曲面放样完成叶片的流线型造型，叶片与轮毂的连接位置做了圆弧过渡处理，避免应力集中，轮毂与电机输出轴的配合位做了精准的公差预留，叶轮材质设置为铸铝材质，还原出铸铝件的亚光金属质感，叶片表面做了光滑处理，符合气动设计的要求。整体装配阶段严格按照真实风机的装配逻辑完成配合约束，电机通过安装支架固定在风筒内部中心位置，叶轮与电机轴做同轴配合，所有连接位置的紧固件都做了还原，保证模型的装配关系完全符合真实产品的结构。渲染阶段采用工业产品展示常用的三点布光方案，主光突出风机主体的金属质感与结构轮廓，补光消除暗部的死黑区域，轮廓光勾勒风筒的边缘线条，背景采用中性灰色调，让风机主体的结构细节能够清晰呈现，同时通过材质参数的微调，区分开电机烤漆、不锈钢风筒、铸铝叶轮三种不同金属材质的视觉差异，让渲染效果更具真实感。整个设计过程兼顾了气动结构合理性与工业产品的工艺可行性，模型结构完整，细节丰富，可用于风机产品的结构展示、教学演示以及相关设计参考。
