轻木骨架式固定翼遥控航模结构设计

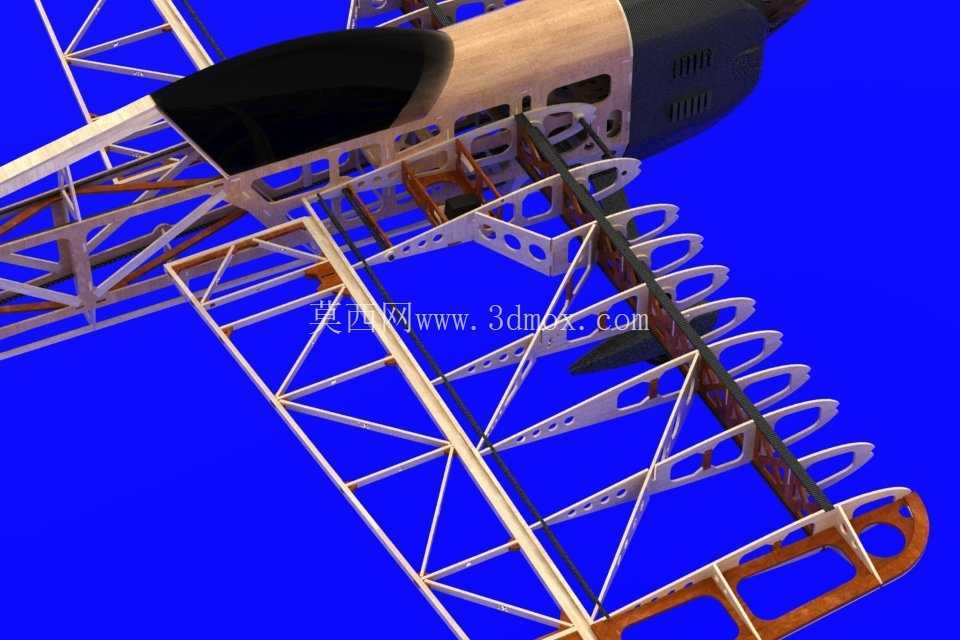

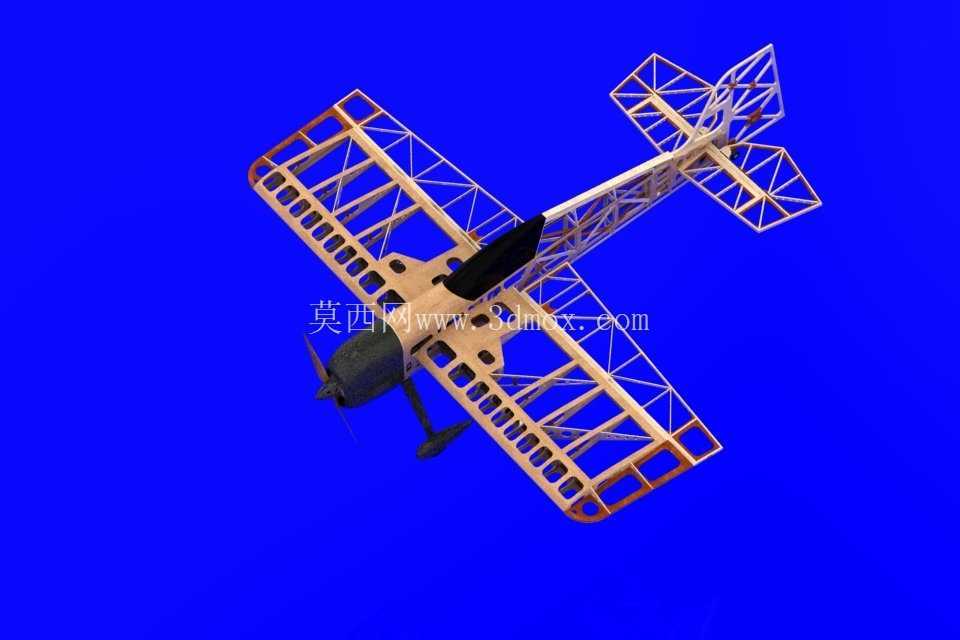

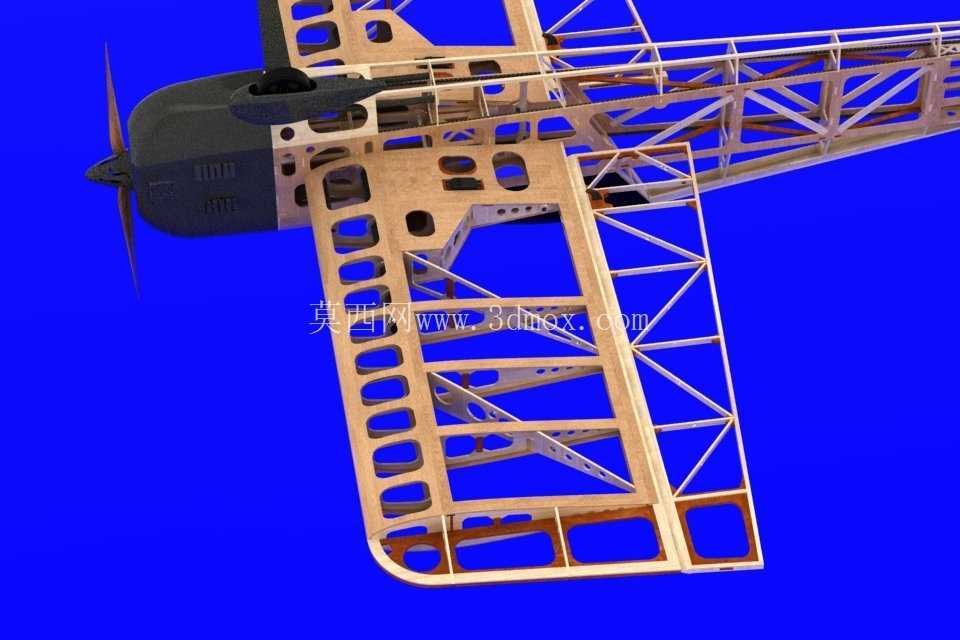

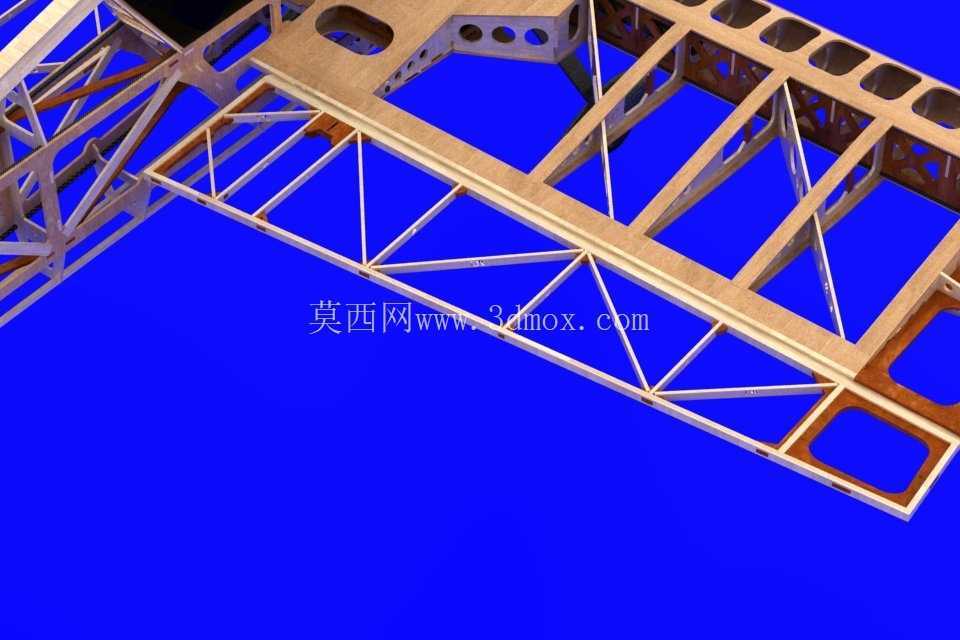

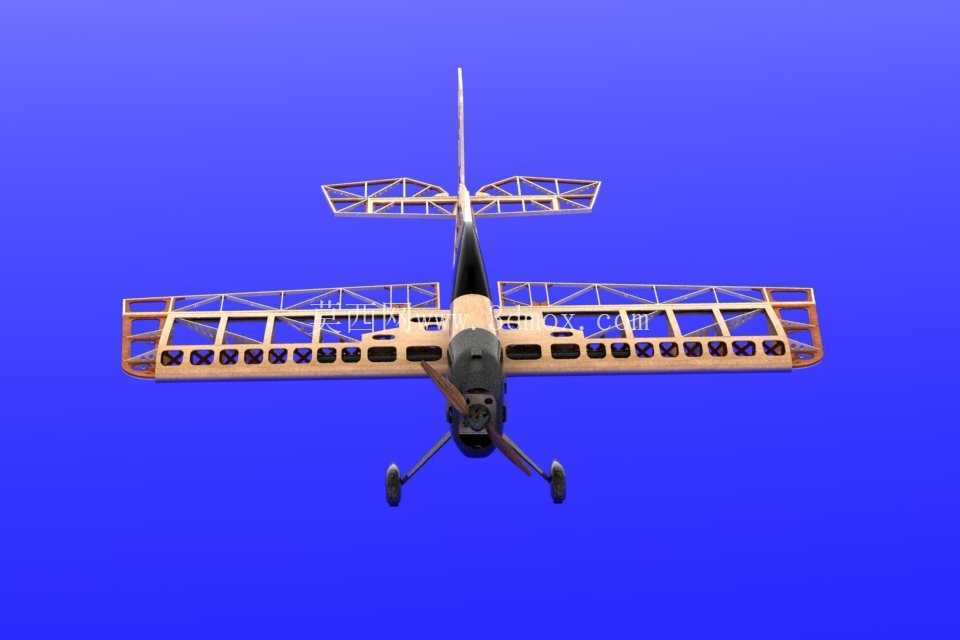

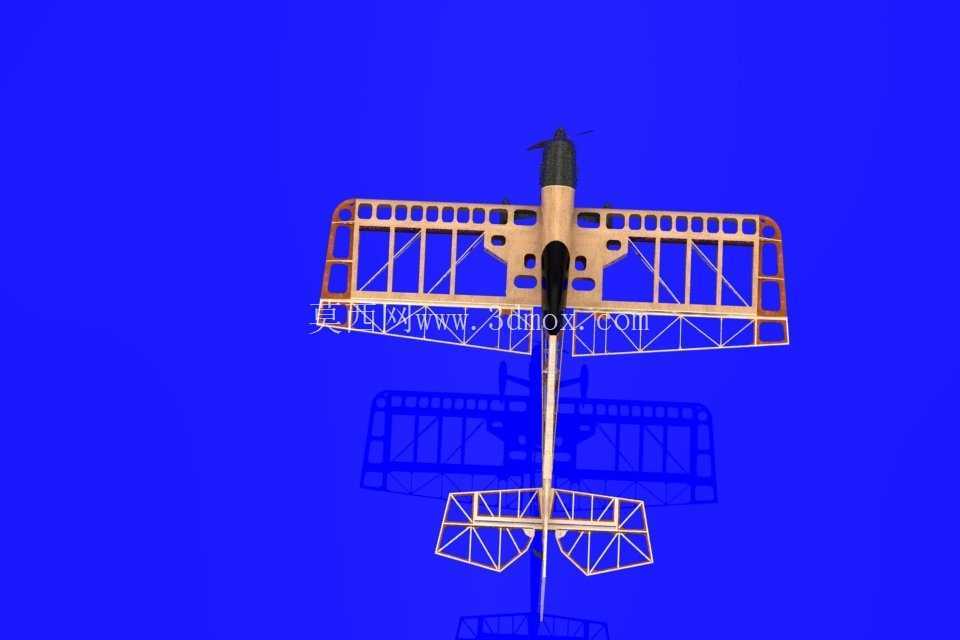

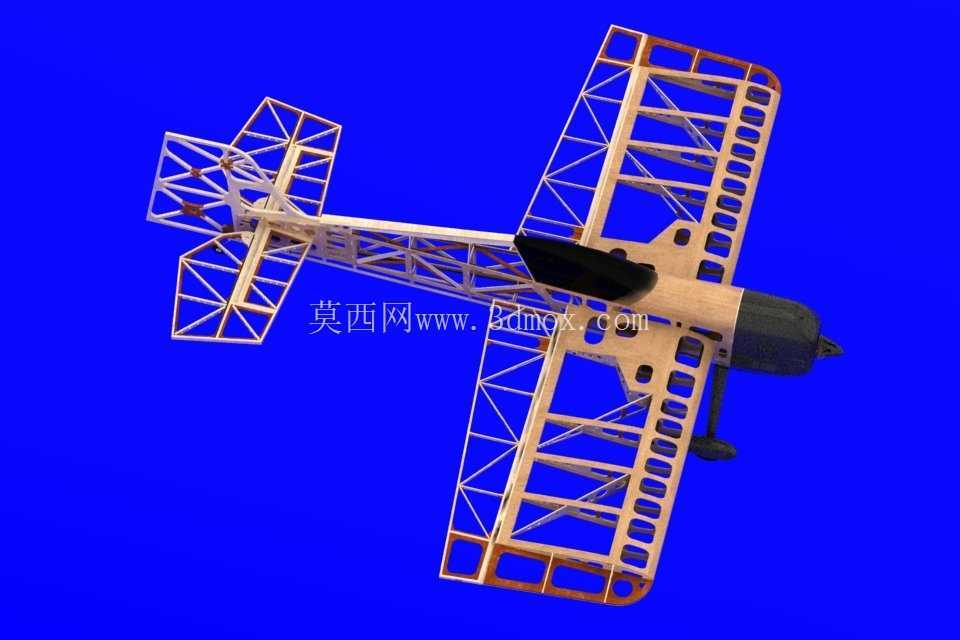

　　这套固定翼航模采用桁架式骨架结构设计，核心应用场景面向航空模型爱好者的DIY组装、户外休闲飞行以及航模教学实训场景，区别于注塑一体成型的玩具级航模，其骨架式结构在减重、维修便捷性、飞行姿态调整灵活性上有明显优势。从结构设计逻辑来看，整机采用上单翼布局，机翼部分为平行弦翼型的桁架结构，翼肋按等间距排布，前后缘通过连续的纵梁连接，翼梁承担主要的弯曲载荷，翼肋维持翼型的气动外形，这种结构在轻木材质的加持下，能在极低的结构重量下保证足够的结构刚度，应对常规机动飞行时的气动载荷不会出现翼面形变过大的问题。

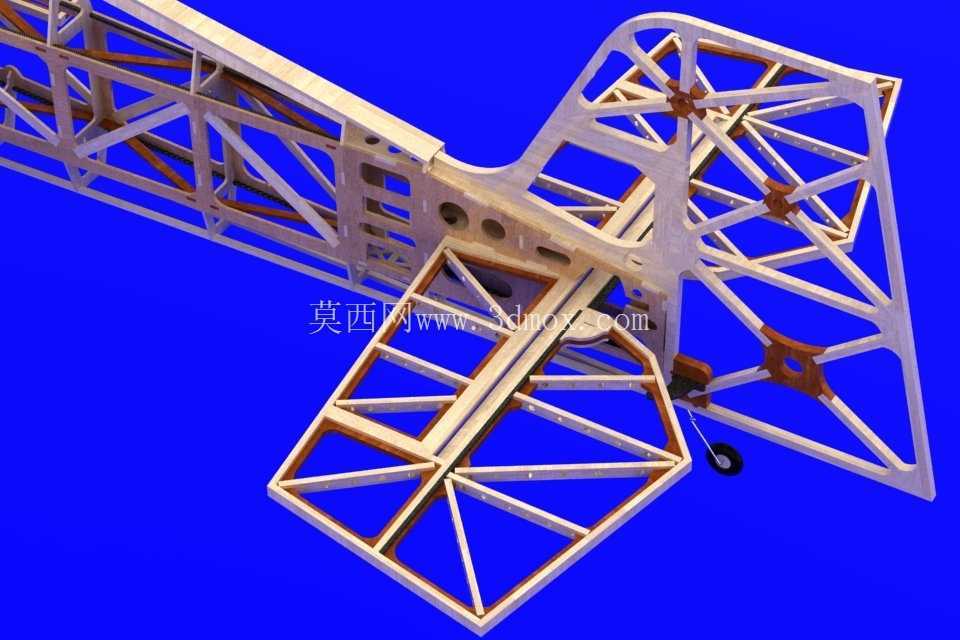

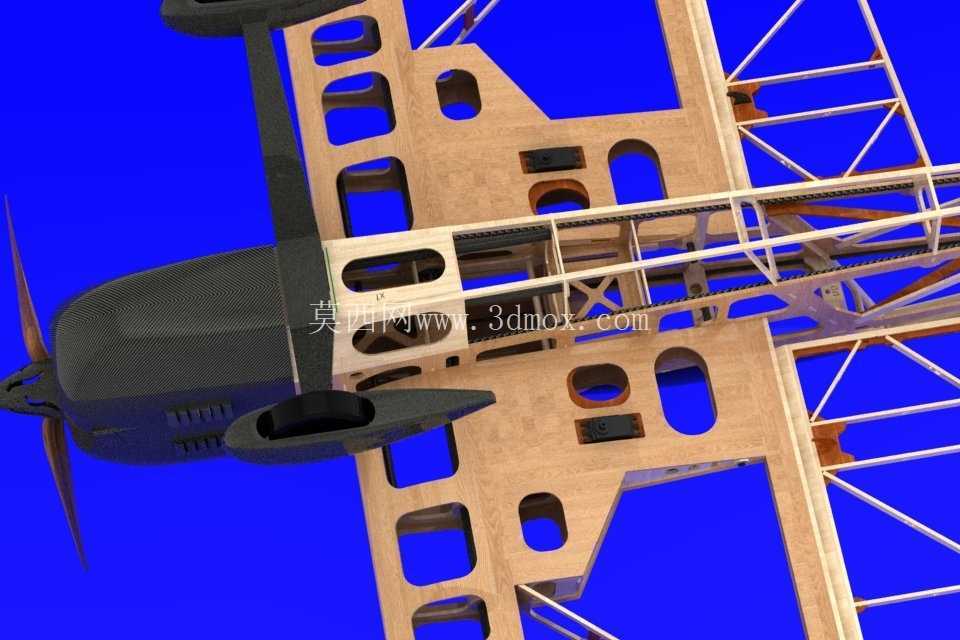

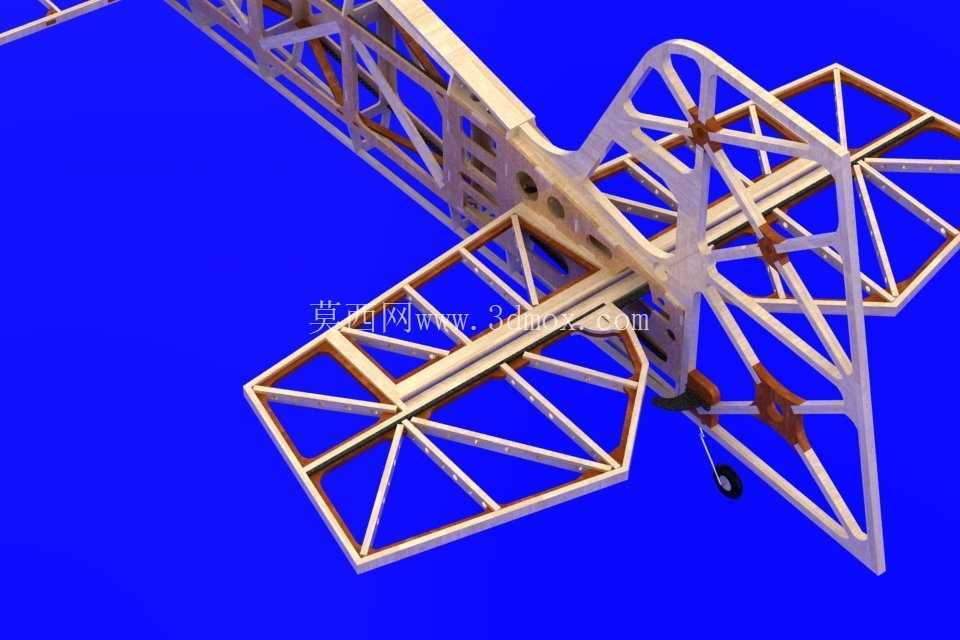

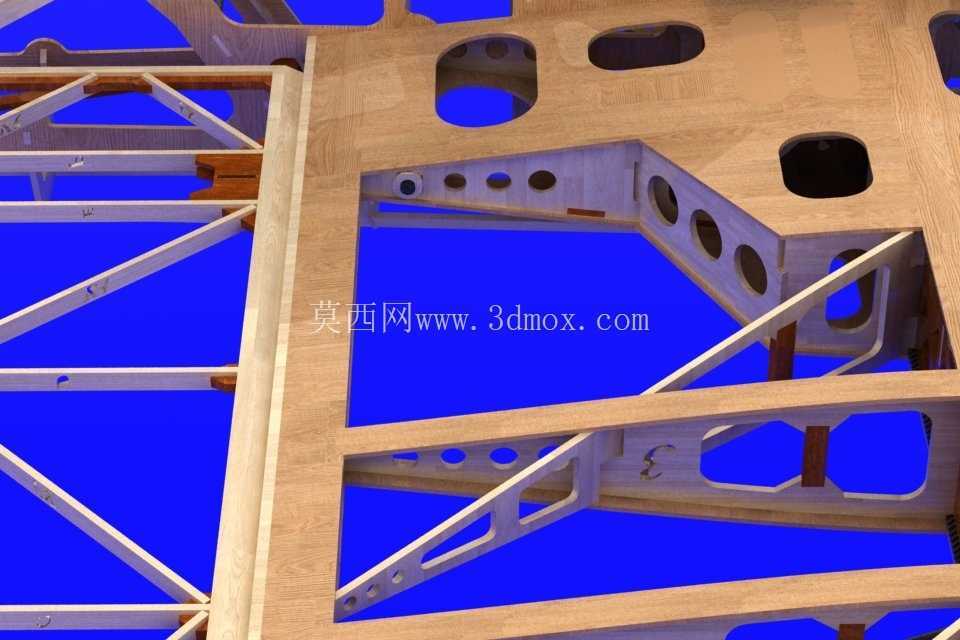

　　机身部分采用箱型桁条结构，前段预留动力电机安装位，安装边界可适配常见的22系列外转子无刷电机，电机座通过层板加强结构与机身主纵梁连接，可传递电机拉力与飞行时的惯性载荷，中段为设备舱，可容纳锂电池、电调、接收机等飞控设备，设备舱的开口尺寸预留了常规航模电子设备的安装余量，不需要额外打磨修改即可完成设备排布。尾翼部分同样采用桁架式结构，平尾与垂尾均为对称翼型，通过快拆结构与机身尾段连接，方便运输时拆卸收纳，尾翼的操纵舵面通过铰链与主翼面连接，舵角安装位预留了标准的连杆连接孔位，可适配常见的金属拉杆与尼龙舵角。

　　从安装边界来看，整机翼展控制在1.2米量级，机身长度约0.9米，各部件的连接位均设计了定位销与快拆卡扣，不需要复杂的粘接工序即可完成整机组装，机翼与机身的连接采用插销式结构，插销为碳纤维棒材质，可承受飞行时机翼的升力载荷，同时支持快速拆卸，方便外出携带。在实际使用场景中，这种骨架式航模的维修成本极低，当出现飞行碰撞导致的部件损坏时，仅需要更换对应的翼肋或者桁条即可，不需要整体更换机翼或者机身，对于航模初学者来说，也可以通过组装这套模型理解固定翼飞机的结构受力逻辑、气动外形设计原理，掌握航模组装中的重心调整、舵面校准等基础技能。

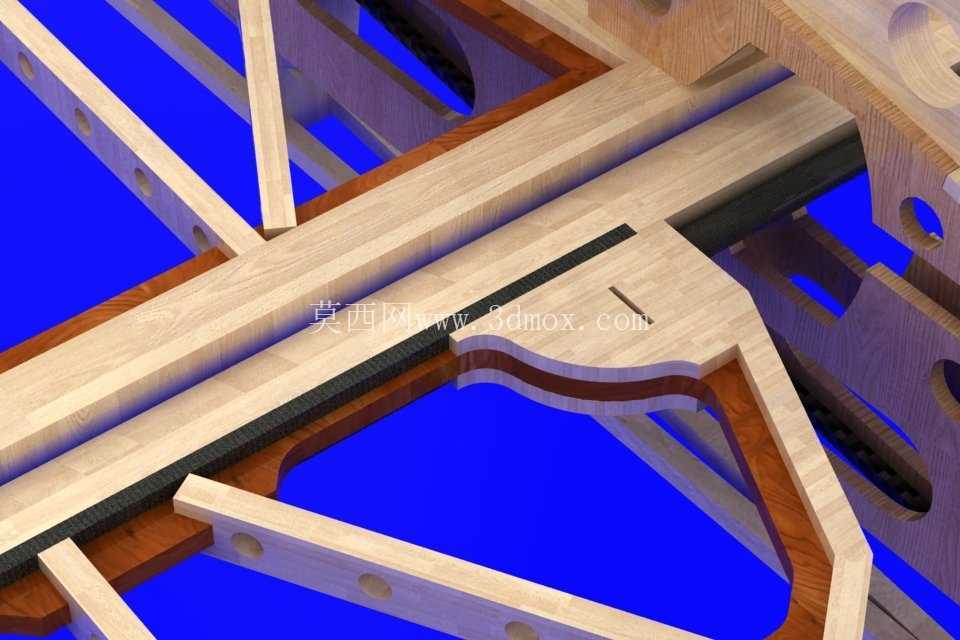

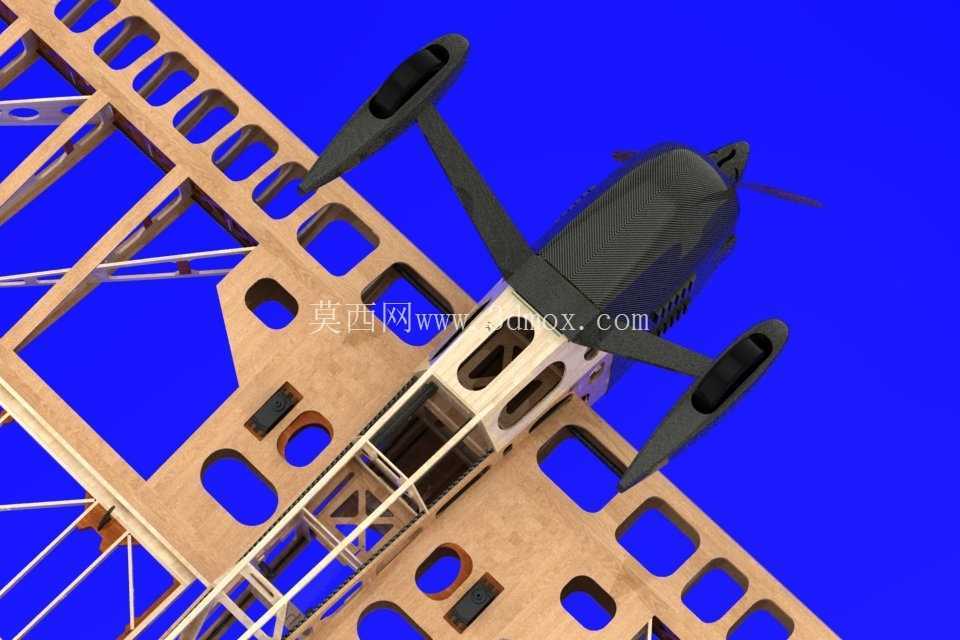

　　设计过程中针对各部件的受力特性做了材料匹配，机翼前缘、机身纵梁等主承力部位采用密度更高的硬质轻木或者层板，翼肋、尾翼桁条等非主承力部位采用低密度轻木，在保证结构强度的前提下尽可能降低整机起飞重量，配合合适的动力配置，可完成基础的特技飞行动作，包括横滚、筋斗、倒飞等，同时滑翔性能优异，在动力关闭后可利用翼面升力完成滑翔降落，降低降落时的冲击载荷对结构的损伤。整机的重心设计在机翼弦长的三分之一位置，这是固定翼航模的常规重心区间，组装时仅需要通过调整电池位置即可快速配平重心，不需要额外增加配重，进一步降低整机无效重量。操纵系统的走线槽在机身结构设计时已经预先留出，舵机线可以沿着机身纵梁内侧的走线槽排布，不会外露影响气动外形，同时也避免飞行过程中线材晃动干扰舵面运动。起落架安装位预留了前三点式起落架的安装孔位，用户可根据飞行场地需求选择安装轮式起落架或者浮筒，适配草地、铺装路面、水面等不同的起降场景。
