便携式SOS一键求助GPS定位追踪终端

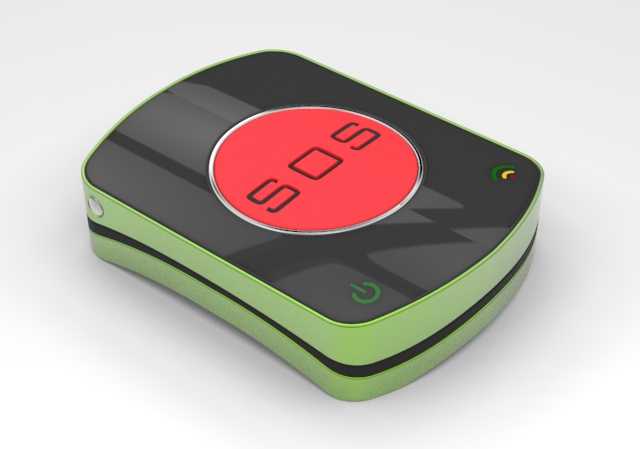

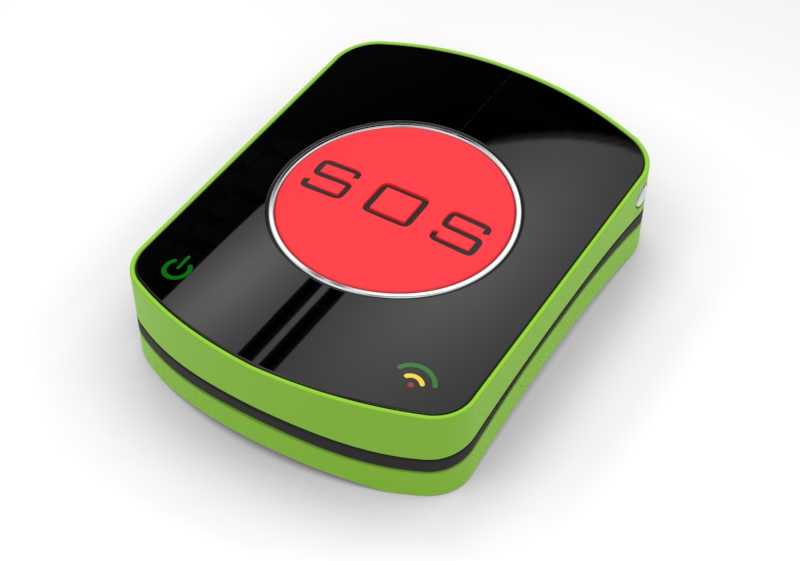

这款便携定位终端的结构设计，首先围绕户外作业、独居老人看护、儿童出行陪护、特殊外勤人员安全保障这几类核心场景展开，在做整机结构堆叠的时候，最先敲定的是正面大尺寸SOS按键的布局——区别于市面上很多把求助键做在侧边容易误触的设计，这款设备把直径接近整机宽度三分之二的红色圆形按键放在正面视觉中心，按键表面做内凹的字符蚀刻，即使在视线受阻、戴厚手套操作的场景下，也能靠触感快速定位按键位置，触发求助信号。按键周边的黑色面板做了2.5D弧面过渡，和下方草绿色的中框衔接处做了一圈0.8mm的止口台阶，既可以提升整机的抗跌落缓冲能力，也能在装配的时候给上下壳提供定位基准，减少组装错位的公差累积。

从功能布局来看，面板右下角集成了状态指示灯，分别对应定位信号强度、通讯链路状态、电量提示三个维度的信息，指示灯做了半透明的柔光罩设计，避免夜间使用的时候灯光刺眼，同时在强光下也能保持足够的识别度。中框侧面预留了挂绳孔和充电接口的安装位，充电接口处做了嵌入式的硅胶防水塞结构，在不额外增加整机厚度的前提下，满足日常泼溅、小雨环境下的使用防护需求，整机厚度控制在15mm以内，单手握持的时候不会有硌手的棱角，所有边角都做了R3以上的圆角过渡，避免放在口袋里的时候勾扯衣物面料。

内部结构堆叠的时候，优先考虑GPS天线和通讯天线的净空区，把天线模组布置在远离电池的上半部分壳体内部，减少电池金属壳体对信号的屏蔽影响，电池仓做了四周的筋位固定，配合背胶粘贴双重固定，即使在1.2米高度自由跌落的工况下，电池也不会出现移位、接触不良的问题。主板和壳体之间预留了0.3mm的间隙，贴装导热石墨片把工作热量传导到中框散出，避免长时间定位工作的时候芯片过热导致定位漂移。

在安装边界的考量上，这款设备没有设计复杂的固定支架结构，本身的尺寸和重量控制在可以随身放入口袋、挂在钥匙扣、搭配专用绑带固定在背包肩带或者手腕上的范围，整机外轮廓尺寸控制在60mm*50mm左右，重量不到50g，长时间随身携带不会有明显的负重感。按键的触发力度做了专门的调校，按压力度设置在3N左右，既不会因为日常挤压、衣物摩擦误触发求助信号，也能在紧急情况下不需要用太大的力气就能按动触发，按键行程设置在1.2mm，按动的时候有清晰的段落反馈，操作者可以明确感知到按键已经触发成功，避免因为反馈不清晰重复按键导致的指令混乱。

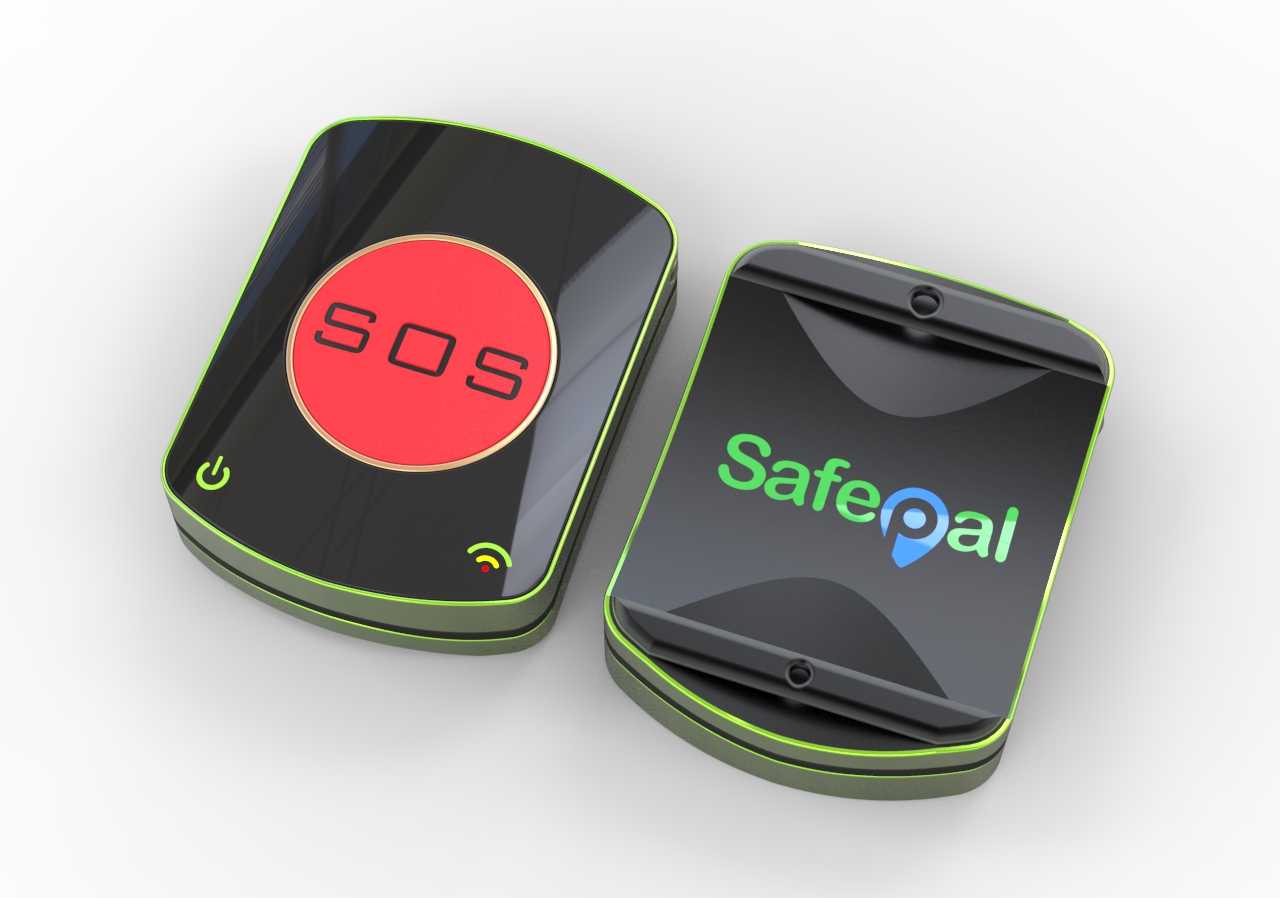

外壳材质选择上，中框采用耐冲击的ABS+PC混合材质，表面做细咬花处理，不容易残留指纹和划痕，正面面板采用高透光的PC材质，表面加硬处理，耐刮擦性能达到2H铅笔硬度，日常使用中和钥匙等硬物放在一起也不容易留下明显划痕。上下壳的固定采用卡扣加两颗螺丝的组合方式，卡扣沿壳体四周均匀布置，螺丝隐藏在底部的防滑胶垫下方，既保证了壳体连接的牢固性，也不会让螺丝外露影响外观的整体性，底部的防滑胶垫同时起到放置的时候防滑、缓冲跌落冲击的作用，胶垫采用3M背胶粘贴，后期维修拆卸的时候也可以方便揭开，不会在壳体表面残留难以清理的胶痕。

从实际使用的功能逻辑来看，设备触发SOS按键之后，会优先启动最高精度的定位模式，把实时位置信息通过内置的通讯模块发送到预设的联系人终端，同时设备本身会发出提示音确认求助指令已经发出，避免使用者在紧急状态下不确定是否成功触发求助。设备的电源按键布置在正面下方的位置，和SOS按键做了明显的触感区分，电源按键表面做了凸起的电源符号标识，尺寸比SOS按键小很多，日常操作的时候不会和求助键混淆。整机的结构设计没有多余的装饰元素，所有的外观特征都服务于功能实现，比如中框上的一圈黑色装饰条，实际是上下壳配合的防水胶圈安装位，同时也在视觉上降低了整机的厚度观感，让设备看起来更轻薄便携。
