带USB连接线的一体式手机充电头结构

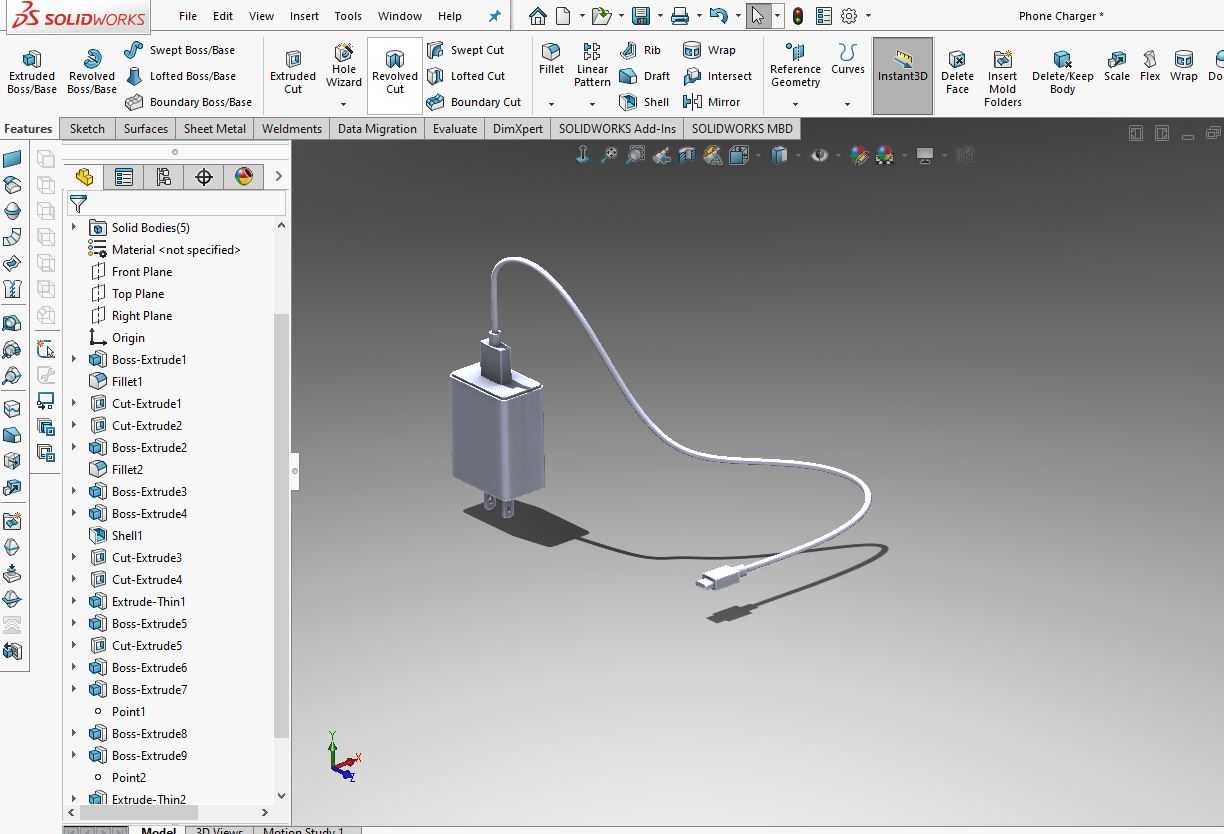

　　日常消费电子配套的充电类配件，是移动终端使用场景中覆盖度极高的配套部件，这款一体式带线充电头的三维结构，完整还原了量产产品的装配逻辑与外形边界，可直接用于消费电子周边产品的结构参考、配套夹具设计、产品展示场景搭建等工作。从实际应用场景来看，这类充电头主要适配智能手机、小型数码外设的低压直流供电需求，插脚端直接对接民用交流市电插座，USB输出端通过配套数据线连接终端设备，完成电能转换与传输，覆盖家庭、办公、公共充电区域等绝大多数日常取电场景，是目前存量规模最大的小型电源转换类消费配件。

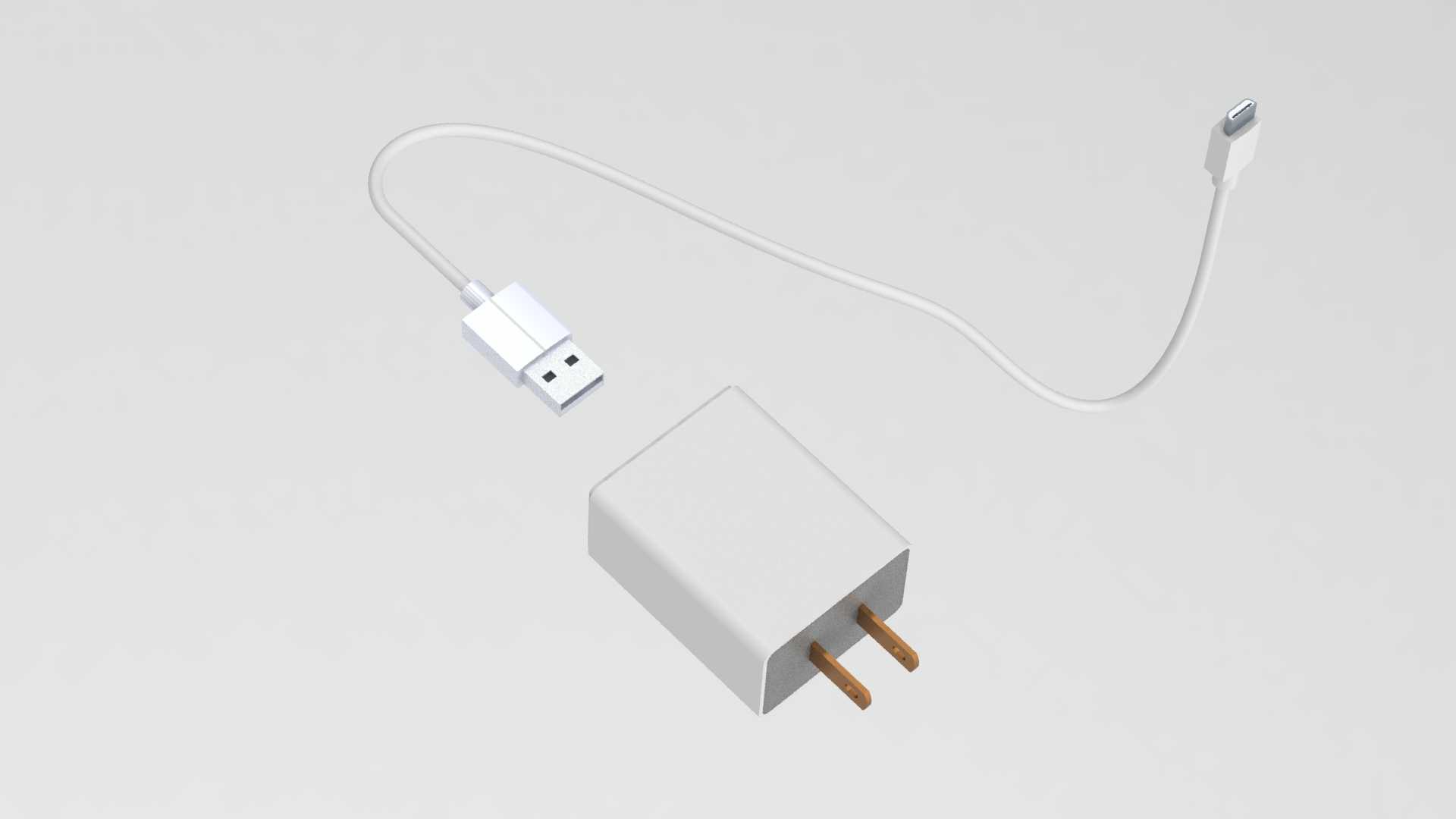

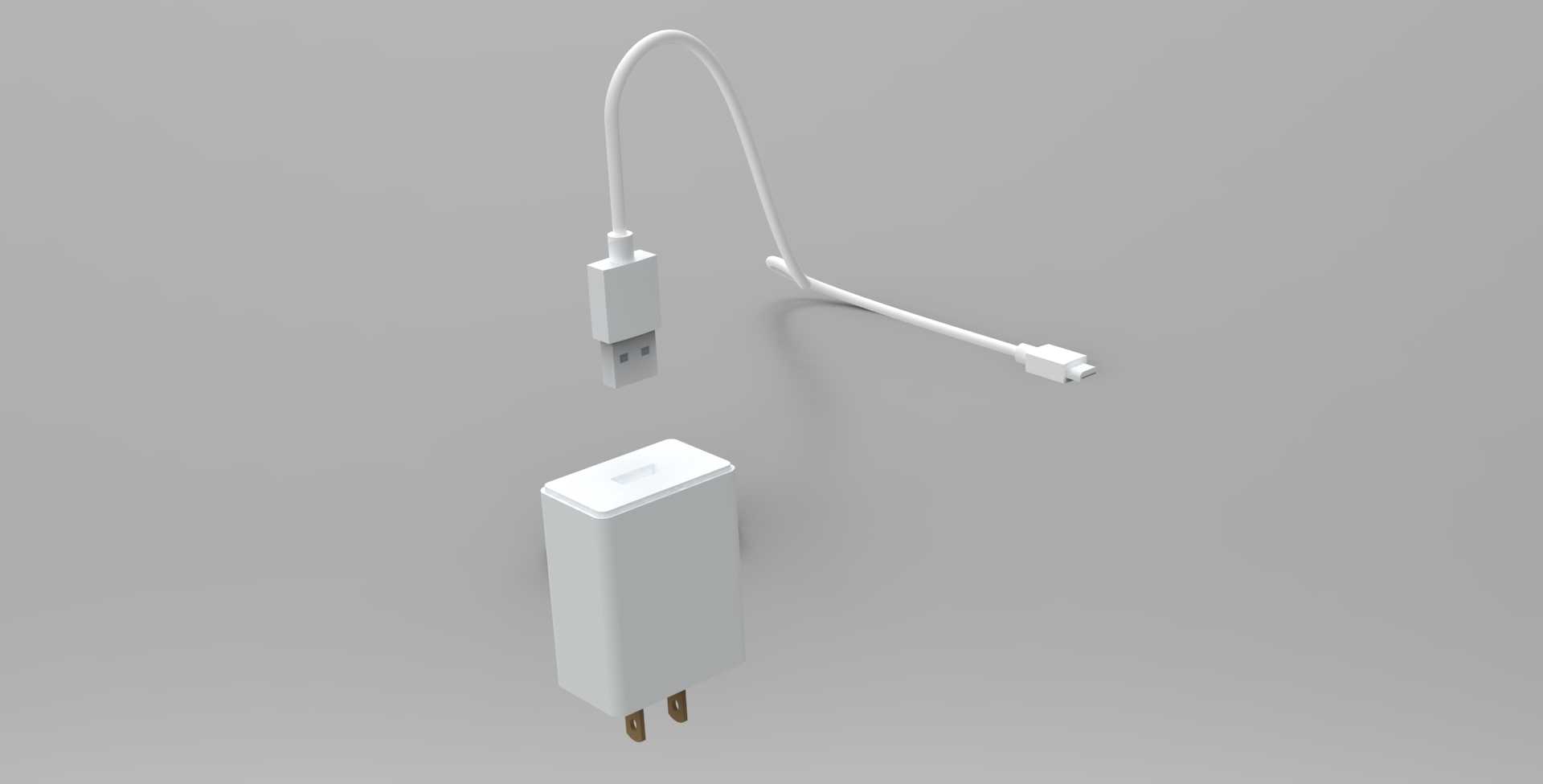

　　从功能特性上看，这款结构采用插脚与主体外壳一体化的设计思路，插脚为标准国标两扁插结构，伸出长度与间距完全符合民用插座的适配尺寸要求，不会出现插接过松或干涉无法插入的问题；主体外壳为方正圆角造型，边缘做了均匀的R角过渡，既避免注塑生产时的尖角应力集中问题，也能提升日常插拔使用的握持手感，不会出现锐边划伤的情况。配套的USB数据线一端为标准USB-A公头，可直接插入充电头主体的输出接口，另一端为终端适配的接头，线材自然弯曲的形态也还原了实际使用中线材的柔性特征，建模时没有做生硬的直线拉直处理，更贴近产品真实的摆放状态。

　　设计思路上，这款结构优先考虑了量产装配的可行性，外壳分为上下两个扣合壳体，内部预留了足够的空间放置电源转换PCB板、插脚连接铜片、输出接口固定座等核心部件，壳体壁厚均匀，符合注塑成型的工艺要求，不会出现壁厚差异过大导致的缩水、翘曲等生产缺陷；插脚与壳体的配合位置做了限位凸台结构，可保证插脚装配后的位置度，避免长期插拔后插脚松动移位的问题；USB输出接口的位置设置在壳体侧面的居中位置，接口周围做了一圈下沉的定位槽，可保证数据线插头插入时的导向精度，减少接口因对位不准产生的磨损。

　　外形尺寸与安装边界方面，这款充电头主体的长宽高比例控制在合理范围内，插入墙面插座后不会遮挡相邻的插座插孔，适配市面上绝大多数标准86型墙面插座、插排的孔位间距；数据线的长度参考常规消费级充电线的通用尺寸，接头部分的尺寸完全符合通用USB接口的规范要求，可与同类型标准接口实现无干涉适配。结构建模过程中，所有配合面的公差预留都参考了消费电子产品的通用装配公差要求，壳体扣合位的卡扣结构、插脚的固定结构、接口的安装位都做了完整的细节还原，没有做简化省略，可直接用于结构验证、装配干涉检查等工作，也可作为同类产品改型设计的基础参考框架，减少从零开始建模的重复工作量。对于从事消费电子结构设计、周边配件开发、产品展示建模的从业者来说，这类完整的成品结构可以帮助快速理解小型电源适配器的布局逻辑，掌握注塑类外壳的设计要点，以及接插件配合位置的尺寸控制方法，避免在实际设计中出现装配干涉、尺寸不符合通用规范的问题。
