气动液压驱动剪叉式升降作业机构设计

　　该剪叉式升降机构的核心应用场景覆盖生产车间物料转运、仓储高位取放货、设备检修辅助登高、流水线工位高度适配等多个工业场景，区别于固定式升降台，该结构可在收拢状态下保持极低的自身高度，适配狭小空间内的设备嵌入需求，无需预留过大的安装基坑，对于旧车间改造、临时作业点位布设的场景适配性更强。从实际用途来看，该机构可根据驱动端配置差异适配不同载荷等级，气动配置版本适合洁净车间、食品加工产线等对油污残留有严格要求的场景，举升载荷覆盖50kg到500kg区间，升降过程无液压油泄漏风险；液压配置版本则适合重载作业场景，举升载荷可覆盖1t到5t区间，适合重型工件转运、大型设备检修登高这类大载荷需求的工况。

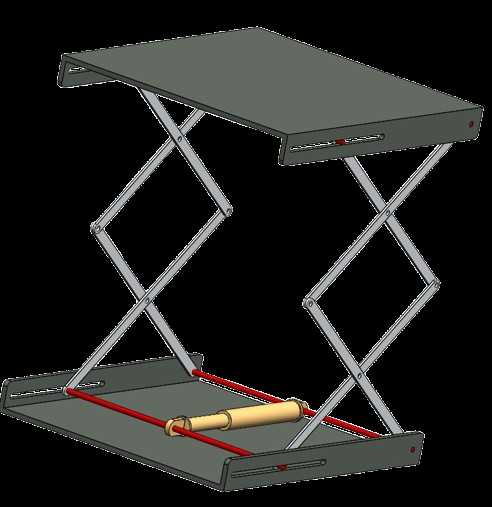

　　功能特性层面，该剪叉结构采用双层交叉臂布局，相比单层剪叉结构，同等收拢高度下可实现更大的升降行程，举升过程中台面始终保持水平状态，侧向偏移量控制在0.5mm/m以内，避免举升过程中物料滑落、作业人员站立失稳的问题；驱动缸体横向布置在底座滑轨之间，不会占用剪叉臂的活动空间，同时缸体两端采用铰接连接，可自适应剪叉臂开合过程中的角度变化，避免缸体承受径向载荷导致密封件过早磨损；底座与台面的滑轨处镶嵌有自润滑铜套，无需频繁加注润滑脂即可保证长期往复运动的顺畅性，降低日常维护工作量。

　　设计思路上，首先根据目标举升高度与收拢高度的比值确定剪叉臂的单节长度，交叉臂的铰接点设置在臂身中点位置，保证开合过程中上下铰接点的运动轨迹始终保持垂直方向，避免台面出现水平方向的窜动；驱动端的推力计算结合剪叉机构的力臂变化曲线，选取缸体额定推力时预留1.5倍的安全系数，避免举升过程中临近最高位置时出现推力不足、台面卡顿的问题；剪叉臂的型材选型根据额定载荷做抗弯强度校核，铰接销轴采用40Cr调质处理，表面做淬火硬化处理，降低长期铰接转动带来的磨损量；台面边缘预留有标准工装安装孔位，可根据实际使用需求加装防护栏、输送辊筒、旋转工作台等附属配件，拓展设备的使用场景。

　　外形尺寸与安装边界方面，该机构收拢状态下整体高度不超过200mm，底座的安装固定孔位按照通用工业设备安装间距设置，可直接固定在地面或者配套移动小车上使用，无需额外做安装基础改造；台面的尺寸可根据实际需求做同比例缩放，剪叉臂的铰接点位保持比例一致即可保证运动特性不变；升降行程范围可通过调整剪叉臂长度做适配，单组双层剪叉结构最大可实现1.2m的升降行程，若需要更大行程可在该结构基础上叠加多层剪叉组，只需对应调整驱动缸的行程与推力参数即可。在实际建模过程中，所有铰接位置都保留了合理的装配间隙，避免运动仿真过程中出现干涉报错，驱动缸的运动行程与剪叉臂的开合角度做了参数化关联，修改缸体行程参数即可自动更新整个机构的升降高度范围，方便后续根据不同项目需求快速调整参数衍生不同规格的型号；底座与台面的板材采用折弯成型结构，相比焊接拼板结构拥有更好的结构刚性，同时整体重量更轻，方便转运与安装。
