车载铰接式料斗升降作业机械结构

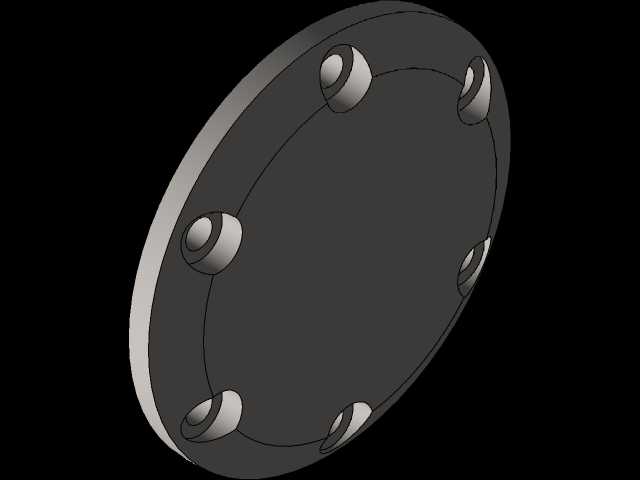

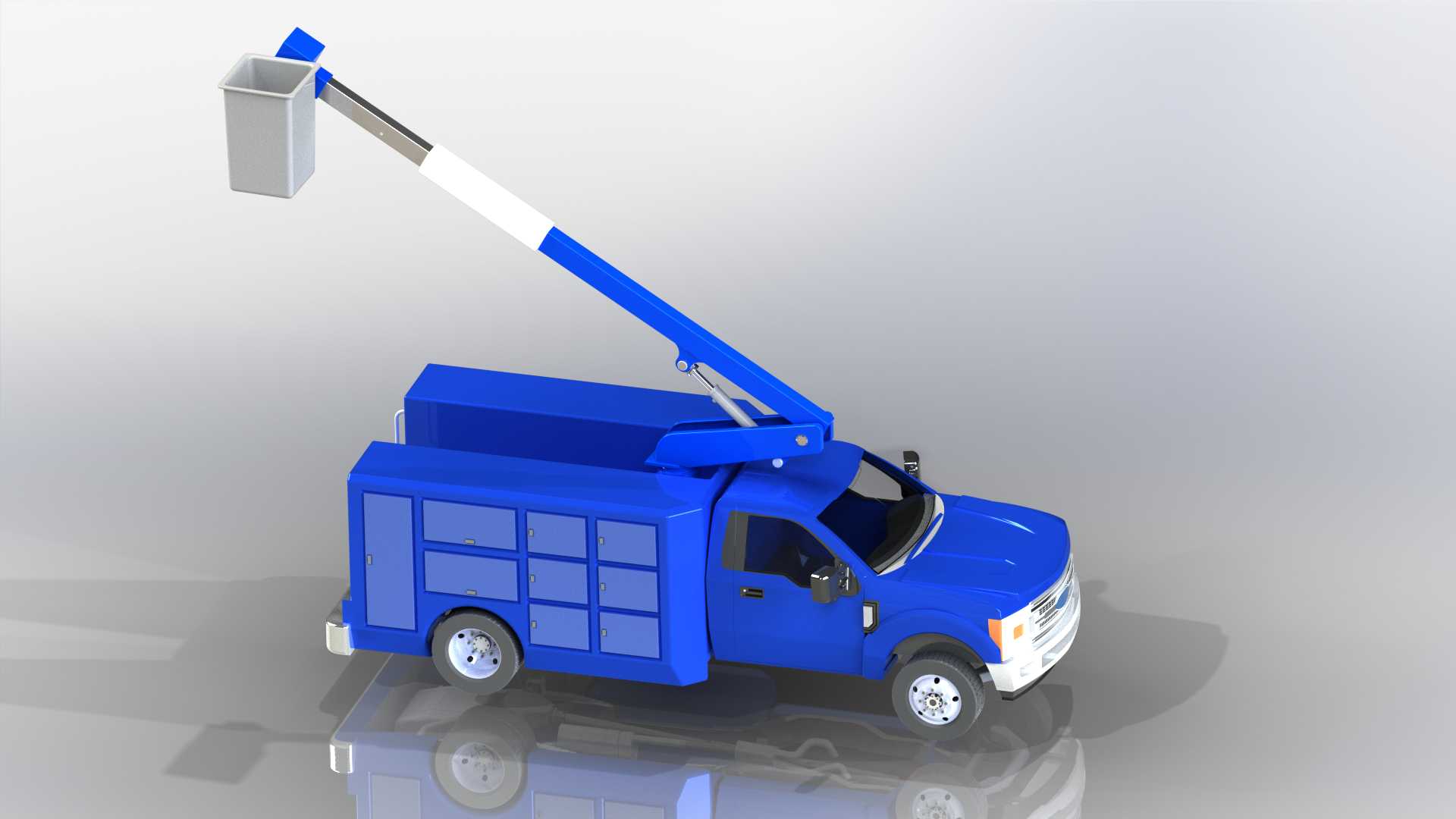

　　该升降作业结构主要适配中型载货卡车的侧装作业场景，常见于城市环卫垃圾收运、厂区散料定点转运、小型工程散料装卸等工况，核心用途是将地面放置的标准方形料斗举升至卡车货箱上方高度，完成料斗内物料的倾倒卸料动作，替代传统人工搬抬上料的作业模式，降低散料转运过程中的人力消耗，提升单趟装卸作业的效率。整套结构采用多段铰接臂的设计形式，底部为竖直固定的立柱基座，基座设计有与卡车底盘副梁匹配的安装法兰面，安装时可直接通过螺栓组固定在卡车底盘侧方的预留安装位，基座整体高度适配常规中型卡车的底盘离地间隙，安装后底部最低点距离地面预留足够的通过间隙，满足非铺装路面的通行需求，不会出现行驶过程中剐蹭地面的问题。

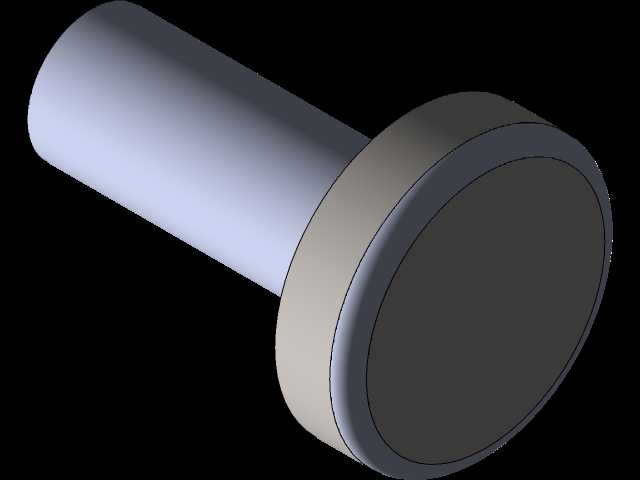

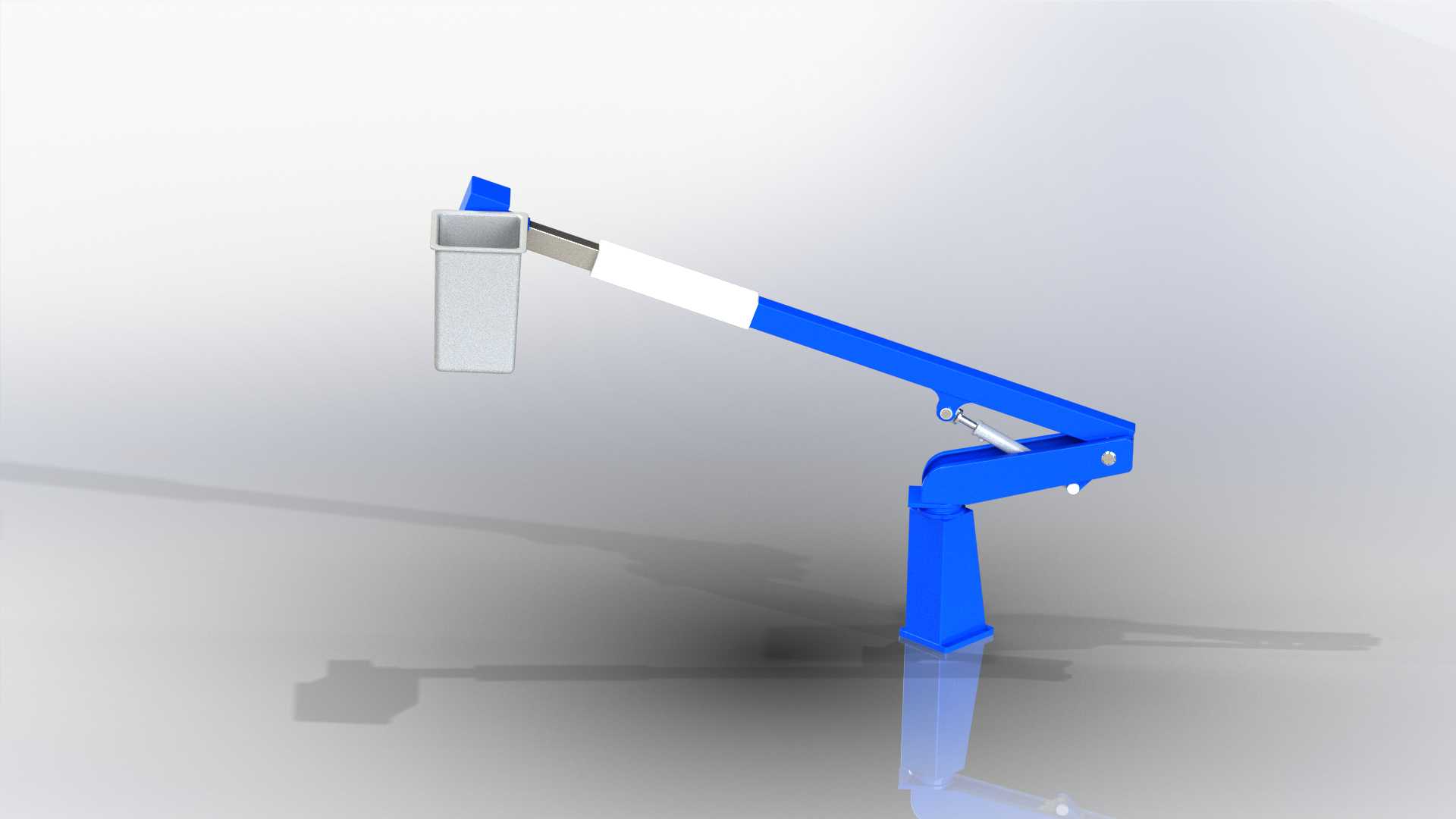

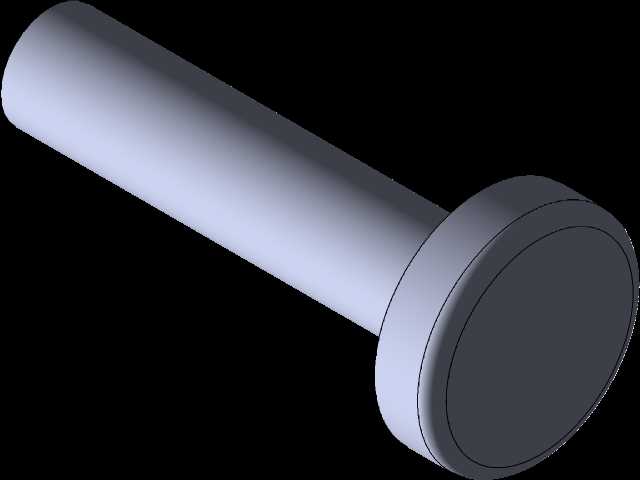

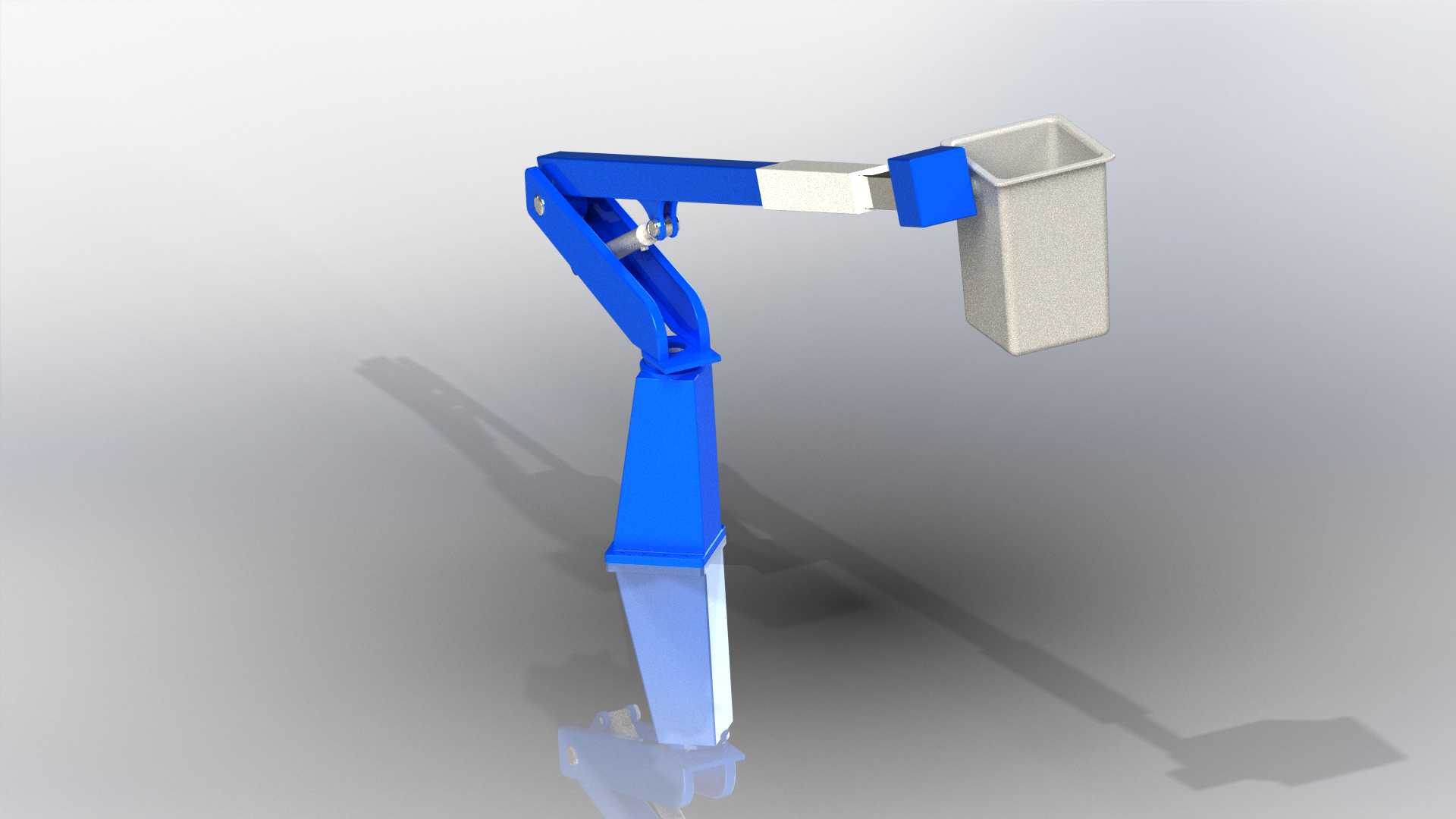

　　立柱内部集成直线驱动单元的安装腔，可适配液压油缸或者电动推杆作为举升动力源，动力输出端连接第一节折臂的铰接点，第一节折臂与立柱顶端采用销轴铰接，可在竖直平面内完成0到75度范围的俯仰摆动，折臂的截面采用箱型焊接结构，在保证整体结构刚度的前提下尽可能降低自重，避免过多占用卡车的额定载质量。第一节折臂的末端铰接第二节折臂，两节折臂之间设置联动拉杆结构，当第一节折臂在动力驱动下向上俯仰时，第二节折臂可通过联动拉杆同步完成姿态调整，保证末端连接的料斗挂载支架始终保持竖直状态，避免举升过程中料斗出现倾斜撒料的问题。

　　料斗挂载支架设计有与标准方形料斗匹配的卡扣式连接结构，料斗放置到位后可通过手动锁销完成固定，举升至卸料高度后，可通过额外的小行程驱动件带动挂载支架翻转，完成料斗的倾倒动作，整套臂架完全收回时，整体可贴合在卡车驾驶室后方的侧面位置，横向突出距离不超过车身外廓的法定限值，不会影响车辆的正常道路通行。设计过程中对各铰接点的受力做了针对性的校核，臂架处于最大伸出举升状态时，末端可承载额定装载量的满装料斗，各铰接销轴的剪切应力、臂架截面的弯曲应力均控制在常用结构钢的许用应力范围内，同时预留足够的安全系数，应对作业过程中的偏载、冲击载荷。

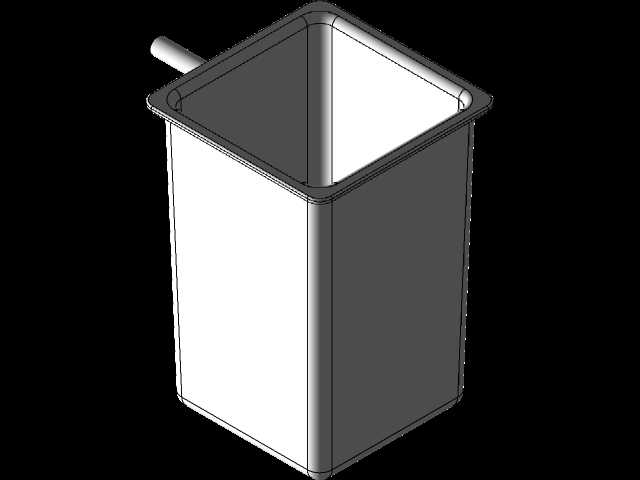

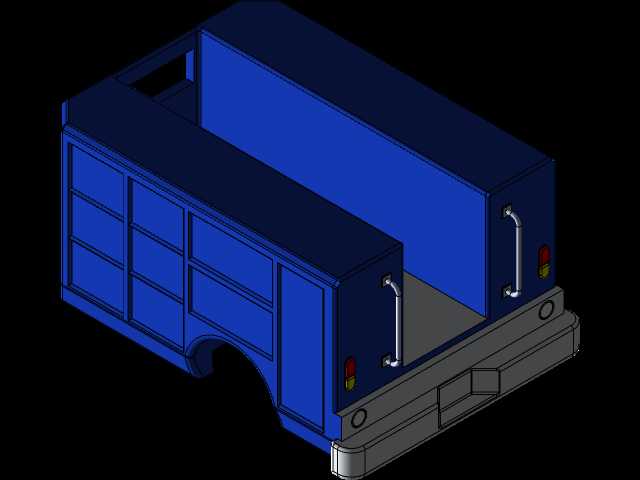

　　整套结构的运动轨迹经过反复优化，举升过程中臂架不会与卡车驾驶室、货箱侧边发生运动干涉，料斗从地面取料位置到货箱上方卸料位置的运动过程平滑，无突兀的姿态变化，驱动单元的负载变化曲线平缓，可降低动力源的功率选型要求。安装边界方面，整套结构的固定基座仅需要在卡车副梁上预留对应的螺栓孔位，不需要对底盘主结构做切割、焊接改动，适配性较强，可快速完成在同吨位不同型号卡车上的加装，臂架所有铰接点均设计有黄油嘴注油通道，日常维护时可直接在外部完成润滑脂加注，不需要拆解结构，降低后期运维的工作量。料斗采用通用的方形敞口设计，底部设置有加强筋，可适配常见的散料装载需求，边缘做卷边强化处理，反复倾倒碰撞不易出现变形。
