阀用蜗轮传动件三维结构设计

　　在工业管路控制场景中，蜗轮作为蜗杆蜗轮减速机构的核心从动件，常被集成在各类手动、电动阀门的驱动端，承担着将蜗杆的小扭矩高转速输入，转化为阀杆所需的大扭矩低转速输出的核心作用，尤其在大口径闸阀、蝶阀、球阀的启闭结构中，蜗轮副的传动特性直接决定了阀门操作的省力程度与启闭精度。这款蜗轮的结构设计完全围绕阀类驱动的实际工况展开，齿部采用阿基米德齿形修形处理，啮合过程中齿面接触面积均匀，能有效降低阀门频繁启闭带来的齿面磨损，避免长期使用后出现传动间隙过大、阀位定位不准的问题。

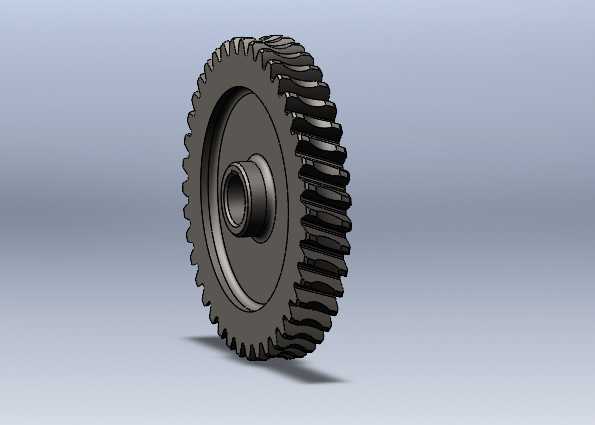

　　从结构布局来看，蜗轮主体采用辐板式结构，轮缘部分均匀分布连续的螺旋齿，轮毂位置设计有与阀杆配合的阶梯安装孔，孔位同轴度公差控制在0.02mm以内，保证装配后阀杆转动无卡滞，轮辐部分做了等厚减重处理，在保证整体结构强度满足额定输出扭矩要求的前提下，尽可能降低零件自身重量，减少阀门驱动端的整体负载。设计过程中，首先结合阀门口径与额定工作压力核算所需的传动比，确定蜗轮的齿数、模数与齿宽参数，齿宽取值比常规通用蜗轮加宽12%，目的是提升齿面接触强度，适配阀门启闭时可能出现的短时过载工况，比如管路带压启闭时的额外阻力。

　　安装边界方面，轮毂的轴向定位台阶尺寸与阀门驱动腔的安装止口完全匹配，蜗轮端面的跳动公差控制在0.03mm以内，装配后无需额外调整垫片即可保证与蜗杆的中心距符合设计要求，齿侧间隙控制在0.1-0.18mm之间，既保证传动过程无卡滞，又避免反向间隙过大导致的阀位控制偏差。在实际应用场景里，这类蜗轮不仅用于通用工业管路的阀门驱动，在化工、水务、油气输送领域的高压阀门上也有广泛适配，因为蜗轮蜗杆机构本身具备反向自锁特性，当阀门调整到指定开度后，无需额外的锁止结构即可保持阀位固定，不会因为管路介质的压力冲击出现阀位自行偏移的问题。

　　结构细节上，齿根位置做了R0.5的圆角过渡，避免热处理过程中出现应力集中导致的齿根断裂，轮毂的键槽位置采用对称布局，保证扭矩传递过程中受力均匀，不会出现单键偏载导致的键槽磨损变形。建模过程中对齿面的螺旋升角做了精确拟合，每一个齿的曲面都经过连续曲率检查，保证后续加工时刀具路径可以平滑过渡，不会出现接刀痕影响齿面啮合精度。不同于通用减速箱内的蜗轮结构，这款阀用蜗轮的轮毂长度做了针对性加长，目的是提升与阀杆的配合长度，降低阀杆转动时的倾覆力矩，避免长期使用后出现阀杆倾斜导致的密封件磨损问题。轮缘的外圆尺寸与阀门驱动腔的内壁预留了2mm的安全间隙，避免温度变化导致零件热胀后出现转动剐蹭，蜗轮的端面设计有均匀分布的刻度定位槽，可配合驱动腔上的指示结构直观显示阀门的当前开度，方便现场操作人员快速判断管路通断状态。从受力角度分析，蜗轮工作时的受力主要集中在齿面的接触区域与轮毂的键槽位置，因此在结构设计时对这两个区域做了局部加厚处理，通过有限元应力校核，在额定1.5倍过载扭矩下，最大应力值远低于材料的许用应力，保证长期使用的结构可靠性。
