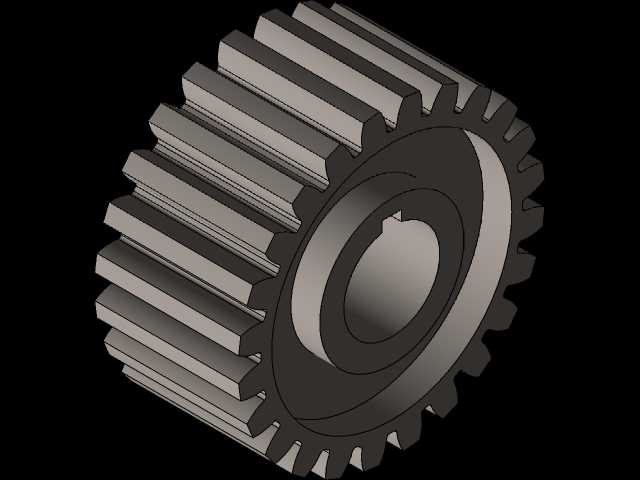

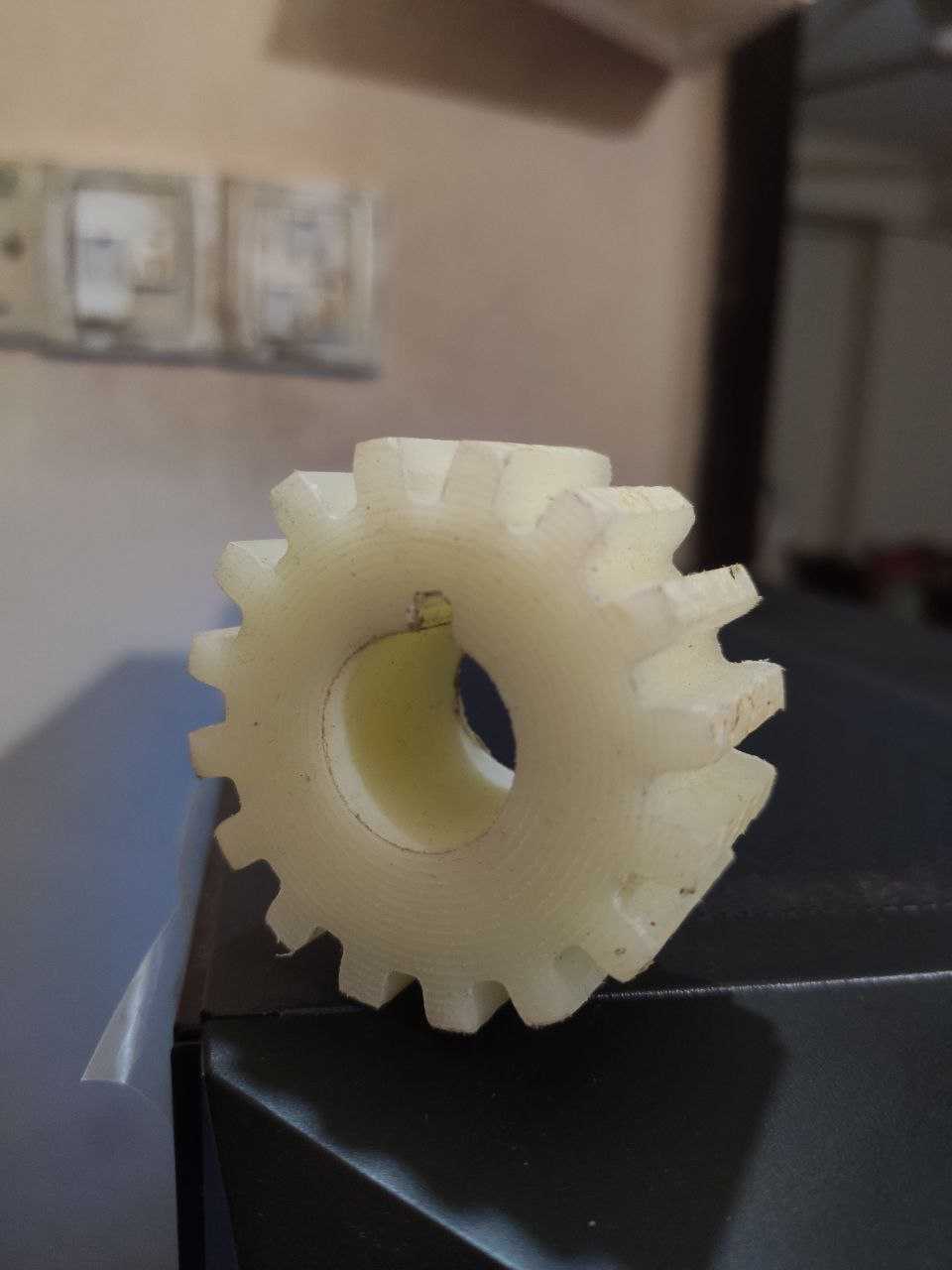

带键槽直齿圆柱齿轮传动结构

这款直齿圆柱齿轮的核心应用场景覆盖中小功率定传动比传动链路，常见于普通机床进给箱、小型输送机驱动端、农用机械传动组、轻工包装设备的动力分配单元，这类场景普遍对传动比恒定、中心距安装误差容忍度有明确要求，不适合用斜齿轮或蜗轮蜗杆结构的工况下，这类直齿结构的维护便捷性优势会被放大。从实际用途来看，该齿轮主要承担平行轴间的旋转扭矩传递，通过轮齿的连续啮合，将输入端的转速与扭矩按照固定齿数比传递到输出端，内孔的键槽结构用于和传动轴实现周向固定，避免传动过程中齿轮与轴出现相对滑转，保证扭矩传递的可靠性，相比过盈配合的连接方式，键槽连接的装拆难度更低，适合需要定期维护更换易损件的传动工位。

从功能特性上看，直齿圆柱齿轮不存在轴向力，配套的支撑轴承只需要承担径向载荷，能降低轴承选型成本与支撑结构的设计复杂度，轮齿采用渐开线齿形，啮合过程中传动比稳定，不会出现斜齿轮传动时的轴向窜动问题，适合转速不超过1500r/min的中低速传动场景，齿宽与齿顶圆的比例经过匹配，能在保证轮齿弯曲强度的前提下，尽可能减少齿轮自身的转动惯量，降低传动链路启动时的惯性冲击。

设计思路层面，首先根据传动链路的额定扭矩、传动比要求确定模数与齿数，模数选择时兼顾齿根弯曲强度与中心距限制，避免模数过大导致整体结构尺寸超标，内孔直径根据配套传动轴的直径确定，键槽的尺寸公差按照平键连接的标准公差选取，保证键与键槽的配合间隙在合理范围，既不会因为间隙过大产生传动冲击，也不会因为过盈导致装拆困难。齿顶圆、齿根圆的尺寸公差按照IT7级精度控制，齿面粗糙度满足中低速传动的接触要求，不需要过高的齿面研磨处理，平衡加工成本与使用性能。轮缘与轮毂的连接辐板厚度根据齿轮受力情况计算确定，避免辐板过薄导致传动过程中出现轮体变形，也不会因为辐板过厚增加不必要的重量。

外形尺寸与安装边界方面，该齿轮的轴向安装尺寸由齿宽决定，安装时需要保证齿轮端面与传动轴轴线的垂直度，避免轮齿偏载导致局部齿面磨损过快，径向安装尺寸以齿顶圆为最大边界，设计配套箱体时需要预留足够的齿顶间隙，避免齿轮转动时与箱体内壁发生刮擦，内孔与传动轴的配合采用基孔制过渡配合，保证安装后齿轮的径向跳动在允许范围内，键槽的位置与传动轴上的键槽对齐，装入平键后需要检查周向固定的可靠性，轴向定位通常采用轴用挡圈或者轴肩实现，限制齿轮在传动轴上的轴向窜动，保证啮合齿宽的有效接触长度。在实际装配时，需要保证配对齿轮的中心距误差在允许范围内，中心距过大会导致齿侧间隙过大，传动正反转时产生冲击，中心距过小会导致轮齿啮合过紧，加剧齿面磨损，甚至出现卡齿问题。这类直齿轮的失效形式主要是齿面磨损与轮齿折断，日常维护时需要定期检查齿面磨损情况，及时补充润滑脂，减少干摩擦导致的齿面损伤，当齿厚磨损量超过允许值时需要及时更换，避免出现断齿导致整条传动链路失效。
