莫氏锥度活顶尖及多规格变径套组件

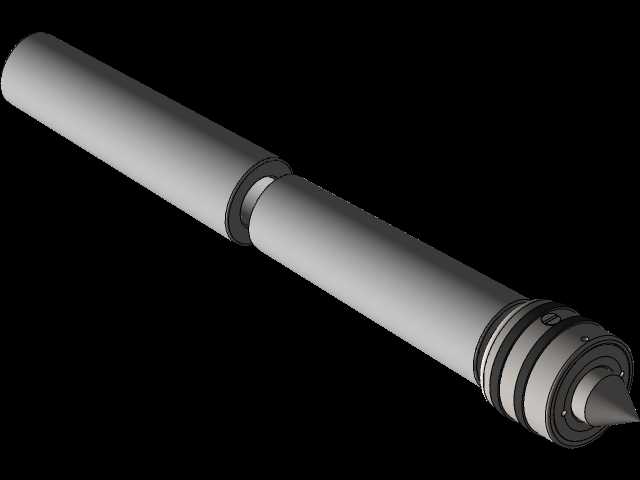

在普通车床、外圆磨床的轴类零件加工场景里，工件的端面定位与回转支撑精度直接决定了最终的形位公差表现，这套活顶尖及配套变径套组件，正是针对中小批量加工场景下不同机床主轴锥孔适配、不同重量工件支撑需求开发的工装部件。日常加工中，车间里的设备往往涵盖不同出厂年代的机型，主轴锥孔从MT3到MT5都有分布，要是每台机床都单独配齐对应规格的活顶尖，不仅工装库存压力大，不同顶尖的精度校准也会占用大量生产准备时间，这套组件通过配套MT3转MT4、MT4转MT5、MT3转MT5三种变径套，用单支活顶尖就能覆盖三种主流莫氏锥度的机床主轴安装需求，大幅降低了工装管理成本。

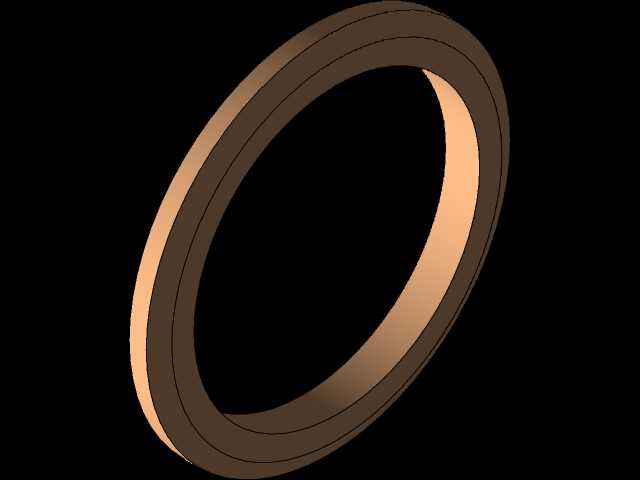

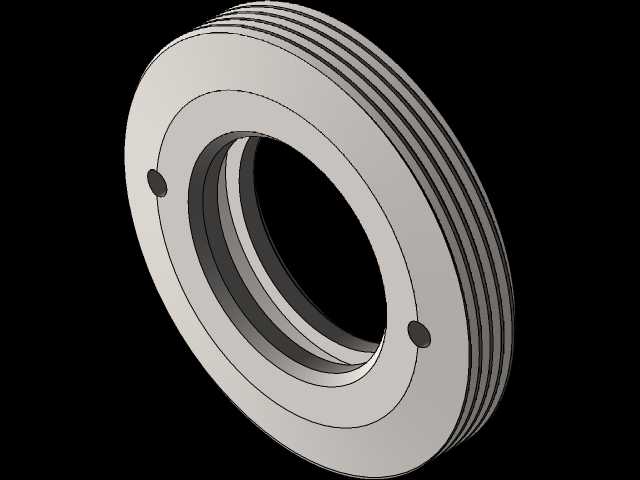

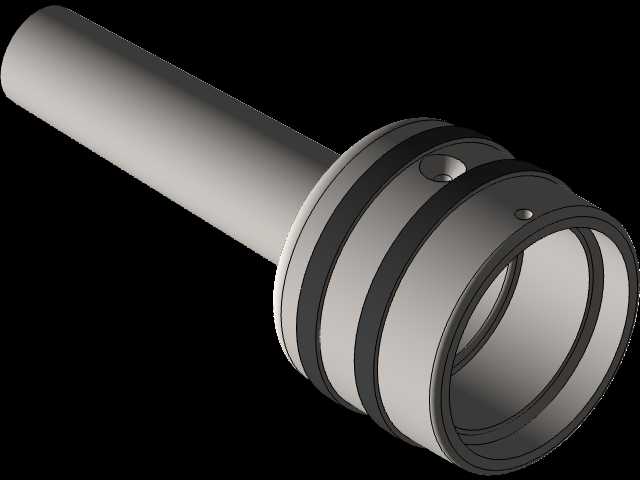

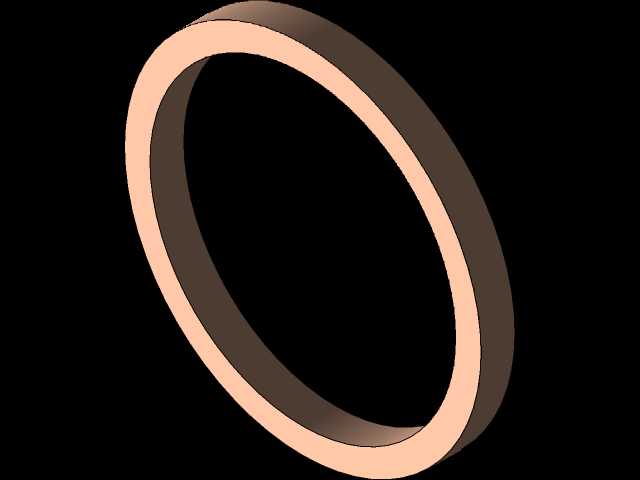

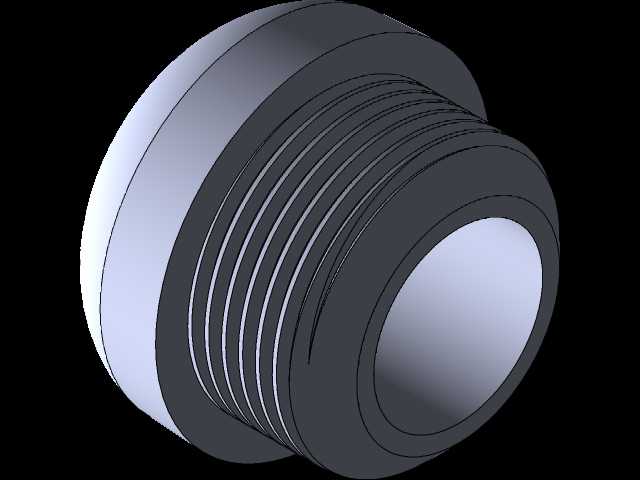

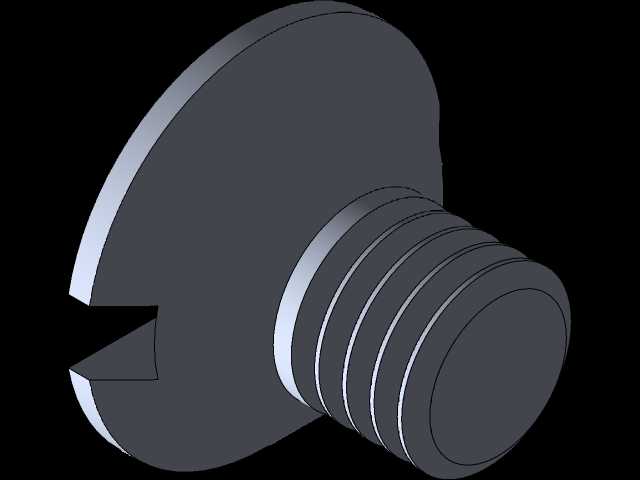

从功能特性上看，活顶尖的核心作用是在工件随主轴回转的过程中，提供稳定的轴向顶紧力，同时自身内置的轴承结构要承受工件重量带来的径向载荷，避免顶尖与工件中心孔之间发生滑动摩擦烧蚀中心孔。这套活顶尖的头部采用标准60度锥面设计，和GB/T 145规定的A型中心孔完全适配，顶紧时的接触面积均匀，不会出现局部应力集中导致的工件中心孔变形。顶尖的壳体部分做了多道密封环槽设计，加工过程中飞溅的切削液、铁屑很难进入内部轴承腔，能有效延长轴承的维护周期，在铸铁件的粗加工场景下，这种密封结构的优势尤为明显——铸铁切屑硬度高、颗粒细，普通无密封的活顶尖往往连续加工十几个小时就会出现回转卡滞，而带多道密封的结构能把无故障工作时间提升三倍以上。

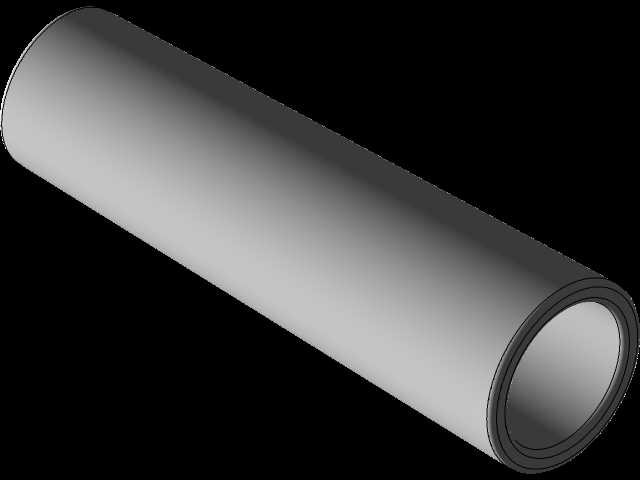

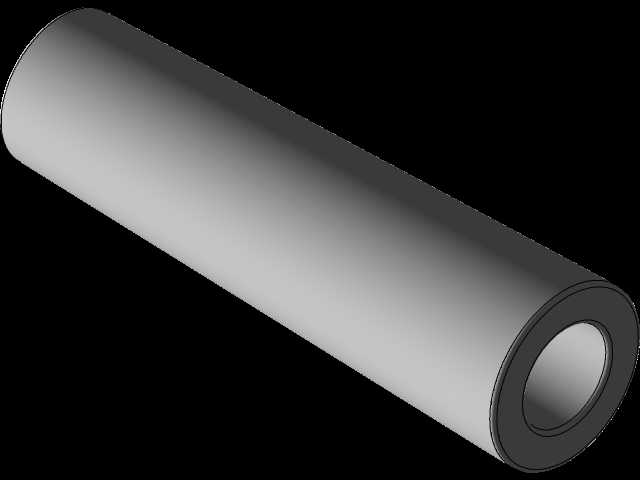

设计过程中首先要明确的是安装边界尺寸，所有变径套的外锥面都严格遵循莫氏锥度的公差标准，锥度偏差控制在AT4级以内，装入机床主轴锥孔后，锥面的接触面积不低于85%，且大端接触斑点分布均匀，避免安装后出现顶尖跳动超差的问题。变径套的内锥孔和活顶尖的尾锥采用同精度等级的莫氏锥度配合，安装后活顶尖的径向跳动在近端面处不超过0.005mm，距离端面150mm位置的跳动不超过0.01mm，完全满足精加工工序的精度要求。尺寸设计上，活顶尖的主体外径做了阶梯式收窄，靠近头部的位置直径更小，在加工端面带台阶的轴类零件时，能避免刀具退刀时和顶尖壳体发生碰撞，给刀具留出足够的运动空间。

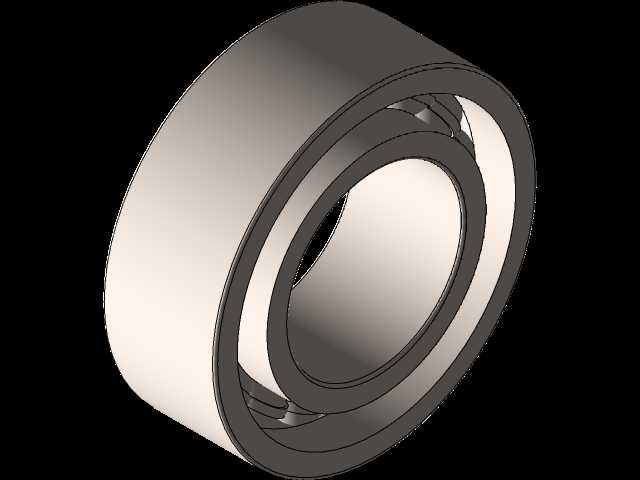

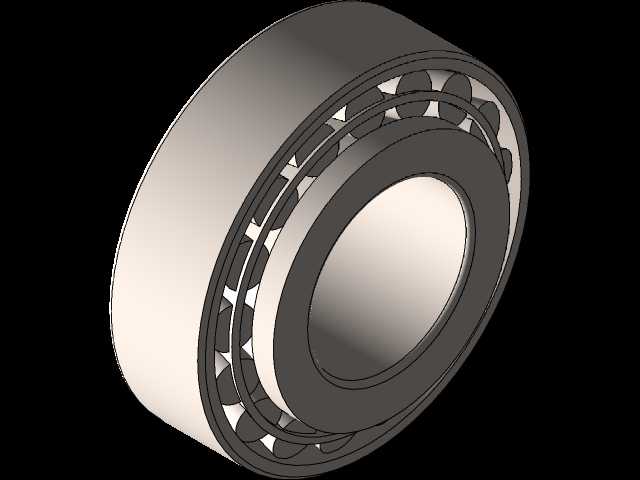

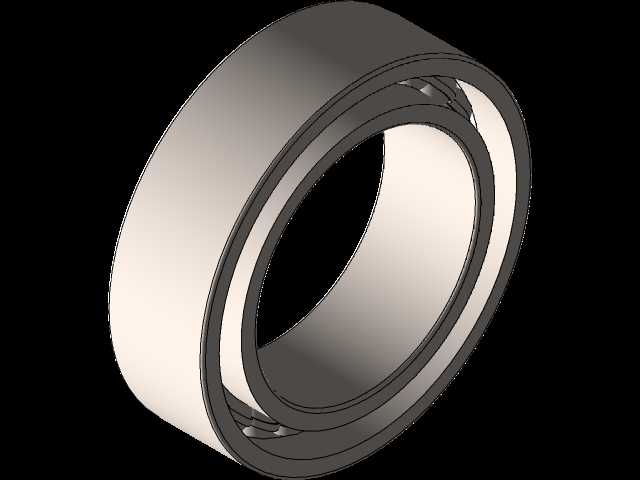

实际选型使用时，需要根据工件的重量调整顶紧力的大小，这套活顶尖的内部采用角接触球轴承搭配推力轴承的组合结构，既能承受径向的切削力载荷，也能承受轴向的顶紧力，针对长度在1米以内、重量不超过80公斤的轴类零件，支撑稳定性完全可以满足半精车、精车以及外圆磨削的工艺要求。变径套的拆卸槽设计在套体的大端位置，使用标准斜铁就能快速完成拆卸，更换不同规格的变径套只需要不到一分钟的时间，在多机型轮换加工的生产场景下，能有效减少工装切换的辅助时间。

从结构细节来看，顶尖头部采用硬质合金镶嵌设计，和工件中心孔接触的部位硬度达到HRC90以上，长期使用不会出现磨损凹陷，避免因为顶尖头部磨损导致的工件回转中心偏移。壳体表面做了发黑处理，具备基础的防锈能力，日常存放不需要额外做防锈涂装也能适应车间的潮湿环境。每个变径套的法兰端面都做了清晰的锥度标识，现场操作人员不需要测量就能快速识别对应的规格，避免装错规格导致的安装故障。需要注意的是，安装变径套之前要彻底清理主轴锥孔和变径套锥面的铁屑、油污，哪怕是直径0.1mm的切屑夹在锥面之间，都会导致顶尖的跳动量超差，直接影响加工零件的圆度和同轴度。

在加工细长轴类零件的时候，活顶尖的回转灵活性尤为关键，这套组件的轴承预紧力做了优化调整，回转阻尼小，不会因为顶紧力过大导致工件出现弯曲变形，同时预紧力也不会过小导致回转时出现窜动，在细长轴的反向走刀加工场景下，能有效减少工件的让刀变形，提升轴类零件的圆柱度精度。配套的变径套全部采用合金钢整体淬火处理，硬度达到HRC55以上，长期拆装也不会出现锥面拉毛、变形的问题，整套组件的使用寿命能满足车间三年以上的日常使用需求。
