立方体内嵌活动球体一体镂空结构件

项目分类:通用机械零部件 发布时间:2025-08-27 ID:1067768
  • 立方体内嵌活动球体一体镂空结构件
  • 立方体内嵌活动球体一体镂空结构件
  • 立方体内嵌活动球体一体镂空结构件

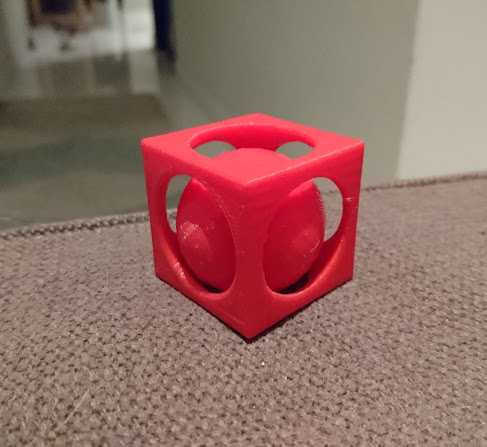

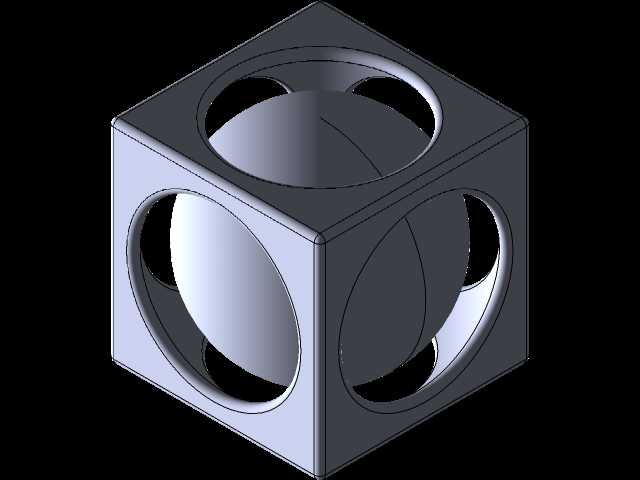

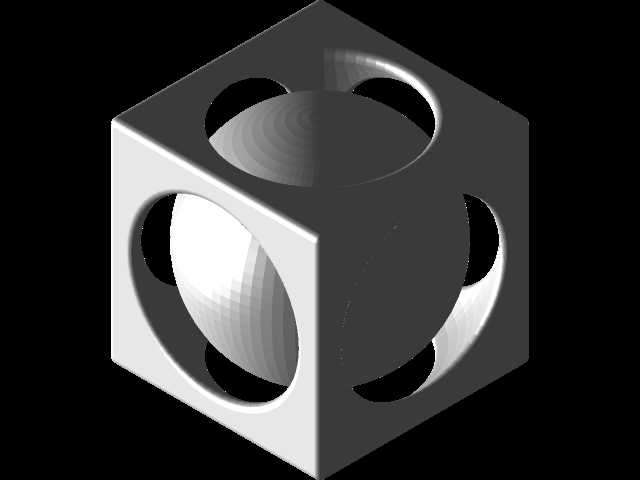

  该结构件采用正六面体框架作为外部承载主体,六个面的中心位置均开设等直径圆形通孔,通孔边缘做等半径圆角过渡,避免应力集中导致的边角破损,内部嵌套一个可在框架空腔内自由转动的实心球体,球体直径略大于各面通孔的内径,从物理层面限制球体脱离框架,实现无额外连接件的一体嵌套活动结构。从设计逻辑来看,这类结构最初源于机械装配中的干涉验证训练,用于练习三维建模过程中的布尔运算、公差配合预判,以及增材制造过程中的悬空角度、支撑添加的实操判断,后续逐渐演变为兼具结构展示性与把玩属性的工艺小物件。

  在实际应用场景中,这类一体嵌套结构可作为机械原理教学的具象演示件,直观展示无装配一体成型活动结构的实现逻辑,帮助初学者理解空间限位、运动自由度约束的基础概念;也可作为3D打印入门的验证模型,用于测试设备的打印精度、悬空层成型质量,以及不同材料的收缩率对配合间隙的影响——若球体与框架内壁的间隙预留过小,打印完成后球体可能与框架粘连无法活动,间隙过大则会出现球体晃动量超标的问题,常规设计中单边间隙控制在0.2-0.3mm区间,适配绝大多数FDM与光固化3D打印设备的成型精度。

  从结构功能特性来看,外部立方体框架的棱边均做倒角处理,避免尖锐边角造成的划伤,六个面的通孔同轴度公差需控制在0.1mm以内,保证球体在空腔内转动时不会出现卡滞,球体表面粗糙度Ra控制在6.3μm以下,减少转动过程中的摩擦阻力。外形尺寸方面,常规版本的立方体边长可根据使用需求调整,作为桌面摆件时多采用50mm边长规格,作为教学演示件时可放大至100-150mm边长,安装边界无特殊要求,依靠立方体的平面结构可直接平稳放置在水平台面上,无需额外固定结构。设计过程中需重点关注框架壁厚的均匀性,壁厚过薄会导致框架结构强度不足,受挤压时容易出现开裂,壁厚过厚则会增加打印耗时与材料消耗,常规50mm边长版本的框架壁厚设置为3mm即可满足日常把玩的强度需求;同时球体与框架内壁的接触面需做圆滑过渡,避免出现棱角导致的转动卡涩,建模时可先完成立方体与球体的基础建模,通过布尔差集运算开出六个面的通孔,再对所有边角做圆角处理,最后验证球体的活动自由度,确保无干涉区域。

  这类结构的设计难点在于对成型工艺的适配性,若采用传统减材加工方式,内部球体无法在不破坏外部框架的前提下加工完成,因此这类结构几乎都采用增材制造方式一体成型,设计时需根据所选打印工艺调整支撑方案,光固化打印时可将通孔角度调整至与成型平台呈45度角,减少支撑添加量,FDM打印时需控制悬空角度不超过45度,避免出现塌边缺陷。在工业设计领域,这类嵌套结构的设计思路也可延伸至工业零部件的免装配结构设计中,例如部分一体化铰链、活动卡扣结构,通过一体成型的方式减少装配工序,提升结构可靠性,降低装配成本。
