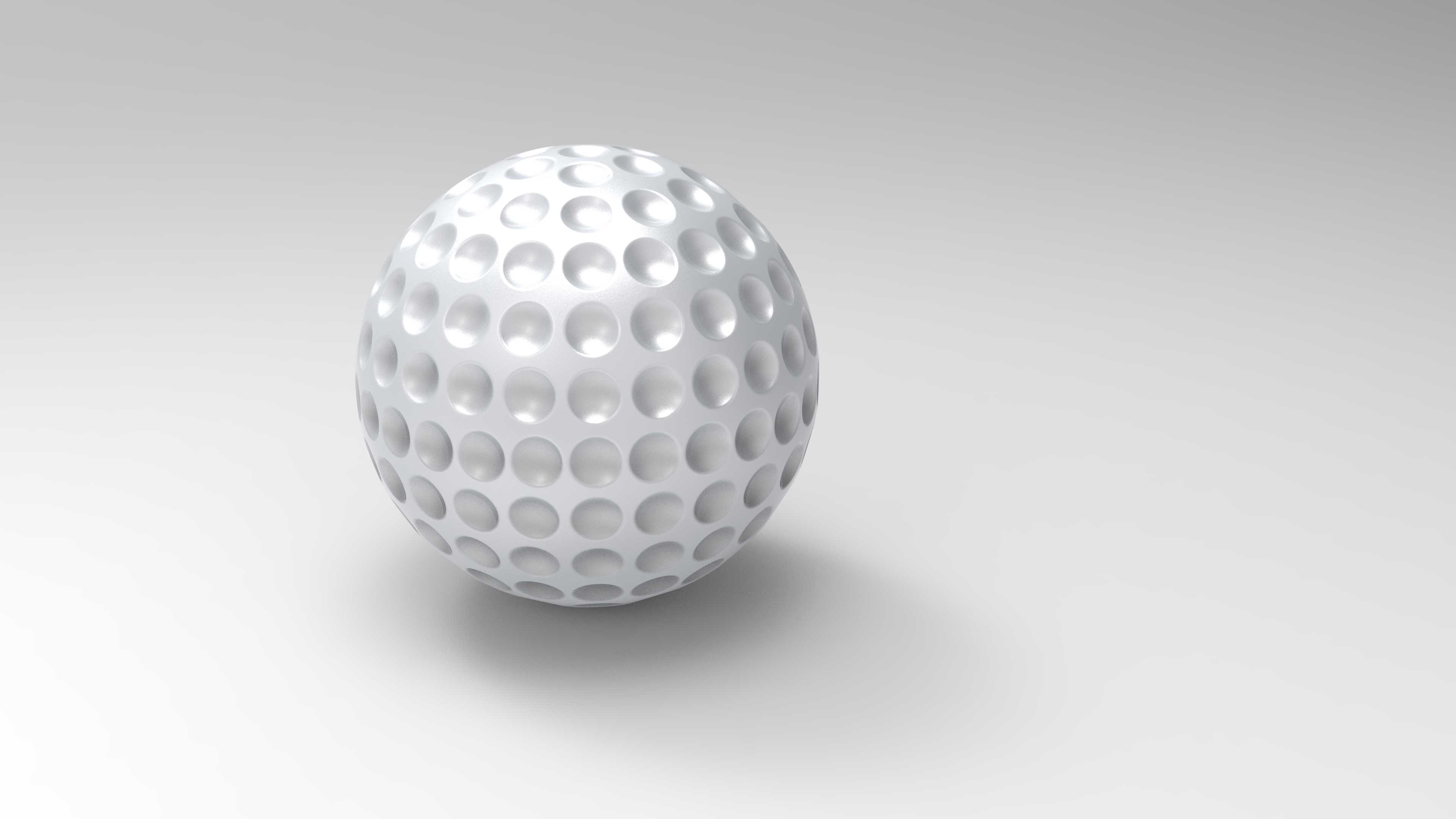

带凹坑纹理的高尔夫练习球三维结构设计

　　日常做曲面建模练习的时候，很多刚接触三维结构设计的从业者都会选择高尔夫球作为练习载体，核心原因就在于这个看似简单的球体，涵盖了球面阵列、特征排布、曲面过渡等多个高频用到的建模操作点。从实际应用场景来看，这类带规则凹坑的球体结构，除了作为高尔夫运动的专用器材之外，其表面凹坑的减阻设计思路，也常被借鉴到流体输送领域的球形阀芯、户外风速检测的球形传感探头、部分游乐设备的缓冲撞击球等结构设计中，理解这类球面凹坑的排布逻辑，对后续处理各类带曲面阵列特征的零部件有很强的参考价值。

　　从功能特性上来说，高尔夫球表面的凹坑并非随意排布，每一个凹坑的深度、直径、相邻凹坑的间距，都会直接影响球体飞行过程中的空气阻力分布，建模过程中需要先确定单块球面区域的凹坑排布规律，再通过圆周阵列、球面投影的方式完成整球的特征布置，避免出现特征重叠、曲面畸变的问题。做这个结构设计的时候，首先要确定基础球体的直径基准，常规练习用高尔夫球的直径控制在42.67mm左右，这个尺寸是行业通用的边界值，不管是做练习用球的结构验证，还是把这个球面凹坑结构移植到其他球形零部件上，都要先锁定基础球面的尺寸基准，再去匹配凹坑的参数。

　　凹坑的设计上，单个凹坑采用球面凹陷的结构，凹陷深度控制在0.25mm上下，凹坑的开口直径在3.5mm左右，排布的时候要先在球面上划分出均匀的球面多边形网格，确保每一个凹坑的中心到相邻凹坑中心的距离保持一致，避免出现局部凹坑过密或者过疏的问题，不然不仅会影响外观的均匀性，要是把这个结构用到流体接触的零部件上，还会直接影响流场的分布稳定性。建模过程中最容易出问题的点，就是阵列特征的时候的参考选择，很多新手会直接用线性阵列或者简单的圆周阵列去做凹坑，最后会出现在球面两极位置特征变形、凹坑形状被拉伸的问题，正确的思路应该是先做出单组凹坑的特征，通过球面基准面的约束，把特征的草图平面始终贴合球面的法向，再通过变量阵列或者曲线驱动的阵列方式，沿着预先划分好的球面网格线完成整球的特征布置，最后做整球的曲面合并，检查每一个凹坑边缘的过渡圆角，避免出现锐边，不管是实际生产的注塑模具加工，还是做结构的受力仿真，锐边都会带来应力集中的问题。从安装和适配的边界来说，如果是作为高尔夫练习球使用，这个尺寸的球体可以适配常规的球座、高尔夫练习网的发球机构，不会出现卡球的问题；如果是把这个凹坑球面结构移植到其他工业球形零件上，只需要等比例缩放基础球体的直径，同步调整凹坑的深度和直径比例，就能快速适配不同的工况需求，比如做小通径的球形阀芯的时候，可以把凹坑深度调浅，避免影响密封面的贴合精度，做户外风速检测的球形探头的时候，可以适当加大凹坑的深度，降低紊流对检测数据的干扰。

　　很多人做这类练习模型的时候，只会关注外观的相似度，忽略了特征参数的实际工程意义，其实每一个凹坑的排布角度、深度比例，都是经过实际流体验证的，建模的时候把这些参数逻辑理清楚，比单纯做出一个看起来像的模型要有价值得多，后续遇到类似的球面阵列、曲面特征排布的工作任务，都可以把这个建模思路复用过去，减少重复试错的时间。另外在做曲面合并的时候，要注意检查每一个凹坑和基础球面的相切关系，避免出现曲面缝隙、重叠面的问题，这些细节问题如果在建模阶段没有处理好，后续导入工程图做尺寸标注，或者导入仿真软件做受力、流体分析的时候，很容易出现网格划分失败、计算不收敛的问题，这也是很多新手做曲面类零件建模的时候容易忽略的点，总觉得外观看起来没问题就可以，实际上工程用的三维模型，每一个特征的几何连续性都要满足后续生产、仿真的要求。
