乐高星战主题Q版角色拼装摆件造型设计

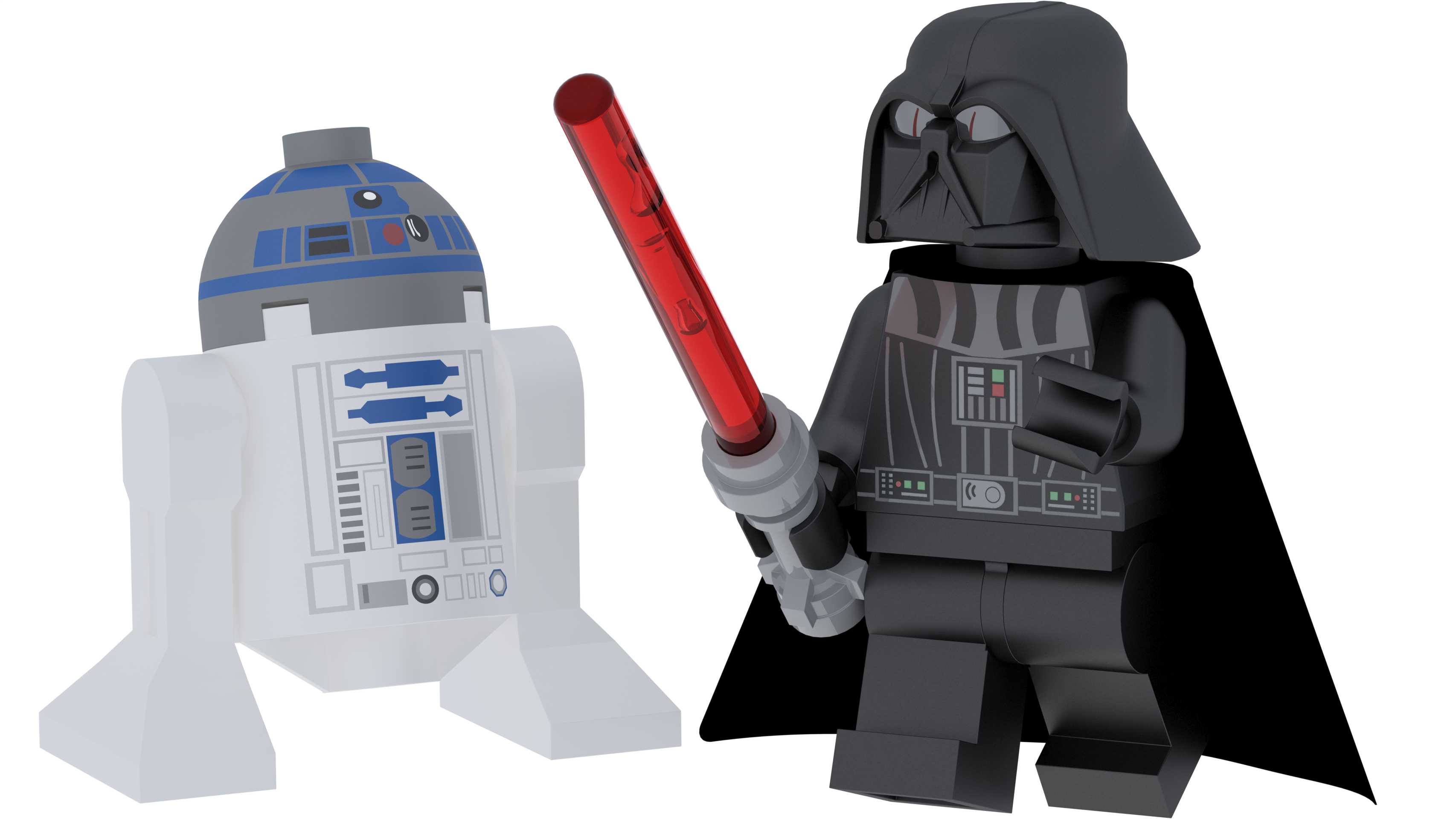

本次呈现的两款积木化星战角色造型，在结构设计上完全遵循乐高式拼装积木的通用接口规范，所有凸点、卡扣的尺寸公差控制在0.1mm以内，可直接与市售标准乐高颗粒实现无缝拼合，适配潮玩展示、IP衍生周边开发、积木拼装教学等多个场景。从实际用途来看，该组造型既可以作为单独的桌面装饰摆件，也可作为模块化组件嵌入大型星战主题积木场景中，搭配千年隼、死星等大型套装完成场景补全，同时也可作为3D打印个性化定制手办的基础数模，满足爱好者自制专属周边的需求。

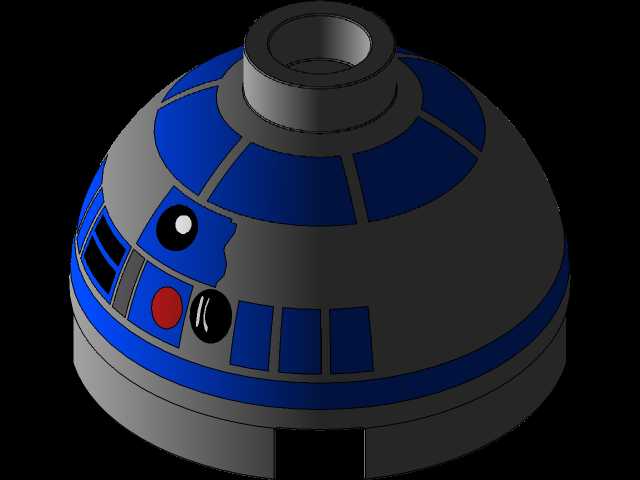

在产品功能特性层面，两款角色均做了积木化的结构简化，没有多余的易损细小零件，整体结构强度满足日常把玩、频繁拆装的使用要求。其中黑武士角色的光剑部件采用插拔式结构设计，可根据展示需求调整握持角度，披风部件采用薄壳结构设计，在还原造型垂坠感的同时，保证足够的结构韧性，避免日常拿取时出现断裂问题；R2D2角色的头部可实现360度旋转，躯干表面的细节凹槽完全匹配乐高贴纸的通用尺寸，用户可根据喜好自行粘贴装饰贴纸完成个性化改造。两款角色的底座均预留标准积木凸点接口，可直接固定在通用乐高底板上，无需额外粘接辅助。

设计思路上，团队首先对原版影视角色的核心识别元素做了提取，黑武士的头盔呼吸面罩轮廓、黑色披风、红色光剑，R2D2的白蓝灰配色、圆顶头部、躯干面板细节，所有核心识别点都做了方块化转译，在保证一眼可识别角色身份的前提下，将所有曲面结构拆解为可通过积木拼接实现的直角、小斜面结构，避免出现无法通过积木拼搭实现的异形曲面。建模过程中严格遵循积木零件的通用壁厚要求，所有壳体结构的壁厚统一为1.5mm，既保证3D打印时的成型成功率，也适配注塑开模的生产工艺要求，所有转角位置都做了R0.3mm的圆角处理，避免锐边划伤，同时也减少注塑生产时的应力集中问题。

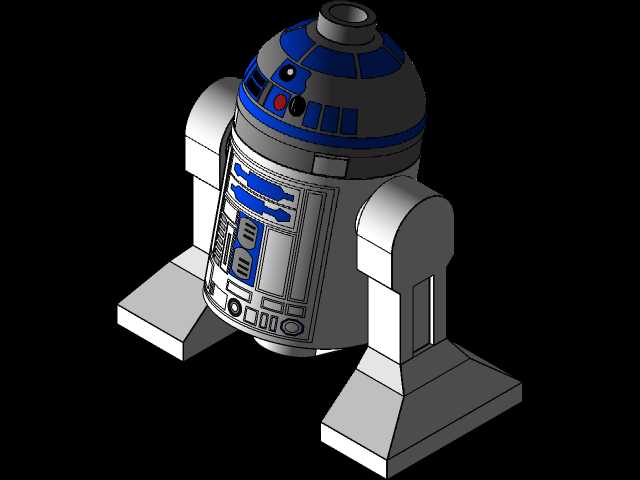

外形尺寸与安装边界方面，黑武士角色整体高度为92mm，最大宽度为52mm（含披风展开尺寸），前后纵深为38mm，光剑部件单独长度为48mm，插拔接口直径为4.8mm，完全匹配乐高标准棒类零件的接口尺寸；R2D2角色整体高度为76mm，最大宽度为48mm，前后纵深为42mm，头部旋转结构的配合间隙为0.2mm，转动时无卡顿也不会出现松脱掉落问题。两款角色的底部支撑面均做了平面度校准，放置在水平面上时倾斜角度不超过0.5度，无需额外支撑即可稳定站立，若搭配底板安装，底部三个凸点的位置度公差控制在0.05mm以内，可轻松压入标准底板的对应凹槽，不会出现过紧无法安装或者过松容易脱落的问题。

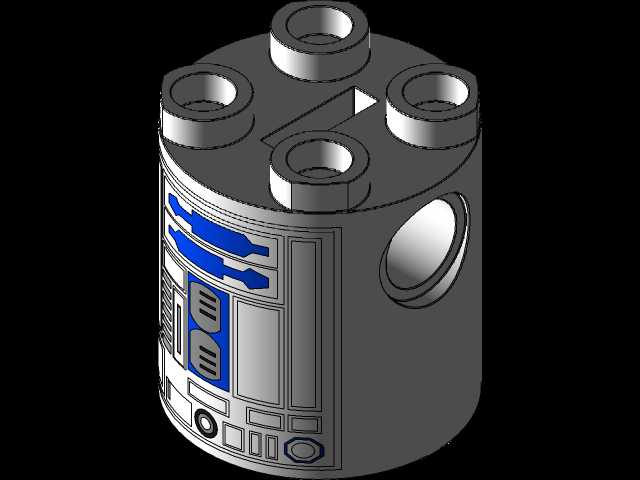

从结构设计的细节来看，所有零件的分模线都设置在角色的侧面或者背面非视觉重点区域，保证正面展示面的完整性，没有突兀的拼接缝隙。光剑部件的红色透明件部分单独做了壁厚优化，透光率均匀，在背光环境下可呈现出类似能量剑的发光质感，同时零件边缘做了倒角处理，拼装时不会划伤手指。R2D2躯干表面的细节凸起高度统一为1.2mm，既保证细节的辨识度，也不会因为凸起过高容易在把玩时被磕碰断裂。两款角色的所有拼接结构都经过反复的插拔测试，经过500次以上拆装后，卡扣的抱紧力仍能保持初始值的70%以上，满足长期反复拼装的使用需求。
