仿古赤道式日晷计时装置结构设计

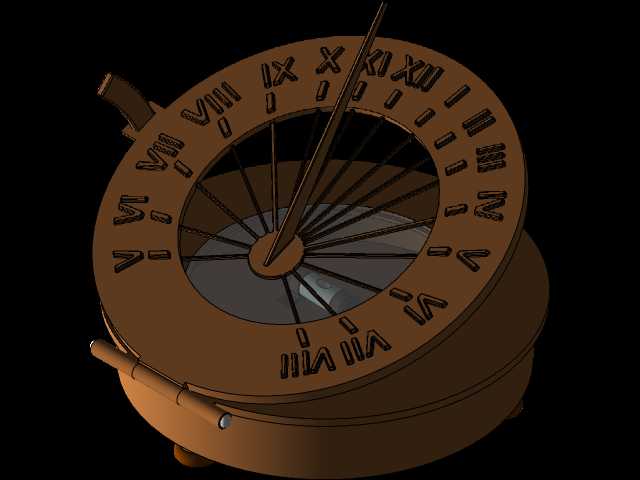

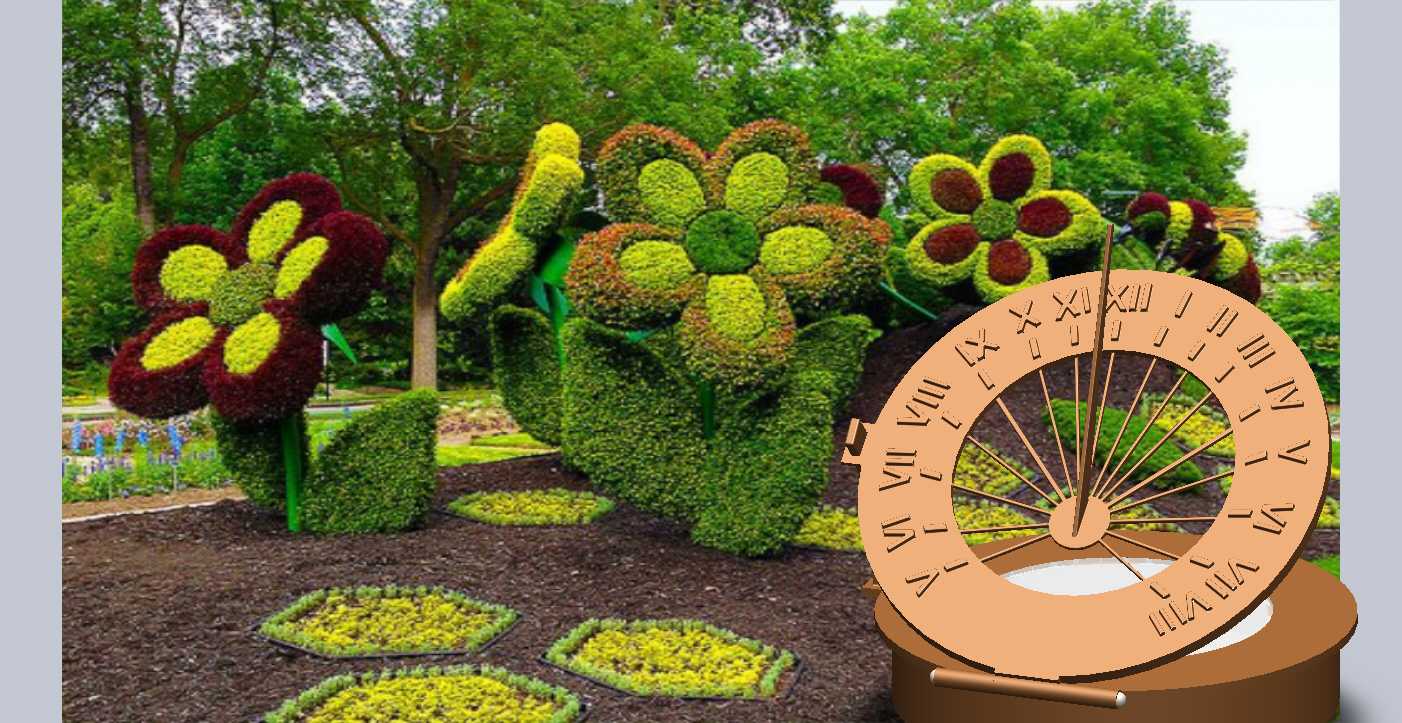

这款仿古赤道式日晷的结构设计，首先要考虑的是实际使用场景的适配性，它既可以作为科普教具在中小学地理、物理课堂上演示古代计时原理，也能作为工艺陈设放置在文化场馆、中式庭院的景观区域，甚至可以作为精密复刻的收藏类工艺装置，满足不同场景的使用需求。从功能特性来看，它完全遵循赤道式日晷的工作原理，晷针平行于地球自转轴，晷面平行于赤道面，通过太阳照射晷针投下的阴影在晷面刻度上的位置来读取真太阳时，设计时特意将晷面的罗马数字刻度做了凹陷蚀刻处理，避免长期使用过程中刻度磨损，同时晷针采用了锥形截面设计，相比圆柱晷针能让阴影边缘更锐利，提升计时读数的精度。

在整体设计思路上，首先确定的是晷体的分层结构，底部是带可调支脚的圆形底座，三个支脚呈120度均匀分布，每个支脚都带有微调螺纹结构，安装时可以通过调整支脚伸出长度，配合水平泡将底座调整至水平状态，这一步是保证晷面倾角准确的基础。底座上方是承接晷盘的转动基座，基座和底座之间设置了阻尼转动结构，可以根据使用地点的地理纬度调整晷盘的倾斜角度，因为赤道式日晷的晷面与水平面的夹角需要等于90度减去当地纬度，这个转动结构的调节范围覆盖了0到60度，能够适配国内绝大多数地区的纬度使用需求。

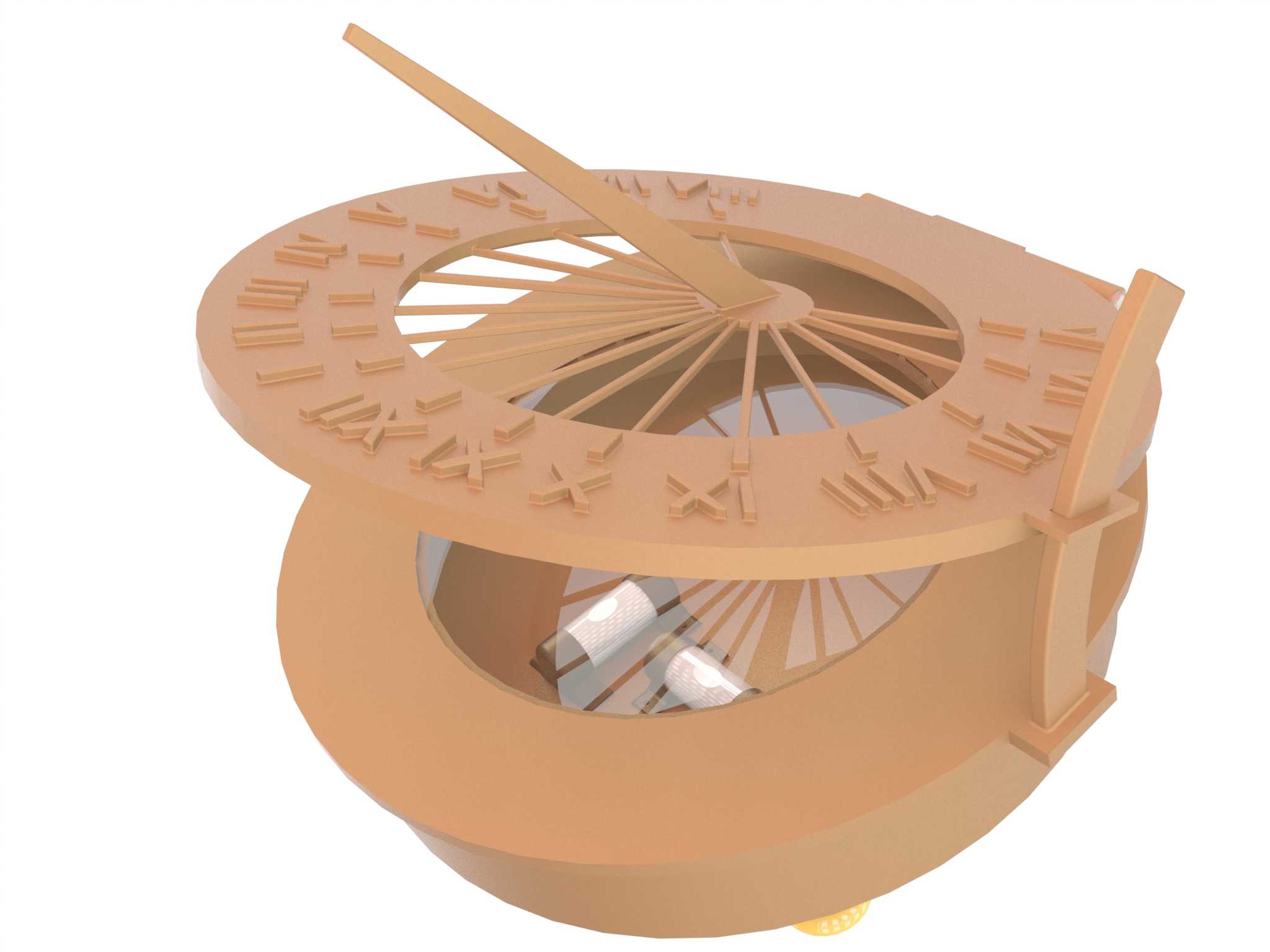

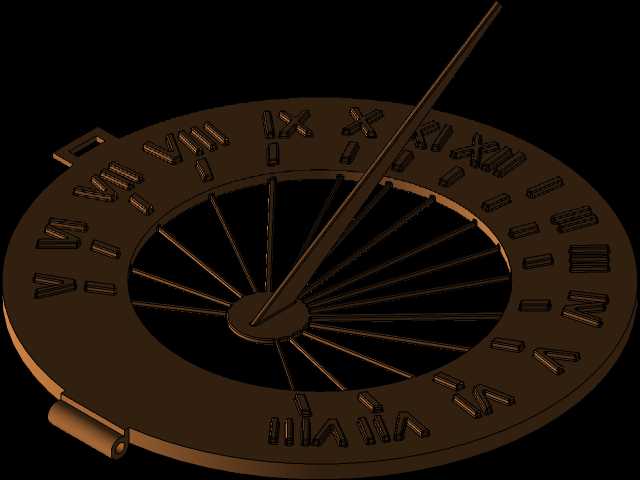

晷盘部分采用了双层镂空设计，上层是带刻度的环形晷面，下层是承接阴影的承盘，两层之间通过辐条式支撑结构连接，这种镂空设计一方面减轻了整体重量，另一方面可以减少风阻，在户外放置时降低风载荷对装置稳定性的影响，同时镂空结构也能让光线穿过，避免下层承盘积留雨水，提升户外使用的耐候性。晷针的固定结构做了防松设计，晷针根部采用锥面配合加锁紧螺母的固定方式，长期使用不会出现晷针歪斜的情况，保证晷针始终与晷面保持垂直、且与基座转动轴线重合的状态。

从外形尺寸与安装边界来看，这款日晷的整体直径控制在200毫米左右，底座高度为80毫米，晷针顶端距离底座安装面的总高度为180毫米，安装时只需要预留直径220毫米的圆形安装平面即可，不管是固定在石质台基上，还是放置在木质展台上，都不需要额外的大面积安装空间。如果是户外固定安装，底座的三个支脚都预留了M6的安装孔，可以通过膨胀螺栓直接固定在混凝土基础上，安装时需要先校准底座水平，再根据当地纬度调整晷盘倾角，最后转动晷盘让刻度的正午线对准正北方，就能完成整个装置的调试。

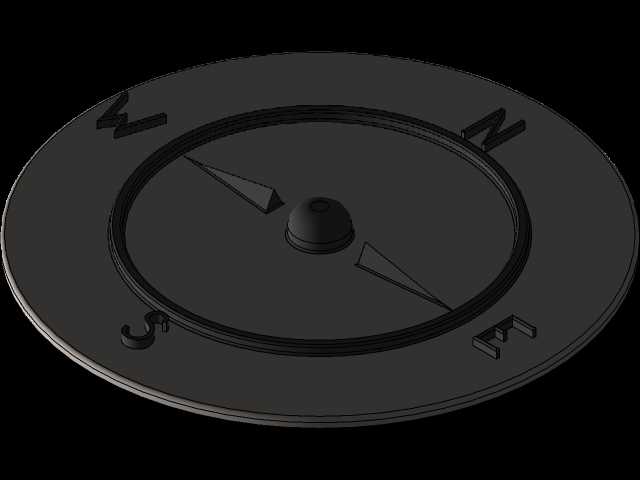

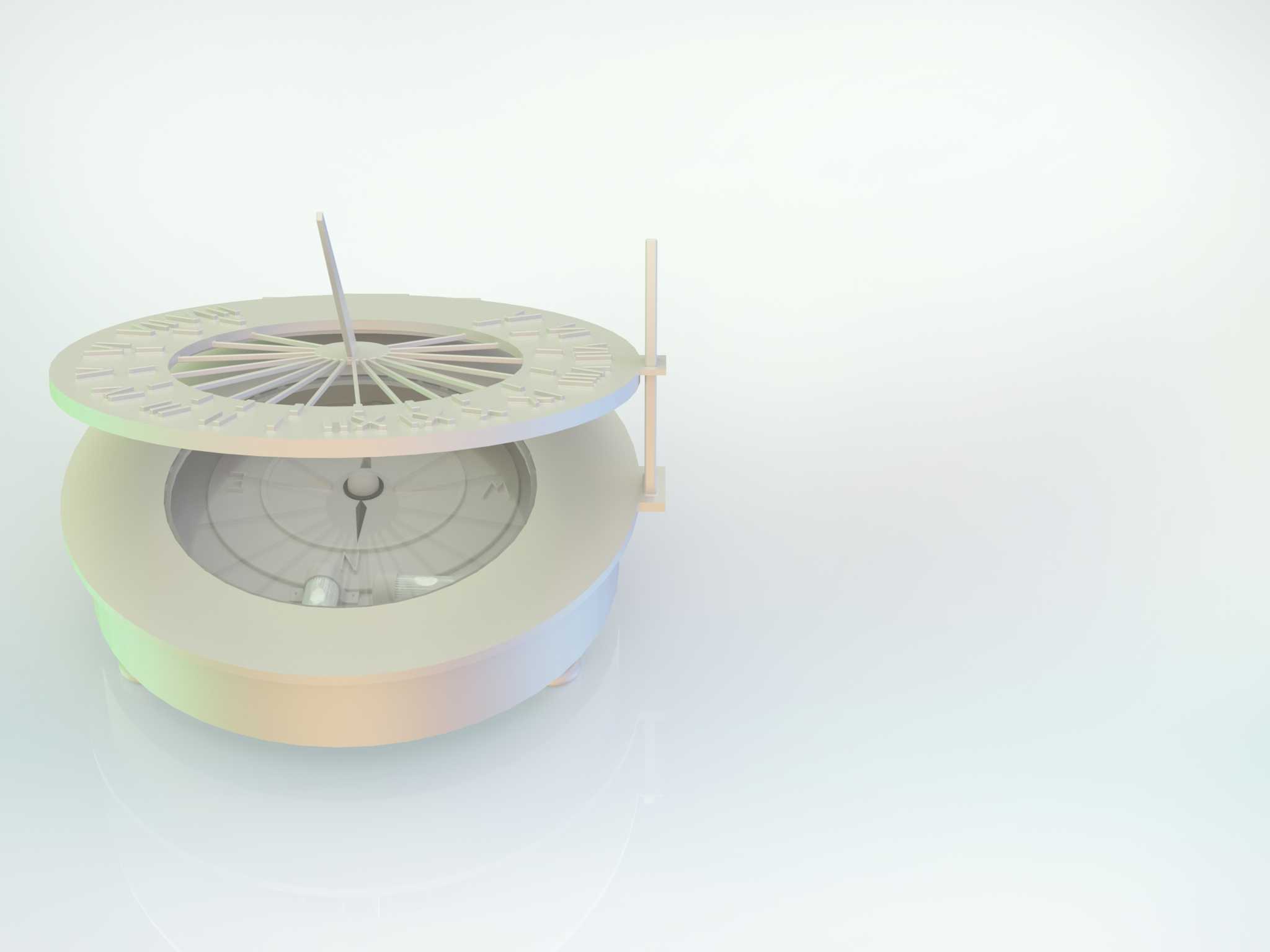

在细节结构处理上，晷体的边缘都做了R2的圆角过渡，避免尖锐边角造成磕碰损伤，所有活动调节部位都设置了锁紧结构，调整到位后可以锁死，防止外力触碰导致参数偏移。考虑到不同使用场景的需求，设计时也预留了加装水平罗盘的位置，在底座的中心位置有一个直径30毫米的凹槽，可以嵌入小型罗盘，方便安装时快速校准正北方向，不需要额外携带定位工具。作为计时装置，它的结构没有复杂的传动部件，所有部件都是刚性连接，日常维护只需要定期清洁晷面灰尘、检查锁紧结构是否松动即可，维护成本极低，不管是作为科普教具频繁操作使用，还是作为户外景观装置长期放置，都能保持稳定的工作状态。另外，晷面的刻度设计同时兼顾了春分到秋分、秋分到次年春分两个时段的读数需求，晷面正反都蚀刻了对应刻度，在不同季节都可以准确读取时间，不会因为太阳高度角的变化出现无法读数的情况。
