汽车发动机内部活塞结构三维设计

在往复式内燃机的动力传递链路里，活塞是直接承接燃烧压力、完成能量转换的核心构件，其结构设计的合理性直接决定了整机的动力输出效率、运行可靠性与服役寿命。日常做结构设计时，首先要锚定活塞的实际工作场景：燃烧室点火瞬间的燃气峰值温度可达两千摄氏度以上，爆发压力作用在活塞顶面，需要通过活塞销将力传递给连杆，最终带动曲轴完成旋转运动，这就要求活塞本体在高温高压的交变载荷下，既要有足够的结构强度，又要尽可能降低往复运动的惯性质量，减少曲轴系的动不平衡量。

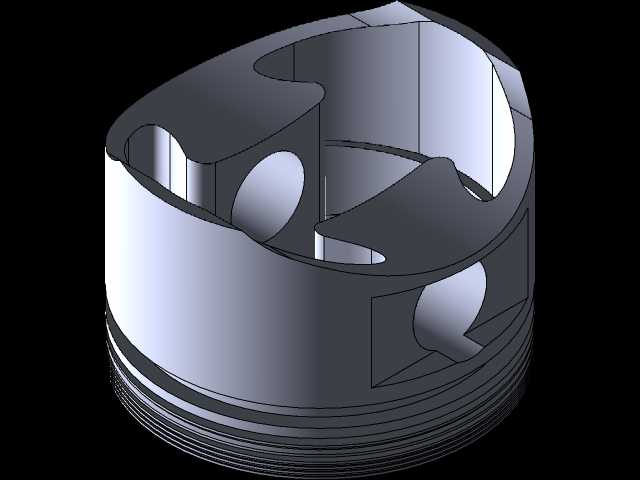

从结构细节来看，这款活塞的头部预留了多道环槽安装位，最靠近顶面的环槽用于安装气环，负责密封燃烧室的高压燃气，避免燃气下窜到曲轴箱；下方的环槽用于安装油环，刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳。活塞裙部的型线设计并非正圆柱结构，而是考虑了热膨胀量的差异，在工作温度下裙部会膨胀至与气缸壁均匀贴合，既保证导向精度，又避免冷态下间隙过大造成敲缸，热态下间隙过小出现拉缸故障。裙部开设的异形缺口，一方面是为了避让运动过程中与曲轴平衡块、连杆小头的运动干涉，另一方面也能减少裙部与缸壁的接触面积，降低摩擦损耗，同时为活塞内腔的润滑油流动留出空间，强化活塞的冷却效果。

设计过程中需要严格控制活塞的安装边界尺寸：活塞的总高度要匹配发动机的压缩比设计，顶面的凹坑造型直接影响燃烧室的挤流强度，进而影响油气混合效率与燃烧速率；活塞销孔的同轴度、销孔与活塞轴线的垂直度公差需要控制在微米级，否则会造成活塞偏磨，甚至出现拉缸、活塞销断裂的故障。活塞内腔的加强筋布局，是在拓扑优化的基础上调整的，在活塞销座位置设置加厚的支撑结构，将顶面承受的燃气压力均匀传递到活塞销上，避免应力集中造成活塞开裂；裙部的薄壁设计则是为了降低整体质量，减少往复惯性力，降低发动机高速运转时的振动与噪声。

实际选型匹配时，还要结合发动机的标定转速、爆发压力参数调整活塞的壁厚与材质分布：高转速发动机需要更轻的活塞来降低惯性负荷，因此裙部会做更多的轻量化挖除结构，同时保证销座位置的强度足够；高负荷柴油机的活塞则会在顶面设置冷却油腔，通过喷嘴喷射机油带走活塞顶部的热量，降低活塞的热负荷，避免顶部材料高温强度下降出现烧蚀故障。这款活塞的结构设计预留了足够的修改余量，可根据不同排量、不同功率调校的发动机需求，调整环槽数量、裙部长度、销孔直径等参数，适配不同的气缸直径与冲程长度，满足从民用小排量乘用车到轻型商用车的动力配置需求。在建模过程中，所有的配合面都做了公差匹配设计，活塞环槽的宽度、深度公差与活塞环的尺寸公差对应，保证装配后活塞环的侧隙、背隙在合理范围内，既不会因为间隙过大造成密封失效，也不会因为间隙过小导致活塞环卡滞。活塞销孔的内孔表面设计了合适的粗糙度要求，保证活塞销在孔内可以小幅转动，实现载荷的均匀分布，减少销孔的磨损量。
