直列六缸内燃发动机整机结构三维数模

这款直列六缸动力装置的三维结构，完整还原了往复式内燃机核心总成的装配关系，覆盖从缸体基础件到顶端配气机构的全部配合细节，可直接用于动力总成匹配校核、教学演示拆解、逆向设计参考等场景。在商用车、工程机械、大排量乘用车的动力选型阶段，设计人员往往需要先明确动力单元的外部安装边界与内部部件干涉情况，该数模将缸体、缸盖、凸轮轴组件、曲轴输出端的相对位置完全按实际装配约束搭建，能帮助选型人员快速判断动力舱布局是否存在干涉，省去反复核对二维图纸尺寸的冗余步骤。

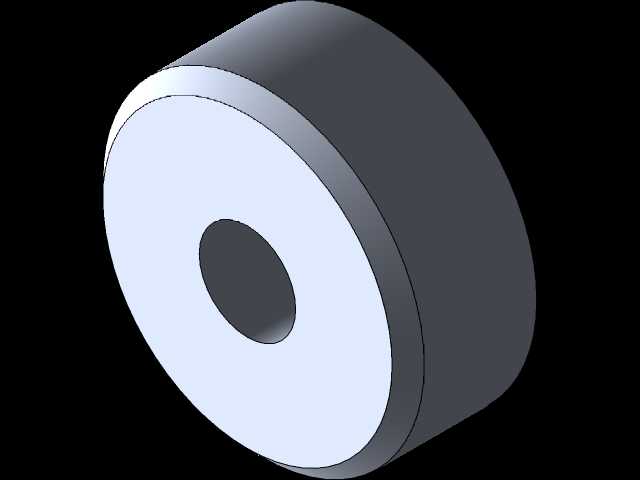

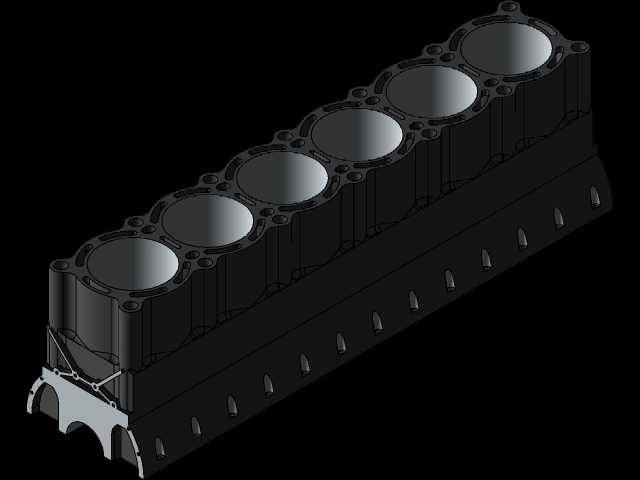

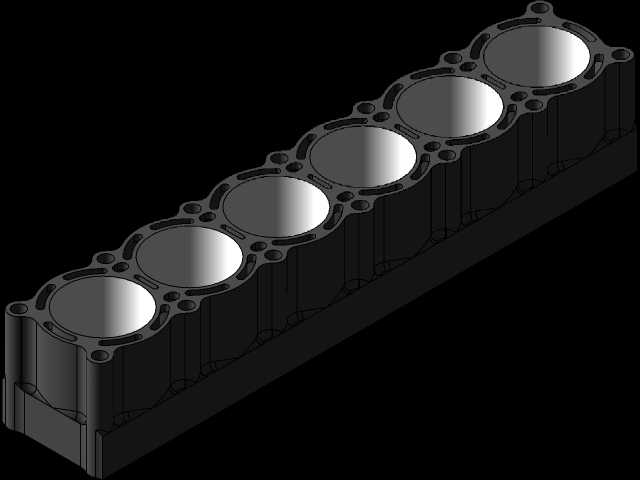

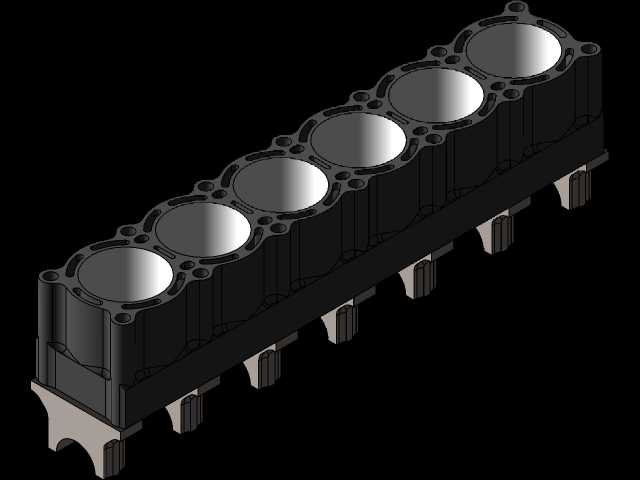

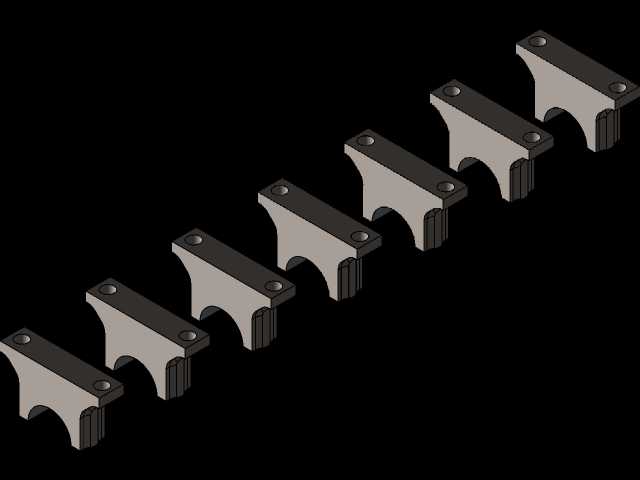

从实际功能逻辑来看，直列六缸结构天生具备一阶与二阶振动自平衡的特性，不需要额外加装平衡轴即可实现优异的运转平顺性，这也是大排量动力单元偏爱该布局的核心原因。数模中清晰呈现了六个气缸沿曲轴轴向等距排布的结构，每个气缸对应的进排气门、凸轮轴凸轮型线位置、气门弹簧座的配合关系都做了完整还原，甚至缸体侧壁的加强筋布局、曲轴箱的腔体分隔、主轴承盖的安装定位结构都按照量产机型的设计逻辑搭建，没有做简化省略处理。

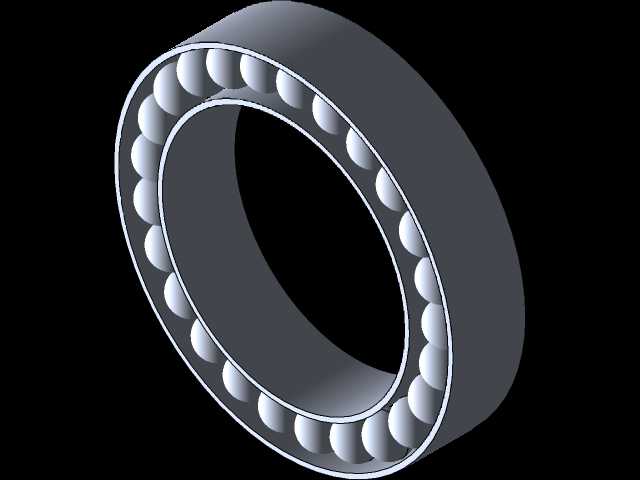

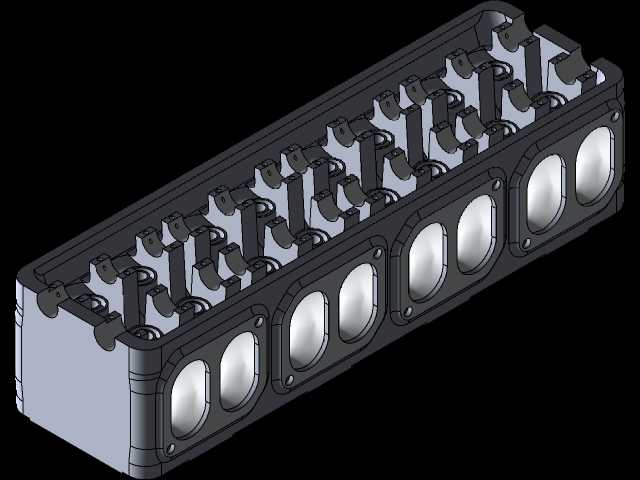

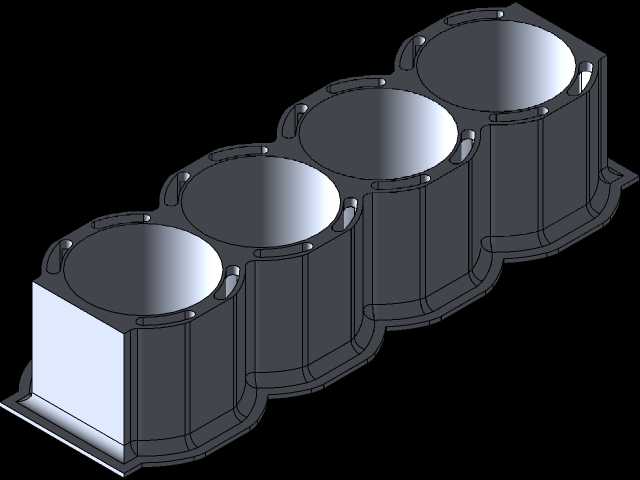

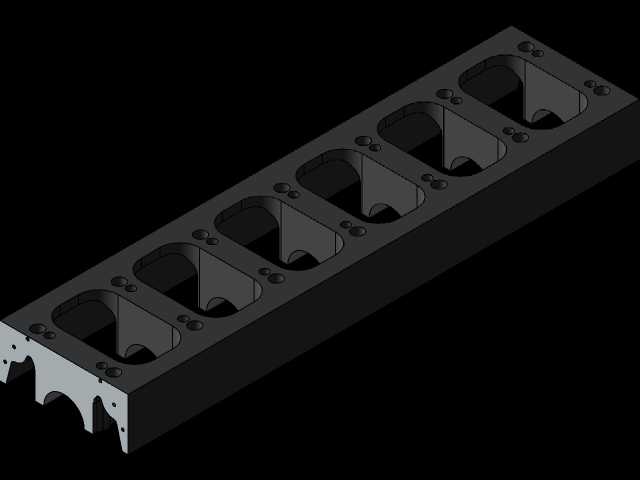

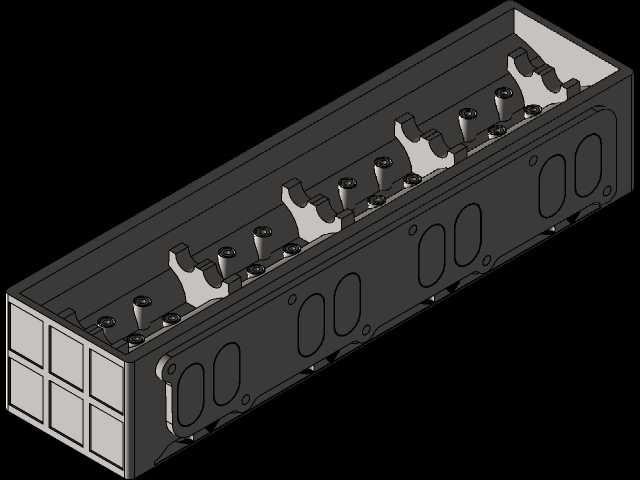

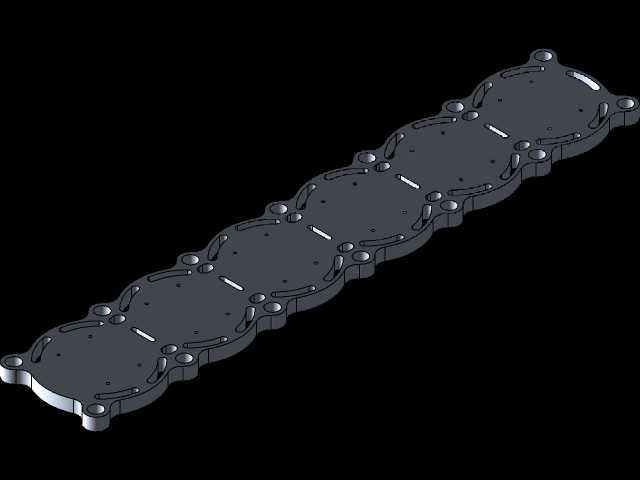

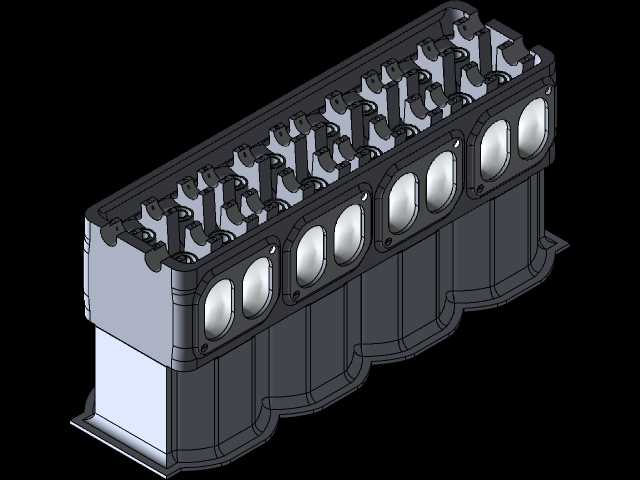

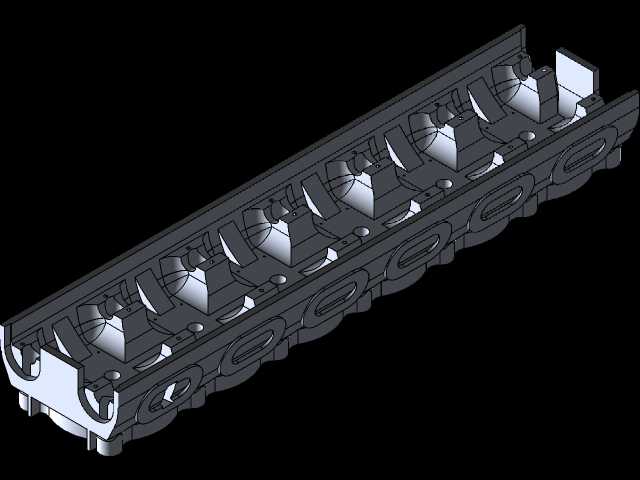

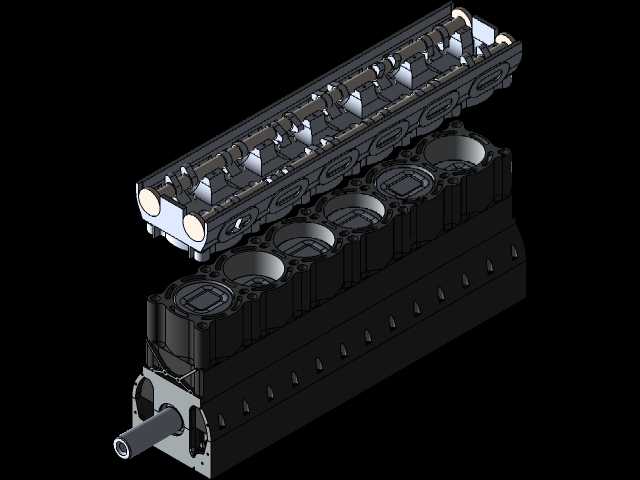

设计思路上，该结构遵循了内燃机经典的分层装配逻辑：最下层为曲轴箱集成式缸体，预留了主轴承座的安装孔位与润滑油道的走向空间，曲轴输出端从缸体前端伸出，配套的油封安装位、皮带轮连接法兰都做了结构预留；中间层为气缸垫安装面与六个气缸套的压装位，缸套与缸体的过盈配合边界清晰可辨，缸盖螺栓的通孔位置沿气缸周圈均匀排布，保证缸盖压紧力均匀分布，避免气缸密封失效；最上层为整体式缸盖与顶置凸轮轴配气机构，凸轮轴通过轴承盖固定在缸盖顶端，每个凸轮对应一组气门挺柱、气门弹簧与气门密封件，进排气道的走向在缸盖内部形成合理的气流夹角，兼顾充气效率与结构强度。

安装边界方面，该数模还原的整机结构可直接提取三维坐标用于动力舱匹配：曲轴输出端的法兰尺寸、安装孔位分布符合主流商用动力的连接标准，可直接匹配手动、自动变速箱的输入轴连接尺寸；缸体两侧的发动机悬置安装位做了凸台加强处理，悬置安装孔的中心距、螺纹深度都预留了标准设计余量，设计人员可直接提取坐标点完成悬置支架的设计；缸盖顶端的气门室盖安装面、后端的飞轮壳连接位、侧面的机油滤清器、起动机安装凸台都保留了完整结构，不需要额外做补面处理即可用于周边附件的布局设计。

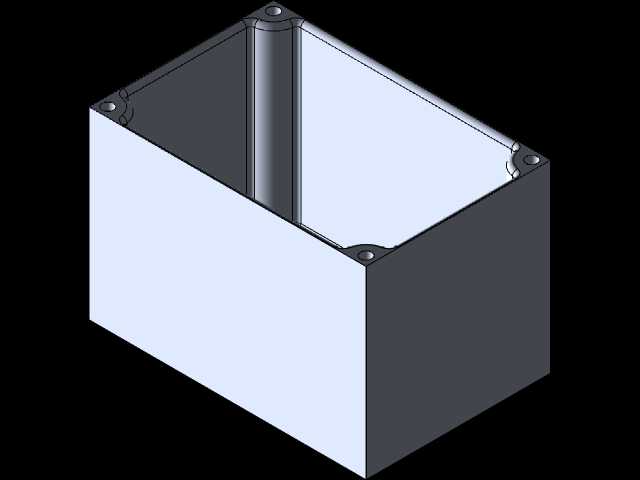

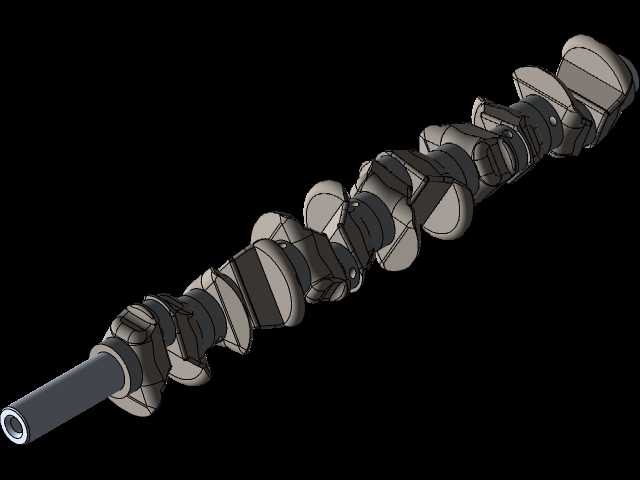

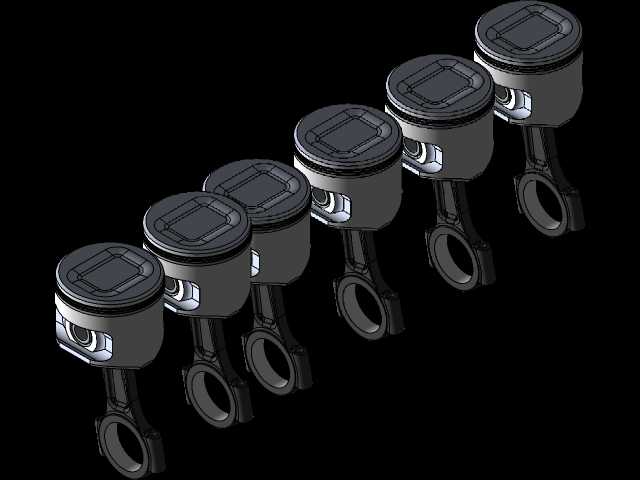

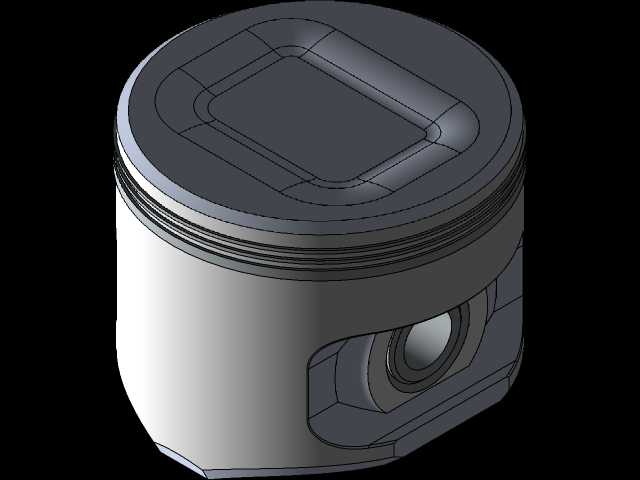

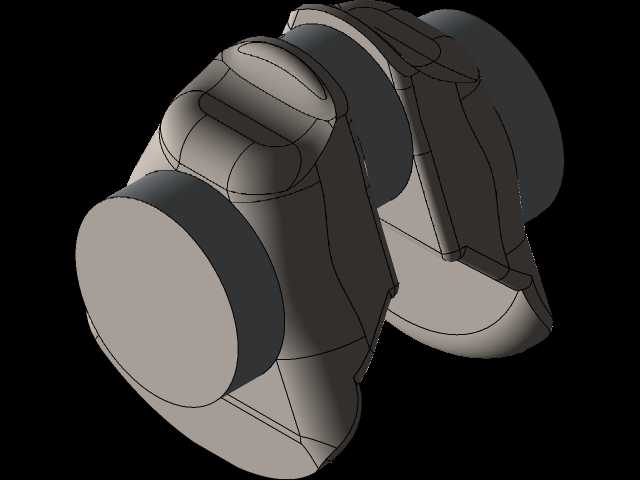

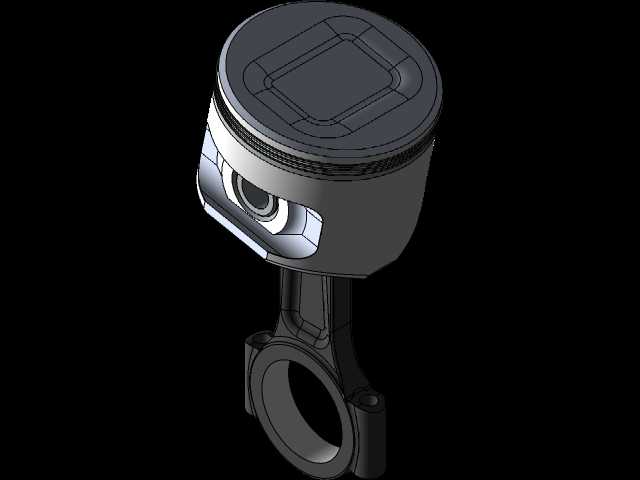

在结构细节处理上，缸体侧壁的加强筋沿主轴承座受力方向延伸，可有效平衡曲轴运转时的爆发压力冲击，避免缸体在高负荷工况下出现形变；六个气缸的缸心距保持一致，保证曲轴的曲柄连杆机构运动轨迹完全对称，从根源上降低运转振动；配气机构的凸轮轴采用分段式轴承盖固定，每个轴承盖的定位销孔位置清晰，装配时可实现精准定位，避免凸轮轴安装同轴度偏差导致的异常磨损。对于刚接触动力总成设计的人员来说，该数模可直观展示直列六缸发动机的部件配合逻辑，理解从活塞往复运动到曲轴旋转输出的动力传递路径，比单纯看二维剖面图更容易建立三维空间装配认知；对于有经验的结构工程师，该数模可作为同类型动力设计的参考基准，快速核对缸体强度布局、配气机构排布、安装点位置的设计合理性，缩短前期方案论证的周期。
