机车用可调式圆形后视反光镜结构

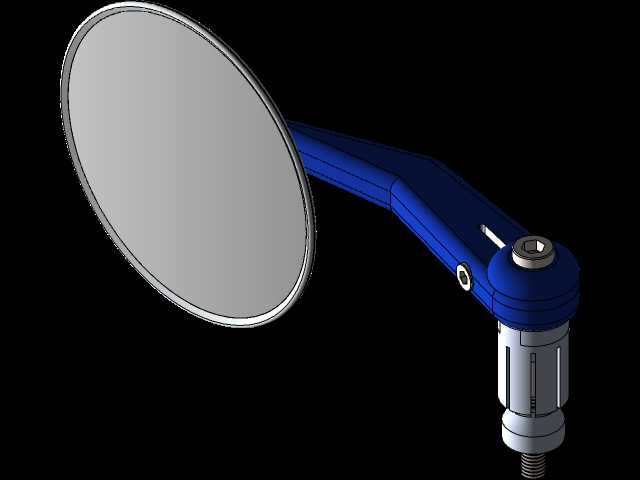

　　日常两轮机动车、电动代步车的骑行过程中，后方视野的获取完全依赖外置的后视观察部件，这款圆形后视结构的设计，首先围绕骑行姿态下的视野覆盖需求展开，镜面采用正圆形光学反射面，边缘做包边收边处理，避免镜面边缘应力集中导致的崩边问题，同时包边结构高出镜面0.8mm左右，在发生轻微剐蹭时能优先接触障碍物，保护反射镀层不被刮花。支撑臂采用弧形弯折的流线型结构，一方面降低骑行过程中的风阻，避免高速行驶时支架产生风振抖动，影响后方视野清晰度，另一方面弧形走向可以避开车辆手把上的控制按键、刹车手柄等部件，不会干涉骑手的手部操作。

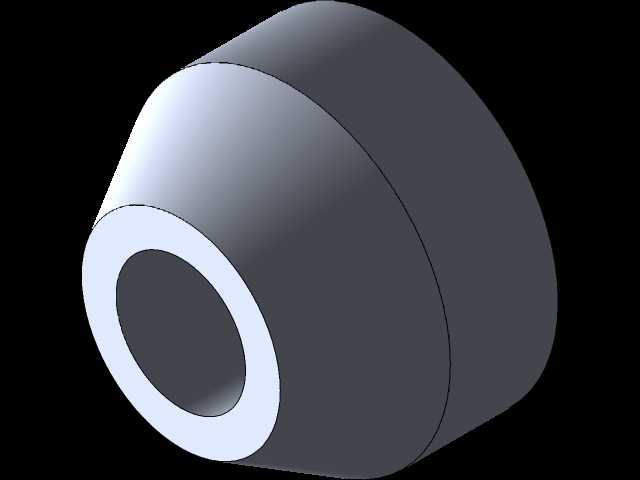

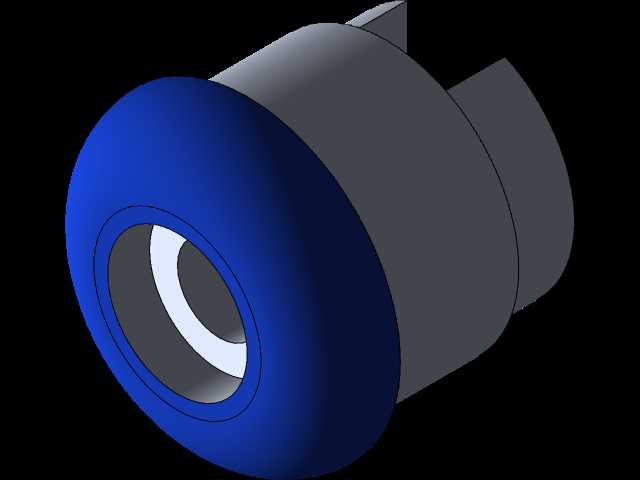

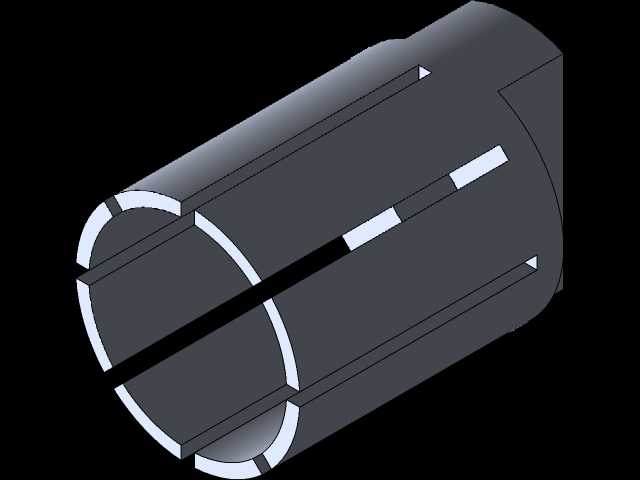

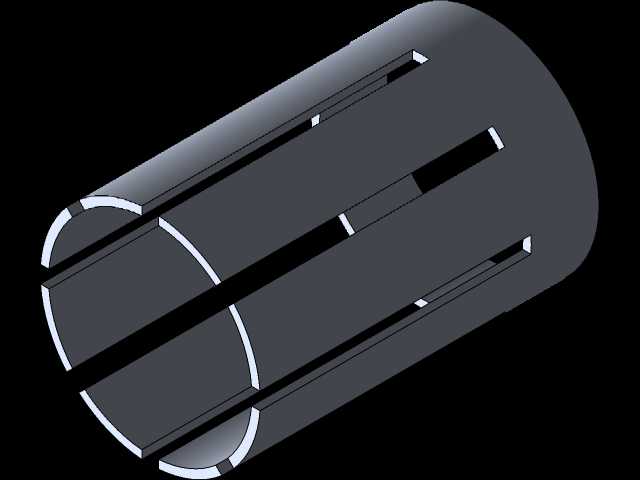

　　连接基座部分采用胀紧式安装结构，适配常规车把的标准管径，安装时不需要额外焊接或者打孔，只需要将基座插入车把预留的安装位，拧紧顶部的锁紧螺钉，就能让基座内部的胀紧结构撑开，牢牢固定在车把内部，安装后不会出现转动松脱的问题，同时基座内部设置了阻尼调节结构，骑手可以根据自己的身高、骑行坐姿，手动调整镜面的俯仰、水平角度，调整到位后阻尼结构会保持角度稳定，不会因为车辆行驶的震动出现镜面偏移。

　　从安装边界来看，整个结构从安装基座端面到镜面最外端的伸出长度控制在合理范围，既保证镜面能够伸出车手把的遮挡范围，获得足够的后方视野，又不会因为伸出过长导致车辆通过狭窄空间时剐蹭到后视镜，镜面的直径尺寸经过视野校核，能够覆盖后方三条车道的基本观察范围，不需要骑手频繁转头就能观察到后方来车的位置。设计过程中还考虑了不同使用场景的适配性，支架部分采用工程塑料包覆内部金属加强筋的结构，既保证整体的结构强度，在发生低速倾倒时，塑料外壳可以产生一定的形变吸收冲击力，不会直接断裂，同时金属内芯保证长期使用不会出现支架变形下垂的问题。

　　镜面与支架的连接位置设置了万向调节球头，配合基座的角度调节，能够实现全角度的视野调整，不管是城市通勤骑行，还是非铺装路面的越野骑行，都能调整到合适的观察角度。整个结构的密封设计也做了针对性处理，球头连接位置、基座锁紧位置都设置了橡胶密封圈，避免雨天骑行时雨水进入结构内部，导致调节阻尼失效或者金属部件生锈，延长部件的使用寿命。在实际装车测试中，这款后视镜在时速80km/h的行驶状态下，镜面抖动量控制在允许范围内，后方物体的成像清晰，不会因为抖动出现模糊无法辨识的问题，安装后的整体重心靠近车把位置，不会增加手把末端的震动幅度，影响骑行操控手感。
