宝可梦经典红白精灵球结构设计

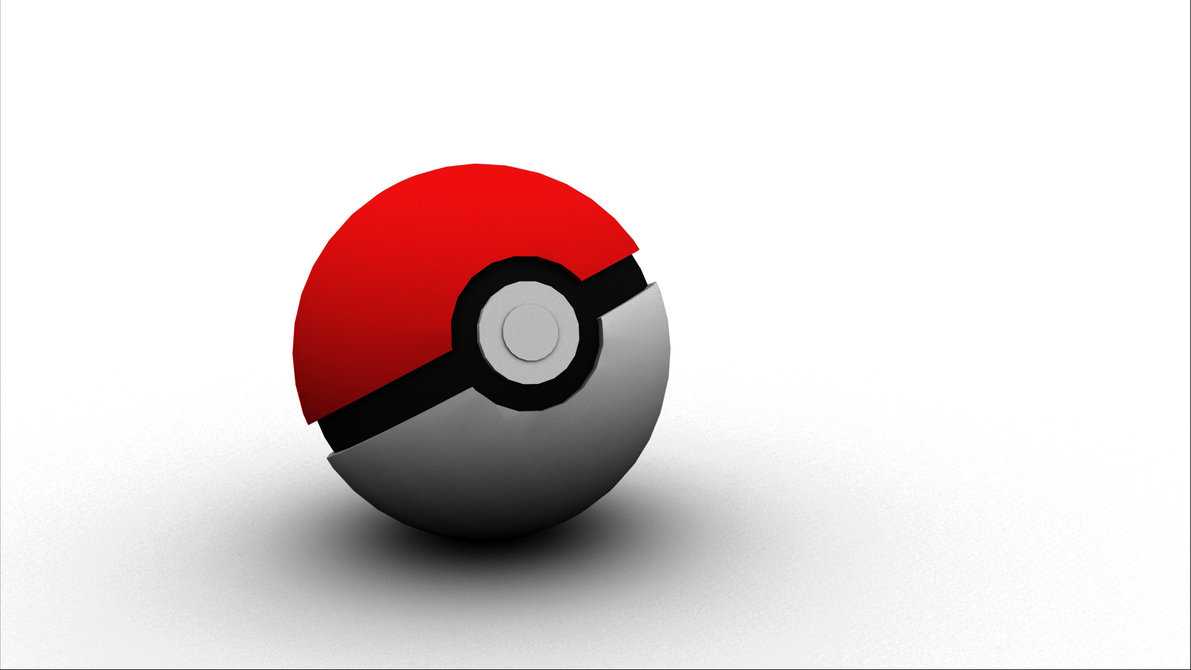

本次设计的精灵球结构，核心采用上下半球对合的球形壳体方案，整体为标准正球形构型，上下半球分界面位于球体赤道位置，分界面处设置环形定位止口，保证两半球扣合后同轴度偏差控制在0.1mm以内，避免合模错位导致的外观棱线不齐问题。上半球采用高饱和度红色ABS材质，下半球采用哑光灰色ABS材质，中间分界区域设置一圈环形黑色装饰带，装饰带与上下半球的配合采用嵌入式卡槽结构，装配时无需额外粘接剂，依靠塑料件自身弹性变形即可卡入定位槽，后期拆卸维护也不会损伤壳体表面。球体正面中心位置设置圆形按钮组件，按钮组件分为三层嵌套结构：最外层为与黑色装饰带一体的黑色环形基座，中间层为浅灰色圆形按压座，最内层为直径更小的浅灰色中心按钮，三层结构之间预留0.2mm的活动间隙，保证按压动作顺畅无卡滞，按压行程设计为1.5mm，按压反馈力度控制在5N左右，符合日常把玩的手感需求。

从结构设计思路来看，该精灵球并未采用传统玩具常见的超声波焊接合壳方案，而是选择了可拆卸的卡扣连接结构，上下半球的止口位置均匀分布6个弹性卡扣，卡扣与壳体一体注塑成型，卡扣的倒扣量设计为0.3mm，既可以保证日常使用时两半球不会意外松脱，又可以在需要打开时通过施加均匀的周向力顺利拆分，方便内部放置小型物件或者更换内部装饰件。壳体壁厚设计为均匀2mm，所有转角位置均采用R1.5mm的圆角过渡，避免注塑成型时出现应力集中导致的开裂问题，同时也能减少尖角位置的缩水痕，提升外观表面质量。球体内部预留了直径48mm的圆柱形空腔，空腔内壁设置有两条平行的环形加强筋，加强筋高度1.5mm，厚度1mm，既可以提升壳体的整体刚性，避免球体受挤压时发生凹陷变形，又可以作为内部配件的安装定位基准，若后续需要加装发光组件、发声组件或者小型收纳内胆，都可以直接依托这两条加强筋进行固定，无需额外修改壳体主体结构。

在实际应用场景中，该结构既可以作为动漫周边的手办摆件，放置于桌面展示时，底部为平面接触？不对，正球形结构如果直接放置容易滚动，因此设计时在下半球的最低点位置做了微小的平面切边，切边直径为8mm，切边深度0.2mm，既不会破坏精灵球的整体球形视觉效果，又可以保证放置在水平桌面上时不会发生滚动，摆放稳定性满足日常展示需求。同时该结构也可以作为小型创意收纳盒使用，内部空腔可以容纳耳钉、内存卡、U盘等小型随身物件，卡扣式的开合结构取放十分方便。对于三维建模从业者而言，该模型的建模过程覆盖了球形曲面构建、分层嵌套结构设计、塑料卡扣参数设计、止口定位结构设计等多个常用塑料件设计知识点，建模时需要重点关注各层零件的配合间隙控制，尤其是按钮组件的活动间隙，若间隙过小会导致按压卡滞，间隙过大则会出现松动晃动感，需要根据所选塑料材质的收缩率预留合适的公差，ABS材质的成型收缩率通常取0.5%，建模时需要将收缩补偿量纳入尺寸计算中，保证开模注塑后零件的配合精度符合设计要求。

从安装边界来看，该精灵球整体外径为60mm，属于手掌可握持的尺寸范围，上下半球合模后的总重量约为35g，重量较轻，日常携带不会有明显负担。所有外露表面均不设置尖锐棱角，所有边缘都做了倒圆角处理，符合玩具类产品的安全设计要求。按钮组件的装配采用从壳体内部装入的方式，装配时先将按钮弹簧（若加装按压回弹结构）和按钮件从半球内部放入安装位，再扣合上下半球即可完成整体装配，装配流程简单，不需要复杂的工装夹具，适合小批量生产或者3D打印制作。若采用3D打印制作，该模型的所有结构均无需添加支撑即可打印，上下半球的卡扣位置打印时摆放角度调整为45度即可避免支撑残留，打印完成后只需要简单去除毛刺即可顺利装配，对于3D打印爱好者而言也具备很高的可制作性。在结构强度验证方面，通过有限元受力分析，当球体受到100N的径向挤压力时，壳体最大应力出现在卡扣位置，应力值为18MPa，远低于ABS材料的屈服强度，日常使用中不会出现结构损坏问题，若需要提升结构强度，只需要将壳体壁厚调整为2.5mm即可，不需要修改整体结构构型。
