马自达MX5后直立制动盘总成结构设计

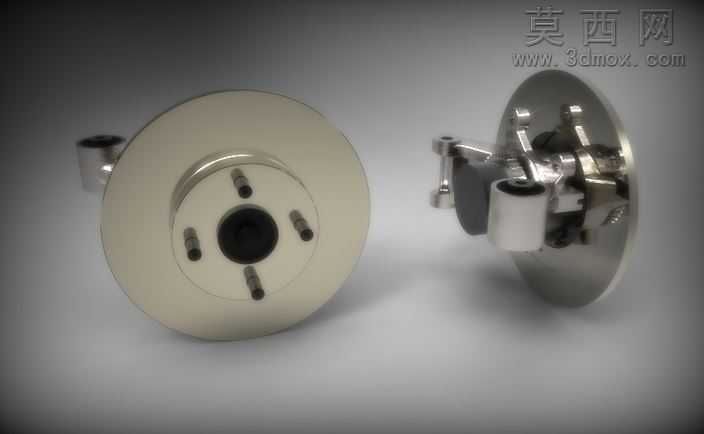

本作品为马自达MX5 Miata后直立制动盘三维建模作品，建模过程围绕实车后制动系统的装配逻辑展开，首先通过参考实车部件的测绘尺寸与公开技术参数，确定制动盘、制动卡钳、连接法兰、转向节基座各部件的比例关系，在三维建模环境中先搭建整体装配骨架，确保各部件的安装孔位、配合间隙符合实车装配要求。建模阶段针对制动盘的通风散热结构、盘面螺栓孔的分布精度做了细化处理，制动盘盘面的五个固定螺栓孔采用圆周阵列方式生成，严格匹配实车轮毂的安装孔距，中心定位孔的尺寸公差按照汽车零部件通用配合标准设定，保证虚拟装配时的同轴度符合设计要求。制动卡钳部分还原了浮动卡钳的结构特征，对卡钳的活塞腔体、制动片安装槽、导向销连接位都做了实体建模，没有采用简化面片替代，确保后续可以做装配干涉检查与运动仿真。材质渲染阶段，制动盘采用铸铁金属材质，调整表面粗糙度参数还原铸铁件哑光略带金属质感的表面特征，卡钳与连接支架采用镀铬与阳极氧化金属材质，区分不同部件的金属光泽差异，背景采用渐变灰色影棚环境，添加柔和的环境光与定向补光，突出部件的金属反光与结构轮廓，避免阴影过重遮挡结构细节。设计过程中对实车部件的微小空间差异做了合理优化，在保证整体结构精度满足汽车设计工具使用需求的前提下，对部分非关键的工艺倒角、铸造纹理做了适度简化，既控制了模型的整体面数，又保留了制动系统核心的装配结构与功能特征，可用于汽车底盘结构教学、制动系统原理演示、改装方案可视化验证等场景，模型各部件均为独立可编辑实体，支持后续的结构拆解、工程图导出与仿真分析操作。
