马自达MX5转向节直立结构三维设计

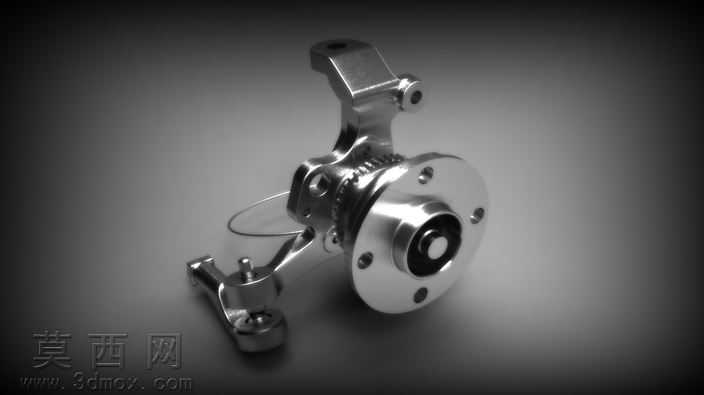

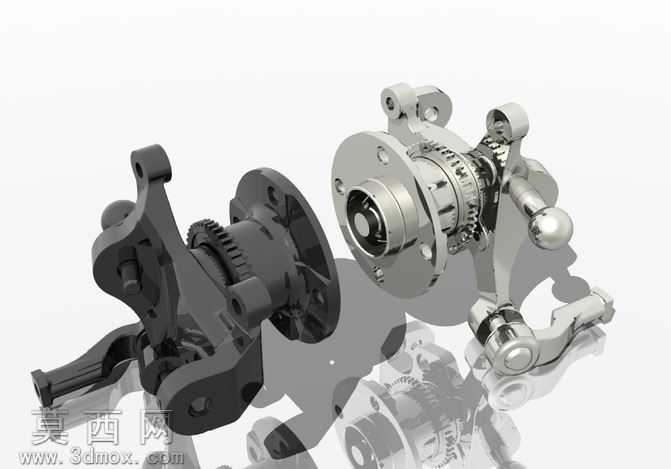

本模型为马自达MX5车型配套的前转向节直立结构，建模过程以实车零件的实测尺寸为核心依据，在三维建模软件中完成全参数化结构搭建，全程遵循汽车底盘零部件的设计规范，对零件的每一处安装位、连接孔位、铰接结构都做了1:1的尺寸还原，保证结构比例与实物完全一致。建模初期先梳理转向节的功能逻辑：作为汽车前悬架与车轮轮毂的核心连接部件，该零件需要同时承担悬架摆臂连接、减震器固定、刹车系统安装、转向传动铰接的多重功能，因此建模时优先确定各安装面的空间位置基准，以主销安装孔的中心轴线为核心基准轴，依次向外延伸出各连接支臂的结构轮廓，对每一处螺栓过孔的孔径、孔位深度、安装面的平面度都做了精准参数设定，避免出现装配干涉问题。材质渲染阶段参考量产车转向节的常用材质，采用锻造铝合金的金属质感参数，调整金属粗糙度、环境反射率与光影折射效果，还原出锻造零件经过机加工后的细腻金属光泽，对铰接部位的衬套安装位、轴承配合面做了差异化的材质区分，清晰展现不同配合区域的功能差异。结构设计上完整还原了零件的多支臂布局：上方的减震器连接支臂预留了标准的螺栓安装孔位，侧方的转向拉杆铰接位做了球头安装的避让空间，下方的摆臂连接位保留了双层支臂的加强结构，中心的轮毂轴承安装座做了阶梯孔设计，匹配轮毂轴承的压装尺寸需求，各支臂与主体连接的位置都做了圆弧过渡处理，还原真实零件的应力分散设计，避免应力集中导致的结构强度不足。模型同时保留了零件上的细小结构特征，包括线束固定卡扣位、刹车管路安装支架、防尘罩固定卡槽等细节，完整复现实物的全部结构特征，虽然建模者标注与实物存在三维细微差异，但整体结构完全满足汽车设计工具包的使用需求，可用于汽车底盘结构教学、转向系统原理演示、改装方案验证等场景，能直观展现转向节在直立状态下的各部件连接关系，帮助使用者理解汽车转向系统的工作逻辑与零件配合方式。
