机器人Swerve Drive转向驱动轮组结构

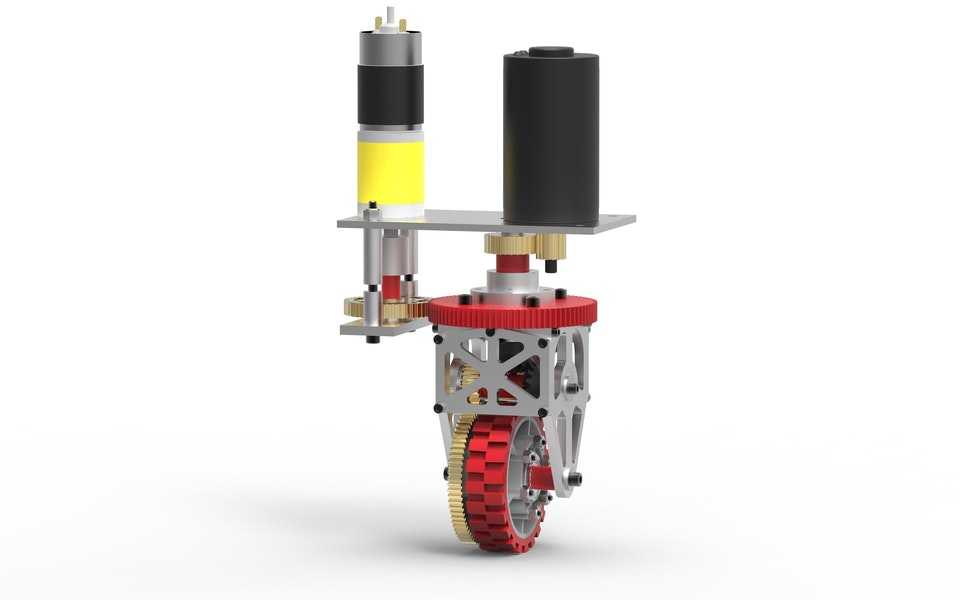

　　该轮组结构属于机器人全向移动系统的核心执行单元，主要应用于竞技类移动机器人、小型仓储AGV、科研教育类移动平台等需要高机动性全向移动的场景，可实现车体在不改变自身朝向的前提下完成任意方向平移、原地自旋、斜向行进等复杂动作，解决传统差速驱动轮组转向半径大、路径规划灵活性不足的问题。整套机构采用分层布局设计，上层为动力输入层，分别布置行走驱动动力单元与转向驱动动力单元，两个动力单元通过安装板固定于轮组支架上部，避免动力部件与下方轮体、传动结构产生运动干涉。

　　行走动力通过同轴直齿轮组传递至轮轴，齿轮组采用小模数金属直齿设计，传动间隙控制在0.1mm以内，保证动力传递的响应速度与正反转切换精度，轮轴与轮体之间采用键连接传递扭矩，轮体表面包覆高摩擦系数的橡胶防滑层，轮齿状的外轮廓可提升在硬质铺装、地毯、轻微不平整地面的抓附能力，避免急加速、急转向时出现打滑。转向动力通过另一组减速齿轮组传递至轮组回转支撑结构，回转支撑采用交叉滚子轴承作为回转核心，可同时承受径向载荷、轴向载荷与倾覆力矩，保证转向过程中轮组不会出现侧倾晃动，转向传动比经过匹配设计，可让轮组在0-360度范围内无死角回转，且转向定位精度可控制在0.5度以内，满足全向移动的精准控制要求。

　　轮组的支撑支架采用镂空式框架结构，在保证结构强度、刚度的前提下尽可能降低自身重量，支架上预留有标准安装孔位，可直接通过螺栓固定于机器人底盘的安装梁上，安装边界适配主流竞技机器人、小型AGV的底盘安装间距，轮组的整体高度可根据底盘离地间隙要求通过调整上部安装板的固定位置进行适配，轮体直径与宽度经过载荷匹配，单轮可承载不超过30kg的整机重量，满足中小型移动机器人的载荷需求。设计过程中对传动链路的运动包络进行了完整校核，所有齿轮啮合位置、轮体回转范围、动力部件的固定位置均不存在运动干涉，布线通道预留于支架侧面的镂空槽内，可将动力线、编码器线沿支架内部排布至底盘，避免线缆在轮组转向过程中出现缠绕、拉扯问题。

　　轮组的转向与行走动作可独立控制，配合运动控制算法可实现多轮组的协同运动，当多套该轮组布置于机器人底盘时，可通过不同轮组的转速、转向角度匹配，完成各类复杂的移动动作，相较于传统的麦克纳姆轮全向方案，该结构的地面适应性更强，轮体磨损速度更慢，动力传递效率更高，不会出现麦克纳姆轮在光滑地面容易打滑、对地面平整度要求高的问题。整套结构的零部件均采用常见的机加工、标准件选型，支架可采用铝合金铣削加工，齿轮可采用标准模数金属齿轮定制或直接选用市售标准品，动力单元可根据载荷需求匹配对应功率的直流减速电机，维护更换成本较低，适合各类需要高机动性移动能力的机器人平台进行选型参考，建模过程中对所有配合面的公差、安装孔位的位置度都进行了标注，可直接导出工程图用于零部件加工与装配。
