FRC赛事75队竞技作业机器人结构设计

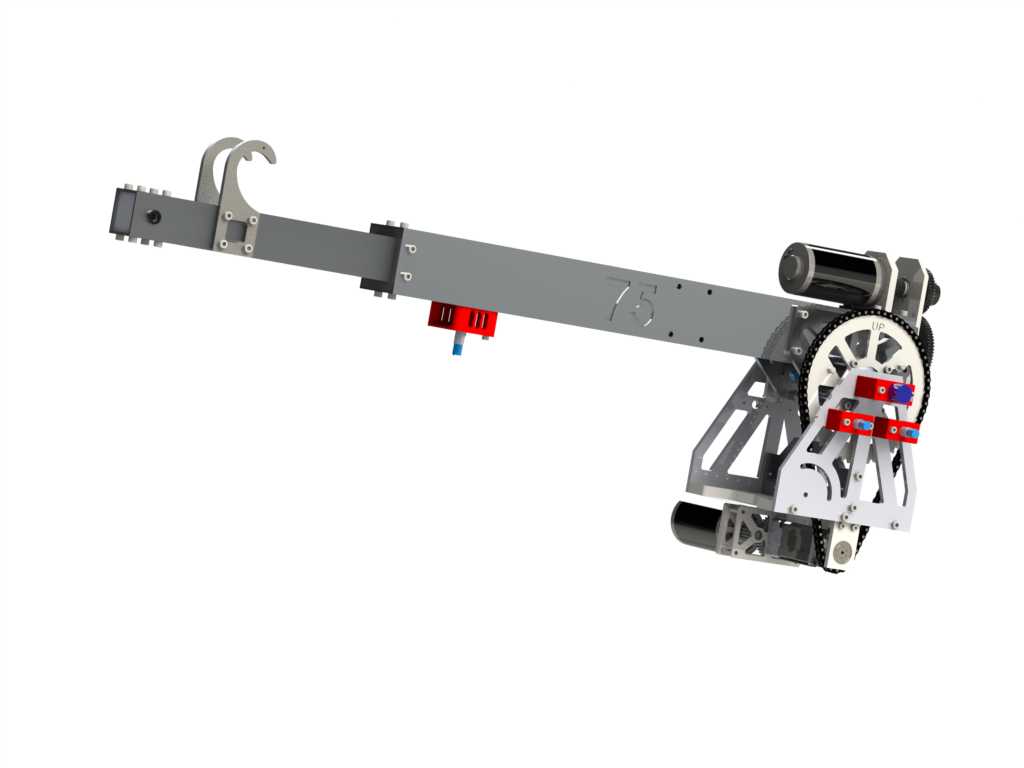

该款竞技作业机器人主要面向青少年机器人对抗赛事场景设计，可在限定的赛事场地内完成物料拾取、障碍攀爬、定点投放等多类竞技任务，适配赛事规则下的对抗性作业需求，能够在紧凑的赛程周期内稳定完成预设动作序列，应对赛场内的突发工况变化。设备整体采用框架式底盘承载结构，外围设置防撞缓冲围边，可在对抗碰撞过程中吸收冲击能量，保护内部核心电控与驱动组件不受损坏，底盘采用无齿轮箱直驱布局，省去传统减速齿轮组的传动间隙与能量损耗，提升动力响应速度的同时降低了传动结构的故障概率，适配赛场内频繁启停、急转变向的移动需求。上部作业臂采用定制化滚珠丝杠线性驱动方案，相比传统带传动或齿轮传动结构，具备更高的传动精度与负载能力，可平稳带动末端执行机构完成升降、伸缩动作，作业臂采用三角斜撑稳定结构，在大负载伸展状态下可有效降低臂体晃动量，保证末端动作的定位精度。设备前端配置双组立方体采摘机构，可对赛场内的标准立方块物料实现快速夹取与锁定，夹取端采用弹性贴合设计，可适应一定范围内的物料尺寸偏差，避免夹取过程中出现物料脱落的问题；臂体侧方集成专用攀爬钩结构，可在赛事攀爬环节钩挂场地内的攀爬杆件，配合底盘动力输出完成设备整体的抬升攀爬动作，攀爬钩的钩角角度经过反复校核，可在钩挂时实现自动导正，无需额外视觉辅助对位即可完成挂接动作。设计过程中充分考虑赛场作业的安装边界限制，整体外廓尺寸严格适配赛事规则的尺寸限定要求，所有突出部件均做圆角防护处理，避免对抗过程中对其他参赛设备或赛场设施造成剐蹭损坏，内部电控组件采用分层布局设计，将动力回路与控制回路分区域安装，减少电磁干扰对控制信号的影响，各驱动模块均预留快拆接口，可在赛事间隙快速完成故障部件的更换调试，缩短维护耗时。整体结构兼顾轻量化与结构强度要求，在保证整体刚性满足对抗碰撞需求的前提下，尽可能降低非承载部位的材料用量，提升设备的动力续航表现，各运动关节处均设置防尘密封结构，可适应赛场内可能存在的碎屑、浮尘工况，延长结构使用寿命。
