机加工用蓝色研磨台虎钳结构设计

　　在精密零件研磨、小尺寸工件修配的加工场景里，台虎钳是钳工工位、精密磨床旁最基础也最核心的工装夹具，这款蓝色研磨虎钳的结构设计，完全围绕研磨工序的装夹需求做了针对性优化，和普通台虎钳的通用装夹定位有明显的功能区分。从实际使用场景来看，这类研磨虎钳主要适配小型五金零件、仪表阀块、精密小轴类零件的平面研磨、倒角修磨工序，装夹时不需要过大的夹紧行程，但对钳口的平行度、夹紧后的刚性有极高要求——研磨过程中磨头或研磨块的进给压力是持续且小幅波动的，如果钳身刚性不足、丝杠传动间隙过大，很容易出现工件振颤，直接导致研磨面平面度超差，甚至出现工件移位报废的问题。

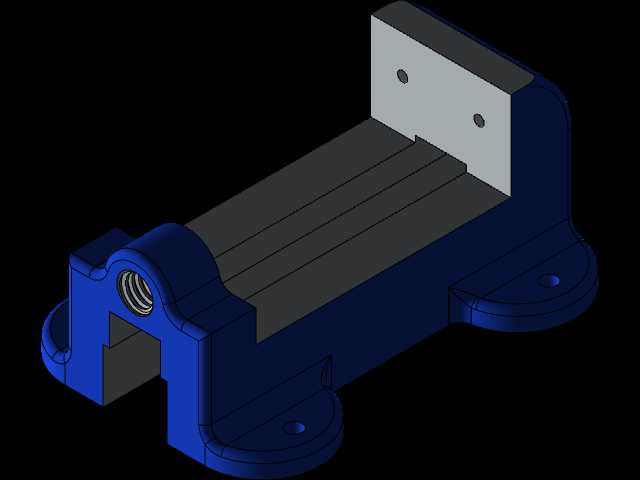

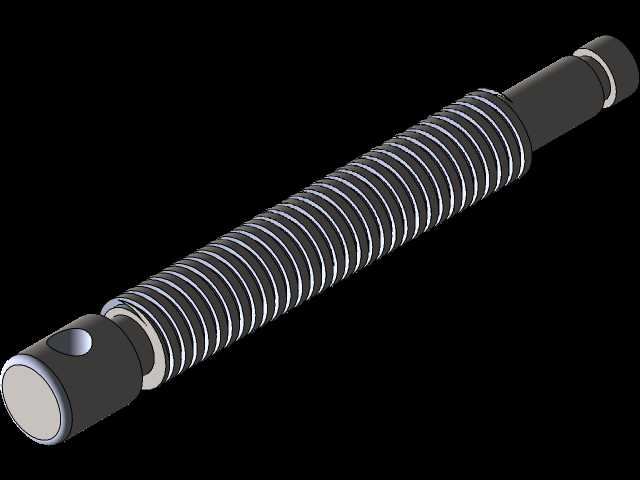

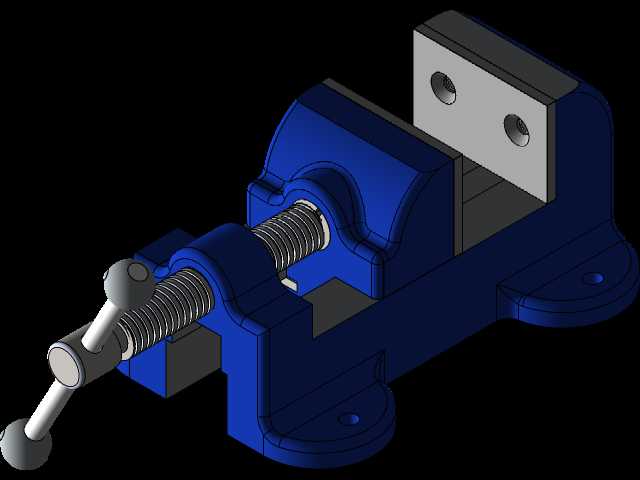

　　这款虎钳的整体结构采用一体式铸钢钳身设计，主体承力部分做了加厚的圆弧过渡处理，没有多余的减重镂空，就是为了提升整体刚性，避免装夹受力时钳身出现微变形。固定钳身和活动钳身的配合导轨采用了宽面燕尾结构，配合间隙可以通过侧边的调节螺钉做微调，长期使用出现磨损后也能重新调整到零间隙状态，保证活动钳身移动时全程和固定钳身保持平行，不会出现钳口上翘或侧偏的问题。传动部分采用梯形丝杠传动，丝杠直径比同规格普通台虎钳加粗了15%左右，梯形螺纹的牙型角做了优化，传动时的阻尼感更均匀，转动手柄夹紧工件时不会出现卡顿或空程，丝杠和活动钳身的连接部位采用了带推力轴承的结构，夹紧受力时丝杠的轴向力直接通过轴承传递到钳身，不会因为长时间受力出现螺纹磨损过快的问题。

　　钳口部分采用了可更换的硬化钢钳口板，两块钳口板的安装面都做了精磨处理，安装后钳口工作面的平行度可以控制在0.02mm/100mm以内，完全满足研磨工序的装夹精度要求，钳口板表面做了细密的交叉齿纹，夹紧小尺寸工件时不会打滑，同时不会在工件表面留下过深的夹痕，针对薄壁类零件的研磨装夹，还可以更换光面钳口板，避免夹伤工件表面。安装边界方面，这款虎钳的底座采用了带两个安装耳的法兰式结构，安装耳上开有长条形螺栓孔，可以直接通过T型螺栓固定在磨床工作台或者钳工台的台面上，安装孔的间距适配大多数常规工装平台的T型槽间距，不需要额外做转接板就能完成安装；整体外形尺寸控制在适配小型工位的范围，钳身最大开口距离可以满足100mm以内尺寸工件的装夹需求，整体高度不会过高，避免研磨时工件装夹位置太高导致的刚性下降。

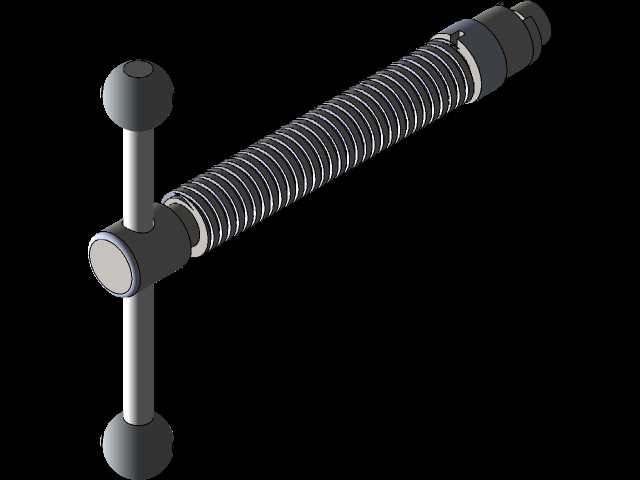

　　从设计思路上看，这款虎钳没有做多余的快换、旋转等附加功能，所有结构都围绕研磨工序的刚性、精度需求做取舍，比如放弃了普通台虎钳常见的360度旋转底座，就是因为旋转底座的配合间隙会在研磨受力时产生微小位移，影响加工精度，直接采用固定式安装底座，把所有的结构公差都控制在最小范围。在实际使用中，这类研磨虎钳除了用于磨床配套装夹，也可以放在钳工检验工位，作为小型零件的检测装夹工装，配合百分表做零件形位公差的检测，因为钳身本身的精度保持性好，长期使用也不会出现精度衰减，比通用台虎钳更适合精密工序的装夹需求。丝杠末端的手柄采用了球头摇把结构，摇把的转动半径经过优化，手动夹紧时的力臂长度合适，不需要借助加力杆就能达到足够的夹紧力，同时不会因为夹紧力过大导致丝杠或钳身过载变形，摇把和丝杠的连接采用了活动铰接结构，转动时可以根据操作空间调整摇把角度，在狭小的工位空间里也能顺利完成夹紧和松卸操作。钳身表面采用了蓝色喷塑处理，除了基础的防锈功能，表面的哑光质感不会在研磨作业时反射强光，避免操作时的视觉疲劳，同时喷塑层的耐磨性能好，日常使用中磕碰、接触切削液也不会出现表层脱落生锈的问题。
