机加工用固定式虎钳夹持基座结构设计

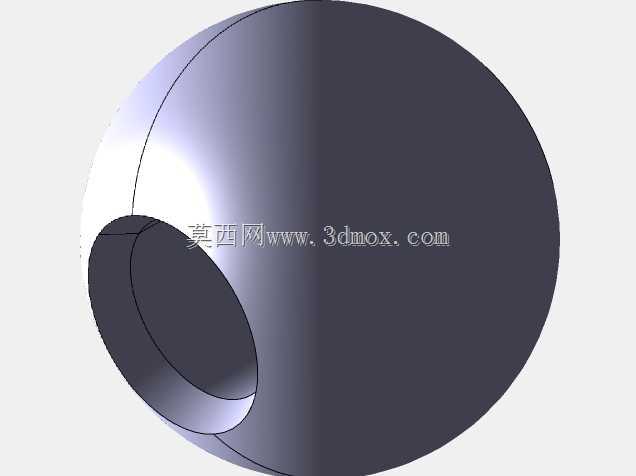

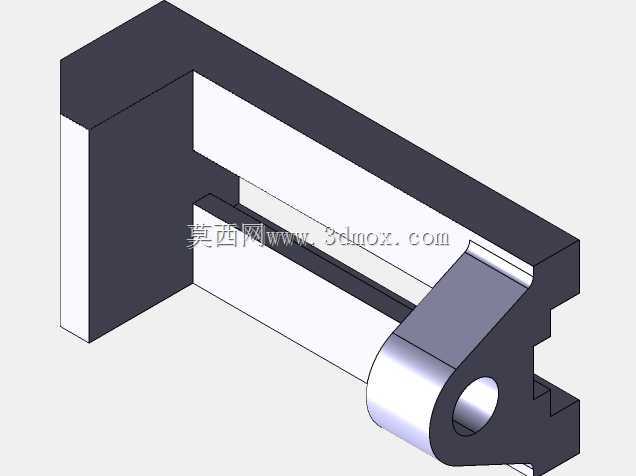

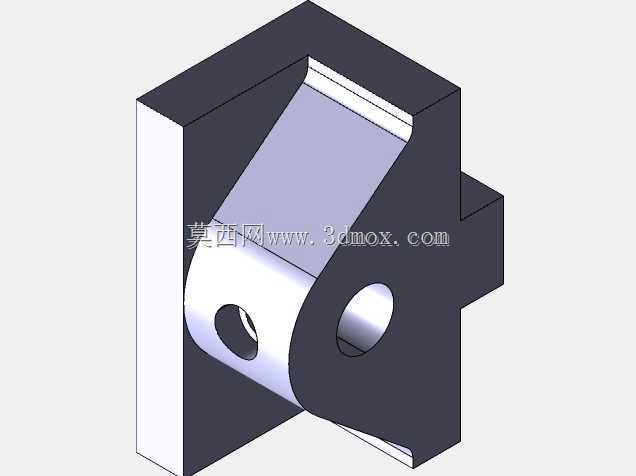

　　在常规铣削、钻削、钳工修配的加工场景里，这类虎钳基座是装夹系统里的核心受力载体，区别于可倾式、回转式虎钳的多自由度设计，这款固定式基座的结构完全围绕大刚性、小形变量的装夹需求做匹配，日常承担小型钢件、铝件、工程塑料坯料的夹持定位工作，在普通立式铣床、台式钻床、钳工台的工位上适配度极高。从结构受力逻辑来看，整个基座采用L型一体式承载布局，后侧竖直挡边作为固定钳身的定位基准面，平面度公差控制在0.02mm以内，加工时坯料的定位面完全贴合该立面，能避免装夹时的基准偏移；水平方向的导轨槽做了内凹式梯形截面设计，和活动钳身的导向凸台完全契合，导向间隙控制在0.01-0.03mm区间，既保证活动钳身开合顺畅，又能在夹紧受力时避免钳身上翘、侧偏，保证装夹的平行度。

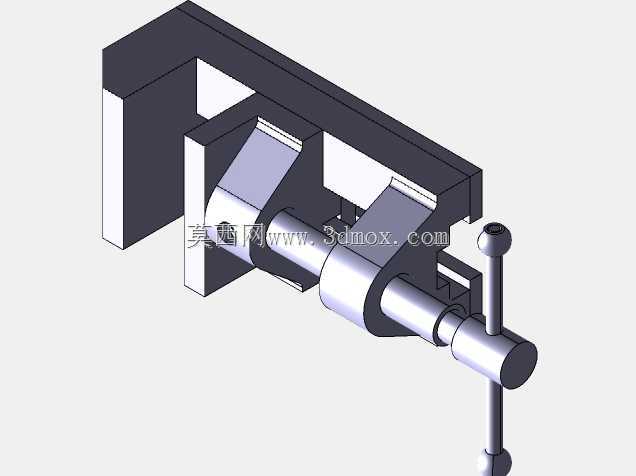

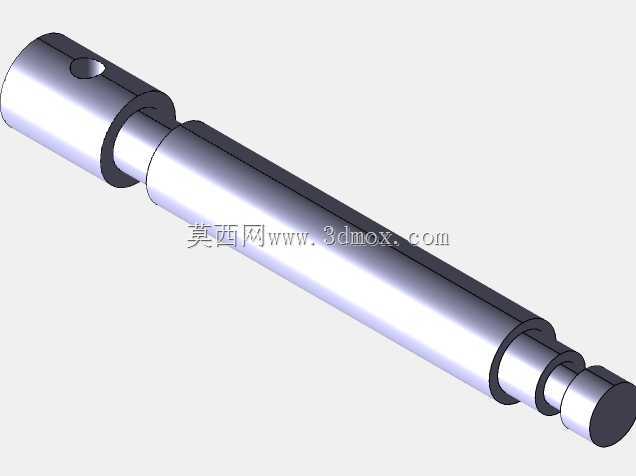

　　前端的铰接轴孔是配合丝杠传动副的安装位，孔内做了H7级公差匹配，和铜制传动螺母的外圆形成过渡配合，装配后丝杠转动的同轴度偏差不超过0.02mm，夹紧时传力路径直接从丝杠传递到活动钳身，不会出现额外的力矩损耗。设计阶段优先考虑了加工场景的受力边界：当夹持力达到30kN时，基座后侧立面的最大形变量不超过0.015mm，完全满足普通机加工的装夹精度要求，不会因为夹持变形导致工件加工尺寸超差。

　　安装边界上，基座底部预留了两个T型槽安装位，可配合机床工作台的T型螺栓完成固定，安装孔的中心距按照标准125mm规格台虎钳的安装尺寸做匹配，能直接替换同规格的老旧虎钳基座，不需要额外改造工作台的安装孔位；基座的整体高度控制在85mm，安装后钳口的工作面距离工作台面的高度为110mm，符合人工操作的舒适高度区间，长时间装夹操作不会出现手臂过度抬高的疲劳问题。细节结构上，导轨槽的内侧做了1×45°的倒角处理，一方面是去除加工毛刺，避免活动钳身装配时出现刮研卡滞，另一方面也能留存少量润滑脂，在长期开合使用时减少导轨面的磨损，延长整体使用寿命；铰接位置的轴端做了限位挡圈槽，装配后用轴用挡圈完成轴向定位，避免丝杠传动过程中出现轴向窜动，保证夹紧力的稳定输出。

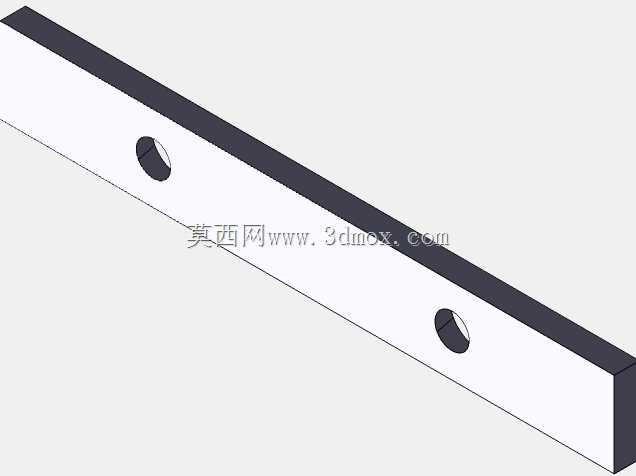

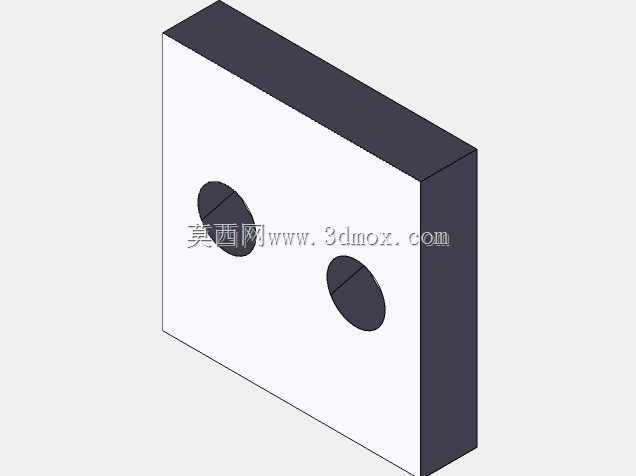

　　和常见的铸造虎钳基座不同，这个结构的壁厚做了等强度优化，受力集中的后侧拐角处做了R5的圆角过渡，避免应力集中导致的基座断裂，非受力区域的壁厚适当减薄，在保证整体刚性的前提下控制整体重量，单人即可完成拆装搬运，适配小型加工工位的频繁调整需求。在实际使用场景中，这类基座搭配相应的钳口板后，既可以装夹规则的方形、矩形坯料，也可以配合V型钳口装夹轴类零件，完成键槽铣削、径向钻孔、端面修配等加工工序，装夹时的定位重复精度能控制在0.02mm以内，满足普通零件的半精加工、精加工装夹要求。结构设计上没有多余的冗余特征，所有的面、孔、槽特征都有明确的功能指向，没有为了外观做额外的装饰性结构，完全服务于工装夹具的实用属性，建模过程中所有配合面的公差都按照实际机加工的工艺要求做了预留，不需要二次调整即可直接用于工程图输出、加工编程。
