电动卡丁车动力电控集成组件结构设计

在场地休闲娱乐、青少年卡丁车赛事培训以及短途低速电动代步载具的应用场景中，电动卡丁车的动力系统集成度直接决定了整车的配重平衡、维护效率与运行可靠性，这套电控动力集成组件正是针对这类紧凑型电动载具的动力分配需求开发的结构方案。不同于传统燃油卡丁车的发动机+油箱布局，电动卡丁车需要将动力电池、电机控制器、高压接线端口整合在有限的车架中部空间内，既要避开转向机构、踏板组件的运动干涉，还要兼顾线束走线的弯折半径要求与日常检修的拆装便利性。

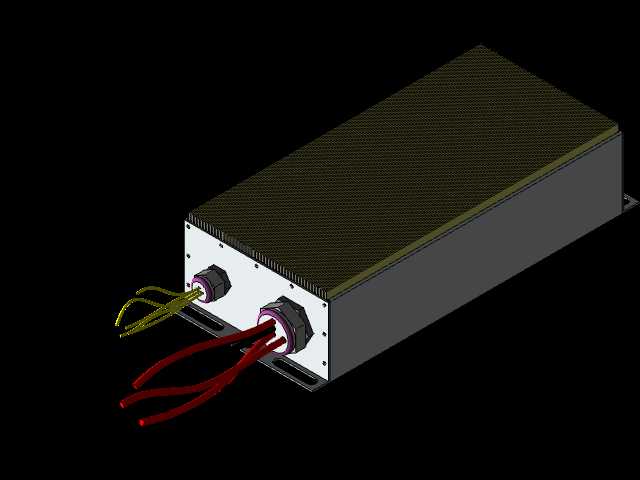

从结构设计逻辑来看，这套组件采用了一体化封闭壳体方案，主体壳体为长方体构型，上盖表面做了防滑纹理处理，既可以在装配时提供足够的摩擦力方便对位安装，也能在日常使用中减少表面划痕的视觉影响，同时壳体边缘做了翻边压合结构，配合密封胶条可以实现IP54级别的防护能力，能够抵御场地行驶中溅起的泥水、灰尘侵入内部元器件，适配户外卡丁车场地的复杂使用环境。壳体的接线端统一布置在同一侧端面，两个大口径防水航插分别对应动力输出回路与电池充电回路，其中较粗的红色线缆为电机动力相线，负责将控制器输出的三相交流电传递给驱动电机，较细的黄绿色线缆为低压信号控制线，负责传输油门信号、刹车信号以及温度采集信号，这种高低压接口分区域布置的设计，能够减少高压回路对低压信号的电磁干扰，避免出现油门信号跳变、传感器数据失真的问题。

在安装边界设计上，壳体底部预留了四个带减震胶垫的安装支耳，支耳上的安装孔为长圆孔设计，可以适配不同轴距卡丁车车架的安装孔位偏差，降低车架焊接精度带来的装配难度；安装支耳的高度经过测算，能够让壳体底部与车架安装面之间留出15mm的间隙，既可以避免车架行驶中的振动直接传递到壳体内部的元器件上，也能让溅到壳体底部的泥水顺利流下，不会长期淤积在壳体接缝处造成腐蚀。接线端口的向外伸出长度控制在35mm以内，端口外侧预留了足够的线束弯折空间，即使在车架发生小幅形变的情况下，也不会出现线缆被拉扯、接口被顶坏的问题。

从功能特性来看，这套集成组件将电池管理系统与电机控制器的散热结构整合在了壳体内部，壳体侧壁采用了铝合金拉伸型材，内部的散热筋直接与功率模块、电池模组的散热面贴合，不需要额外加装散热风扇，依靠行驶中的自然气流就能带走工作产生的热量，既减少了故障点，也降低了整车的功耗。壳体内部做了分腔设计，电池模组与控制板之间用绝缘防火隔板隔开，即使电池出现热失控风险，也能在一定时间内阻隔火焰蔓延到控制回路，给驾驶员留出足够的反应时间。接线端口采用了防呆设计，不同功能的接口键位角度不同，装配时不会出现插错接口的问题，大幅降低了售后维护的操作门槛，普通场地运维人员经过简单培训就能完成接线更换操作。

在实际装车适配过程中，这套组件的外形尺寸经过多轮迭代优化，长度控制在320mm、宽度150mm、高度110mm，刚好可以嵌入多数入门级电动卡丁车的车架中部空腔，不会突出车架平面影响驾驶员的脚部放置空间，也不会与转向柱的转动行程发生干涉。重量分配上，组件整体重心靠近壳体几何中心，安装后能够让整车前后配重接近45:55的理想比例，减少转向不足的倾向，提升卡丁车的过弯操控灵活性。针对场地运营类卡丁车的高频使用场景，壳体的边角位置都做了R5的圆角处理，即使发生轻微碰撞也不会出现尖锐边角开裂的问题，同时壳体表面采用了磨砂喷塑处理，耐刮擦性能优于普通喷漆壳体，长期使用也不会出现明显的外观旧化。
